SEAT ARONASilne drgania przy hamowaniu – bicie lewej przedniej tarczy
SEAT Arona trafił do warsztatu na lawecie z powodu silnych drgań podczas hamowania. Bez używania hamulca samochód prowadził się prawidłowo, ale po jego naciśnięciu trudno było utrzymać kierunek jazdy. Konieczne było sprawdzenie kół, tarcz i piast.
Kontekst
Przebieg prac
Kierowca zgłaszał drżenie kierownicy podczas hamowania z prędkości 120–130 km/h. Wcześniej w samochodzie wymieniano już tylne tarcze i klocki, jednak problem nadal wymagał wyjaśnienia.
Podczas jazdy próbnej potwierdziliśmy, że silne drgania pojawiają się po naciśnięciu hamulca. Aby ustalić ich źródło, wykonaliśmy pomiary bicia tarcz i piast oraz wyważyliśmy wszystkie koła. W ramach wizyty przeprowadziliśmy również regulację przedniego podwozia.
Kontekst
Układ hamulcowy

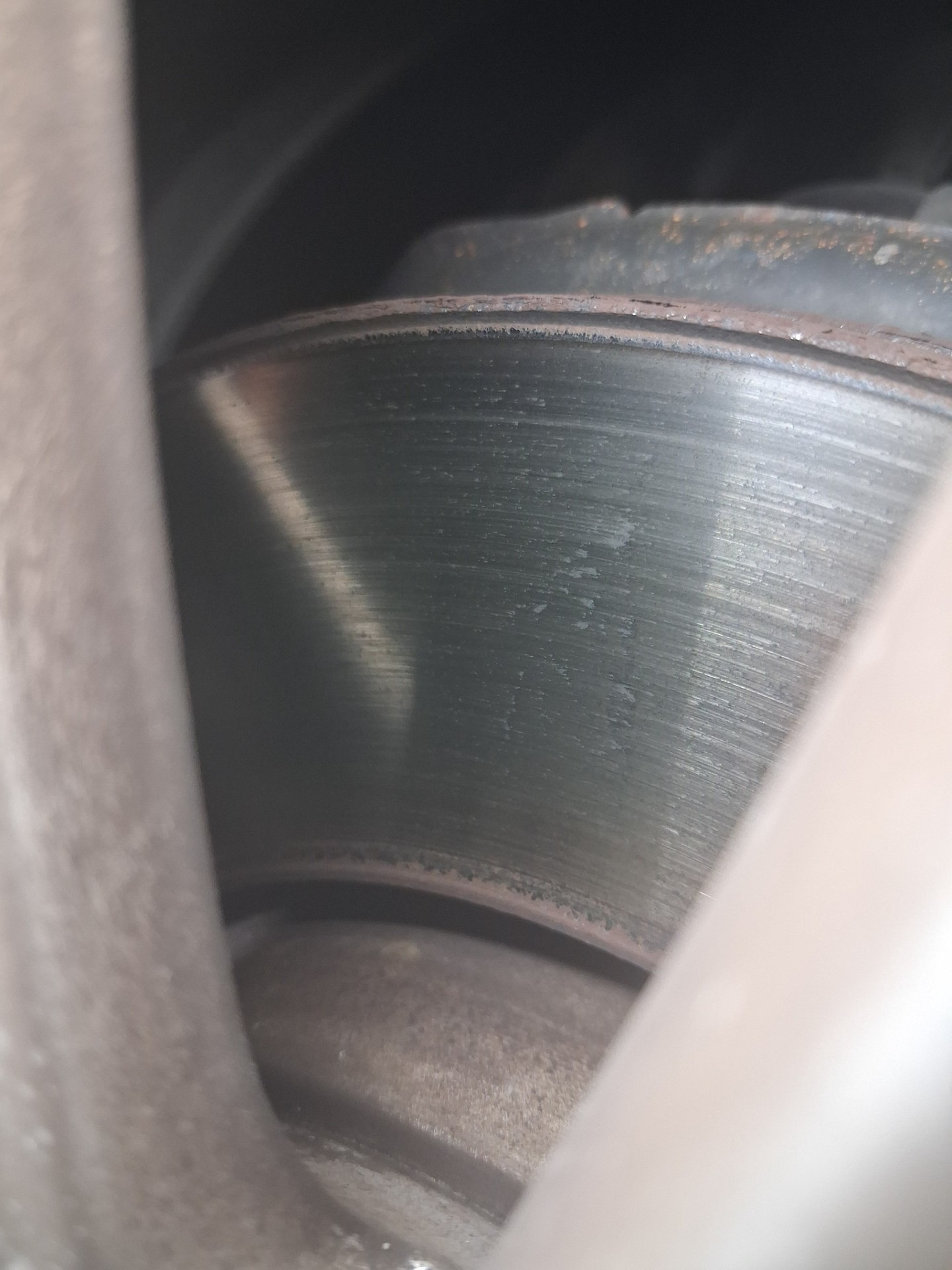

Pomiar wykazał bicie boczne lewej przedniej tarczy hamulcowej, po jej wewnętrznej stronie, przekraczające dopuszczalną tolerancję. To wyjaśniało, dlaczego samo wyważenie kół nie wystarczy do rozwiązania problemu.
Na podstawie tego ustalenia wymieniliśmy tarcze hamulcowe po obu stronach przedniej osi wraz z kompletem klocków. Naprawa objęła więc elementy, w których stwierdzono nieprawidłowość, a nie wcześniej wymieniane tylne hamulce.
Kontekst

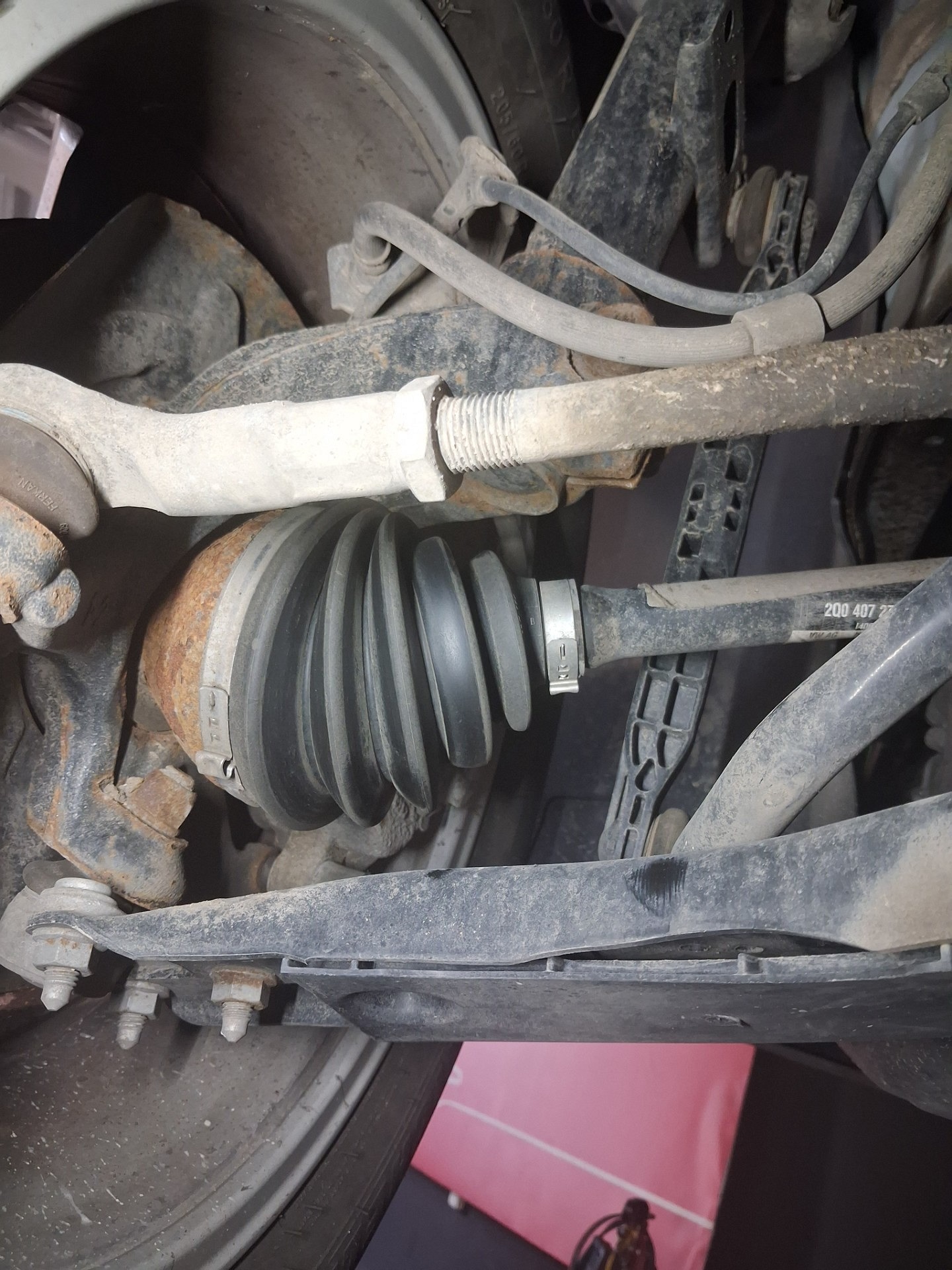

Podwozie i inne
Kontekst

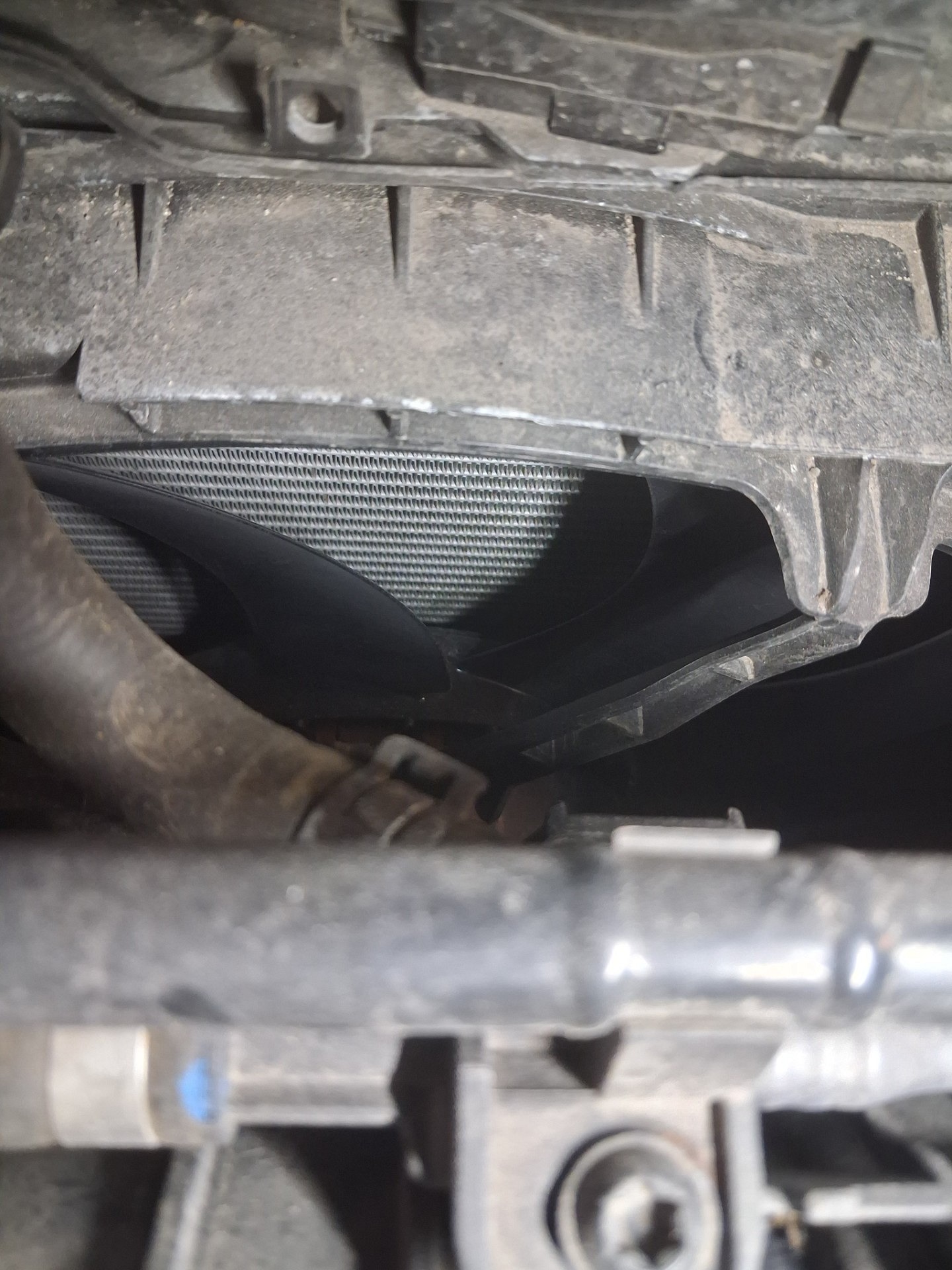

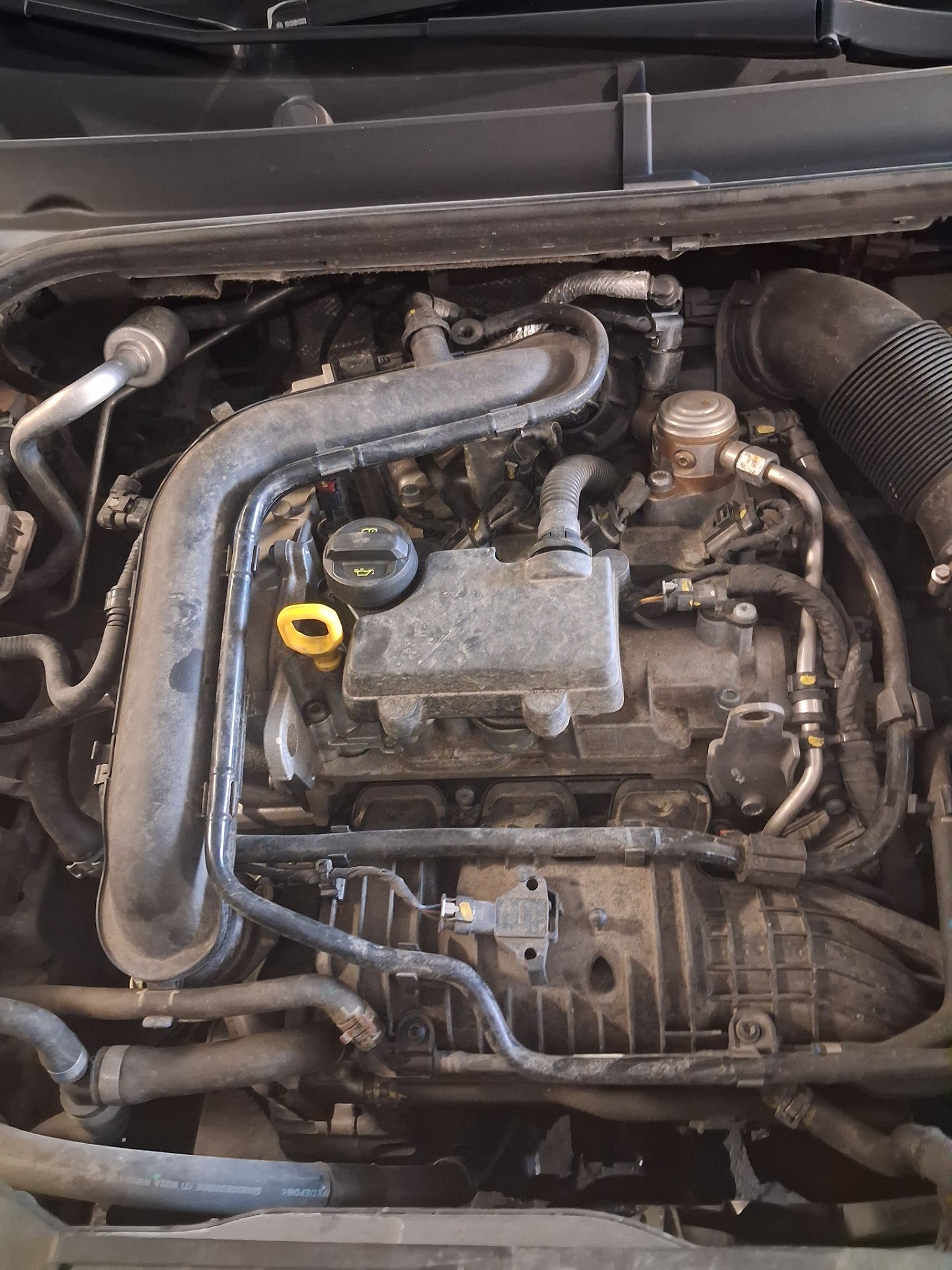

Komora silnika
Kontekst

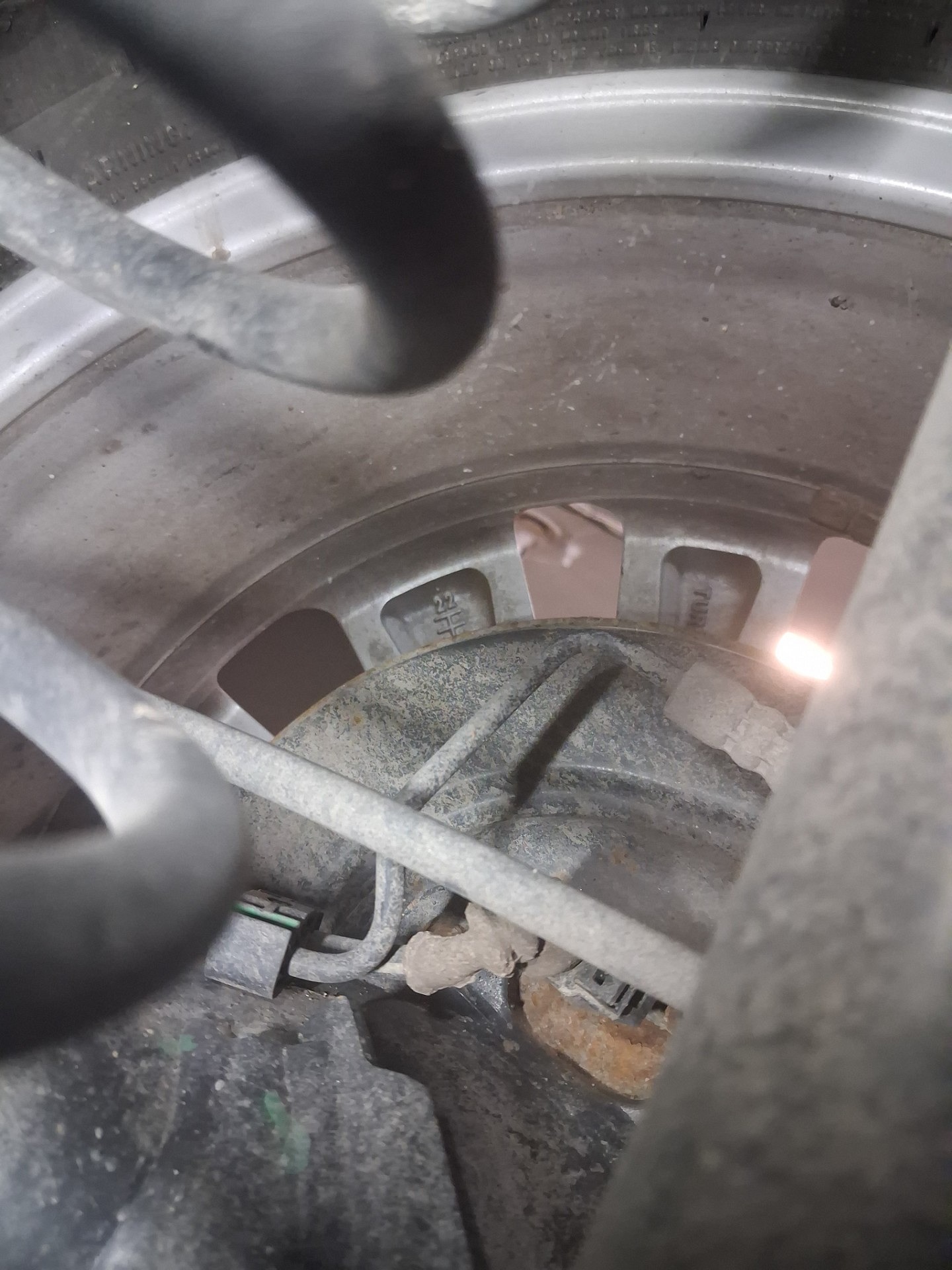

Układ hamulcowy
Kontekst

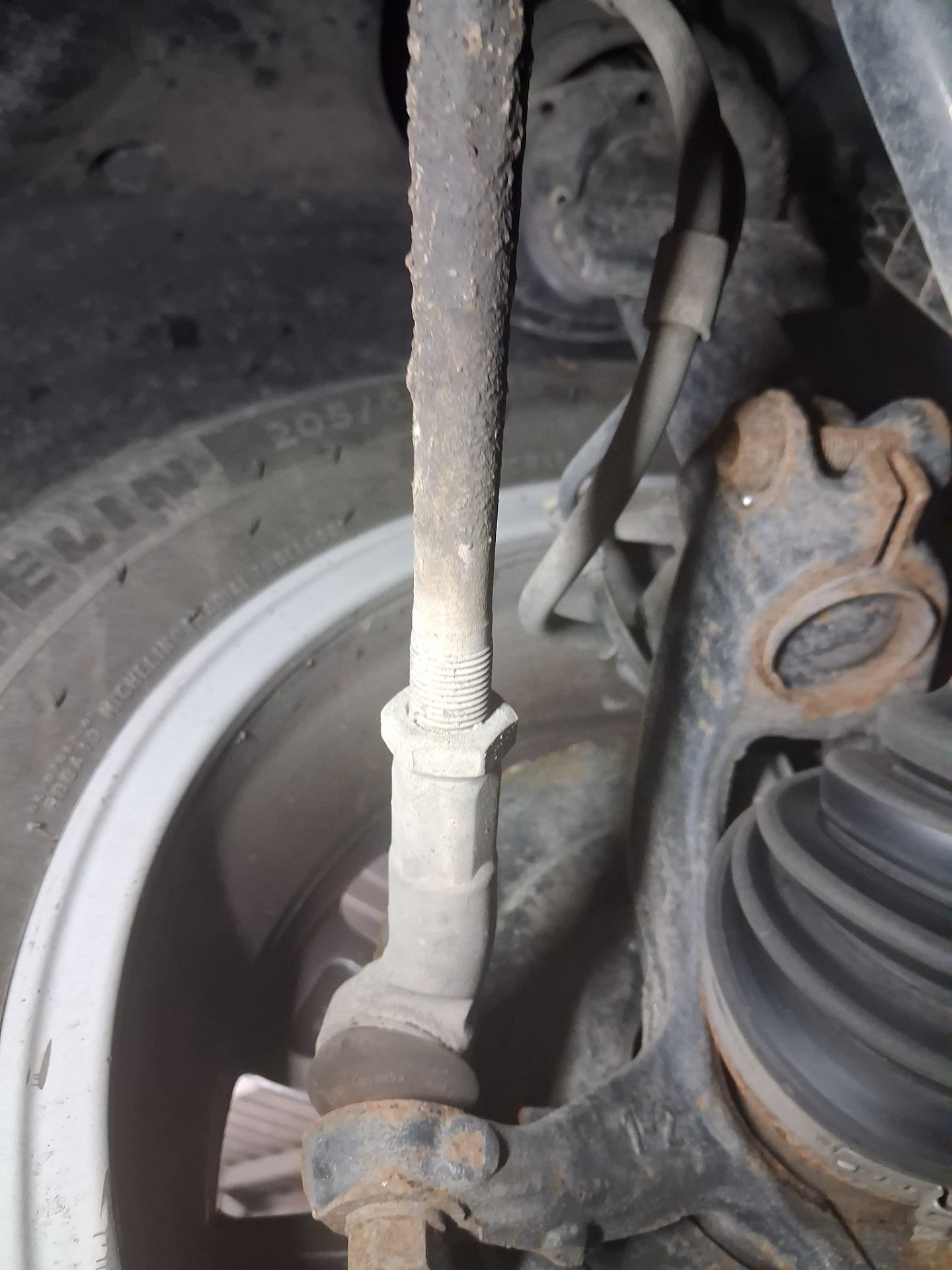

Układ kierowniczy
Kontekst

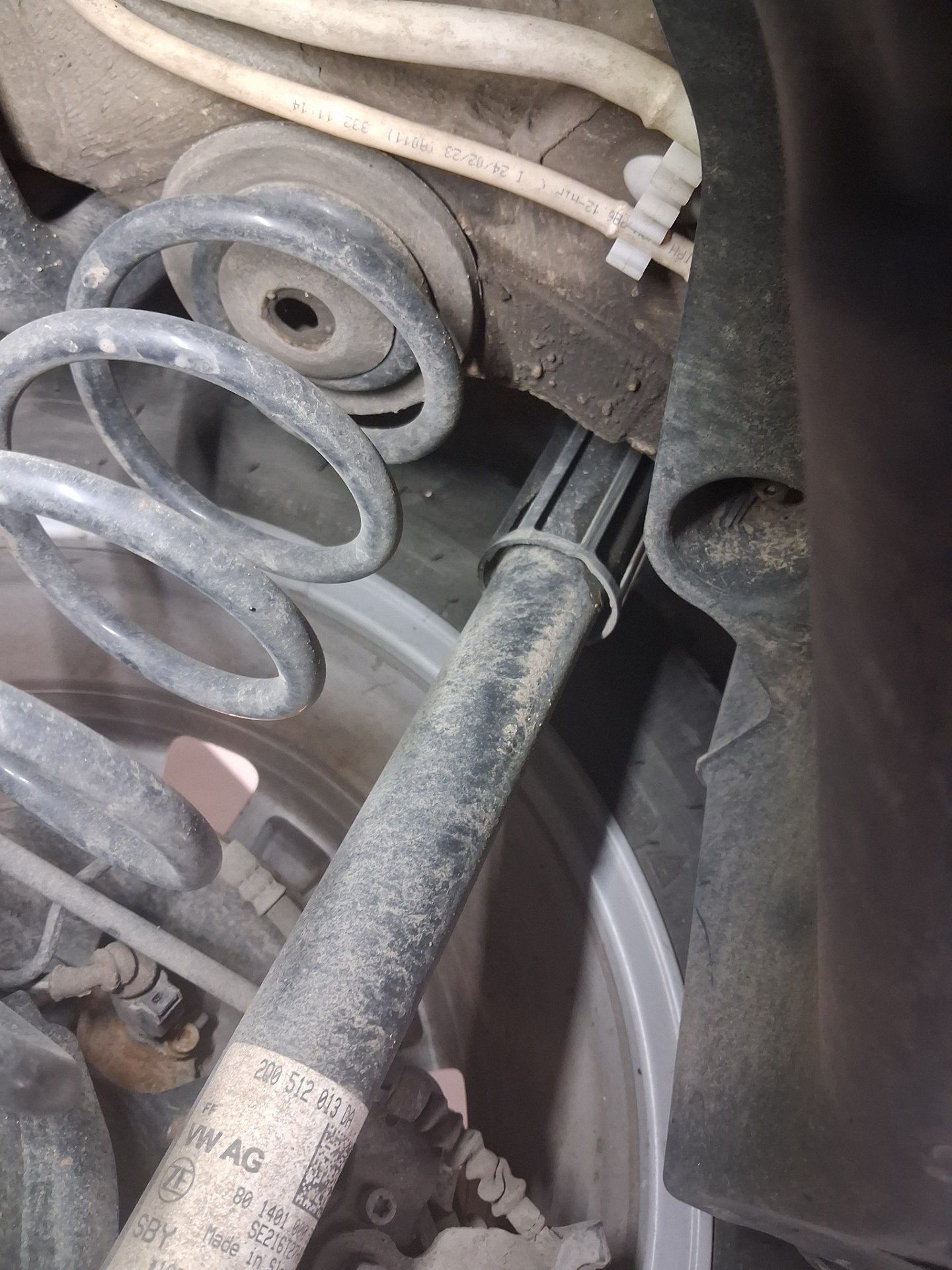

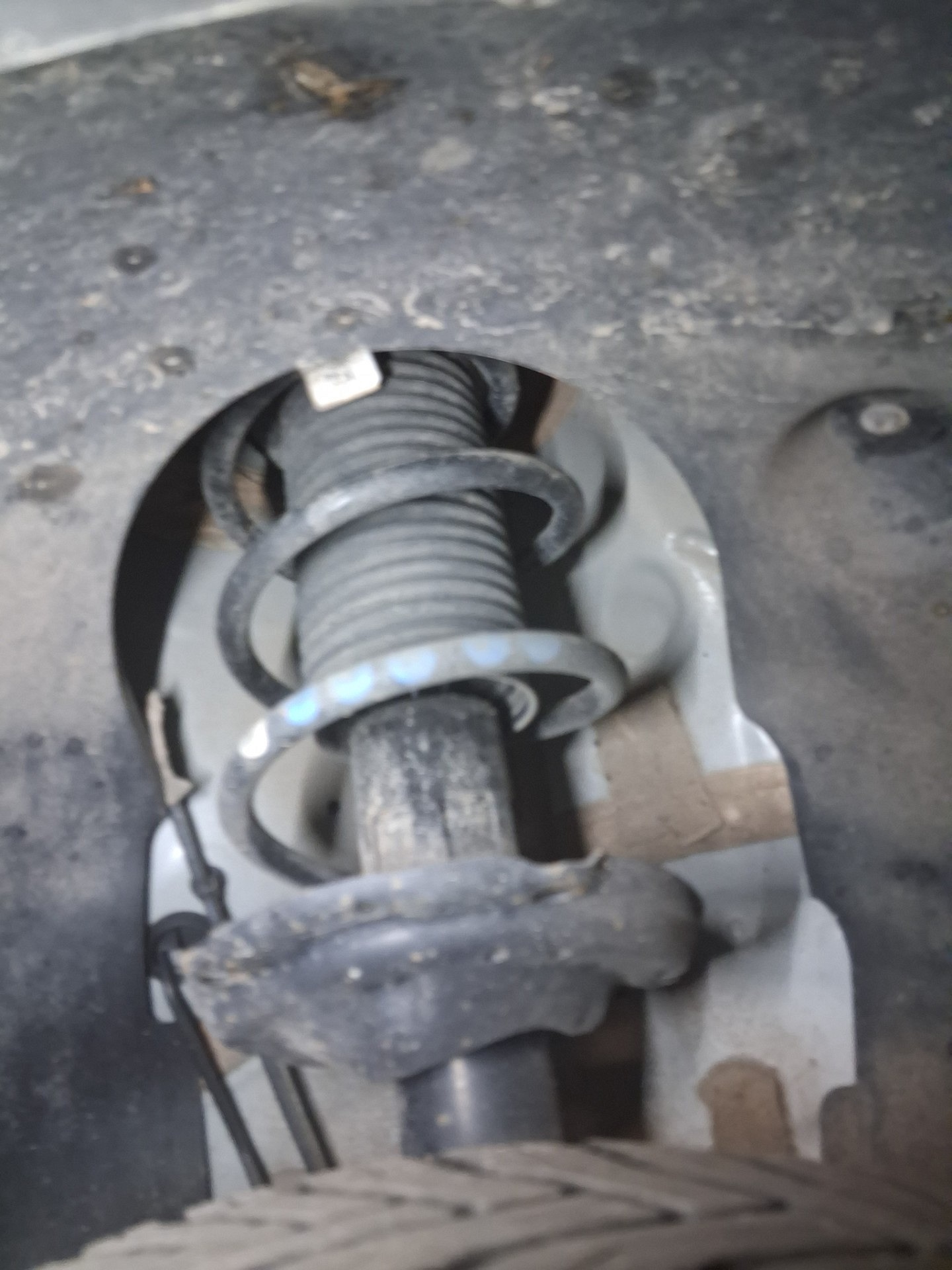

Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Odczyt Bosch KTS wykazał błędy w kilku sterownikach, między innymi układu poduszek powietrznych, zbyt niskiego napięcia zasilania oraz zbyt niskiego ciśnienia paliwa. Po skasowaniu błędów i jeździe próbnej w pamięci nadal pozostawały zapisy dotyczące układu paliwowego. Nie potwierdzono ich związku z drganiami podczas hamowania. Przyczynę problemów z hamowaniem weryfikowaliśmy mechanicznie, wykonując pomiary bicia tarcz i piast.
Zobacz odczyty i kody błędów Odczyty: 4
Odczyt 1 Przegląd układów
Układ sterowania silnika Delphi GCM 7.4 UDS
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 4.4
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektroniczny program stabilizacji ESP 9.0 VAR 2
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna 22 UDS
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.2
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.4
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna ZE 4.4
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Asystent parkowania 4.1
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Elektronika informacyjna 4.2
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Przegląd układów
Układ sterowania silnika Delphi GCM 7.4 UDS
P125000Zbiornik paliwa: poziom napełnienia
Za niski poziom napełnienia
U350100Sterowniki: zasilanie
Zbyt niskie napięcie
P218300Czujnik temp. czynnika chłodn. 2
Sygnał niezrozumiały
P00C600Układ wysokiego ciśnienia paliwa: ciśnienie
Ciśn.minimalne nie osiągnięte
P008700Rozdzielacz paliwa: ciśnienie
Ciśnienie zbyt niskie
U041600Elektroniczny program stabilizacji
Sygnał niezrozumiały
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 22 UDS
B107313Sygnał zderzenia
Przerwa
B13BCF2Kontrola hamowania: (adaptacyjny)
Brak funkcji
Oprzyrządowanie Tablica wskaźników 4.1
U111000Ograniczenie działania przez zakłócenie w komunikacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Systemy diagn./magistrali Bramka 4.4
U140600Analiza prądu spoczynkowego
Wartość/sygnał poza zakresem maks.
B1802F1Komunikat: zarządzanie energią niskiego napięcia
Wyzwolone ostrzeżenie
Informacje dla kierowcy Elektronika informacyjna 4.2
B10CD00Ograniczenie funkcji przez układ zarządzania energią
U101100Napięcie zasilania
Zbyt niskie napięcie
U140000sterownik
Ogran.funkcji przez zbyt niskie nap.
U11B800Status interfejsu nośników zewn.
Brak komunikacji
Informacje dla kierowcy Telefon/system alarmowy 4.3
U112300Magistrala danych
Nieprawidłowa wartość
Informacje dla kierowcy Telefon/system alarmowy 4.2
U112300Magistrala danych
Nieprawidłowa wartość
Odczyt 3 Przegląd układów
Układ sterowania silnika Delphi GCM 7.4 UDS
P125000Zbiornik paliwa: poziom napełnienia
Za niski poziom napełnienia
U350100Sterowniki: zasilanie
Zbyt niskie napięcie
P218300Czujnik temp. czynnika chłodn. 2
Sygnał niezrozumiały
P00C600Układ wysokiego ciśnienia paliwa: ciśnienie
Ciśn.minimalne nie osiągnięte
P008700Rozdzielacz paliwa: ciśnienie
Ciśnienie zbyt niskie
U041600Elektroniczny program stabilizacji
Sygnał niezrozumiały
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 22 UDS
B107313Sygnał zderzenia
Przerwa
B13BCF2Kontrola hamowania: (adaptacyjny)
Brak funkcji
Oprzyrządowanie Tablica wskaźników 4.1
U111000Ograniczenie działania przez zakłócenie w komunikacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Systemy diagn./magistrali Bramka 4.4
U140600Analiza prądu spoczynkowego
Wartość/sygnał poza zakresem maks.
B1802F1Komunikat: zarządzanie energią niskiego napięcia
Wyzwolone ostrzeżenie
Informacje dla kierowcy Elektronika informacyjna 4.2
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Liczba błędów według testera: 4. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Telefon/system alarmowy 4.3
U112300Magistrala danych
Nieprawidłowa wartość
Odczyt 4 Przegląd układów
Układ sterowania silnika Delphi GCM 7.4 UDS
P125000Zbiornik paliwa: poziom napełnienia
Za niski poziom napełnienia
U350100Sterowniki: zasilanie
Zbyt niskie napięcie
P218300Czujnik temp. czynnika chłodn. 2
Sygnał niezrozumiały
P00C600Układ wysokiego ciśnienia paliwa: ciśnienie
Ciśn.minimalne nie osiągnięte
P008700Rozdzielacz paliwa: ciśnienie
Ciśnienie zbyt niskie
U041600Elektroniczny program stabilizacji
Sygnał niezrozumiały
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Systemy diagn./magistrali Bramka 4.4
B1802F1Komunikat: zarządzanie energią niskiego napięcia
Wyzwolone ostrzeżenie
Informacje dla kierowcy Elektronika informacyjna 4.2
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Informacje dla kierowcy Telefon/system alarmowy 4.3
U112300Magistrala danych
Nieprawidłowa wartość
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
