RENAULT TRAFIC III FurgonRenault Trafic – wymiana hamulców na obu osiach i przednich zacisków
Przed naprawą hamulców mieliśmy udokumentować pomiary grubości tarcz i klocków. Kontrola wykazała między innymi znaczną korozję tylnych tarcz, a zakres prac objął ostatecznie również wymianę obu przednich zacisków hamulcowych.
Kontekst
Przebieg prac
Przed rozpoczęciem naprawy przygotowaliśmy dokumentację stanu hamulców, w tym pomiarów grubości tarcz i klocków. Po przekazaniu ustaleń i uzgodnieniu kosztorysu przystąpiliśmy do wymiany elementów na obu osiach.
Z tyłu zamontowaliśmy nowe tarcze i klocki. Z przodu zakres był większy – oprócz tarcz i klocków wymieniliśmy oba zaciski hamulcowe. Użyliśmy również nowego płynu hamulcowego i odpowietrzyliśmy układ.
Wykonaliśmy także usługę sprawdzenia ustawienia kół. Po zakończeniu prac samochód został zgłoszony jako gotowy do odbioru, a następnie wydany.
Kontekst
Układ hamulcowy

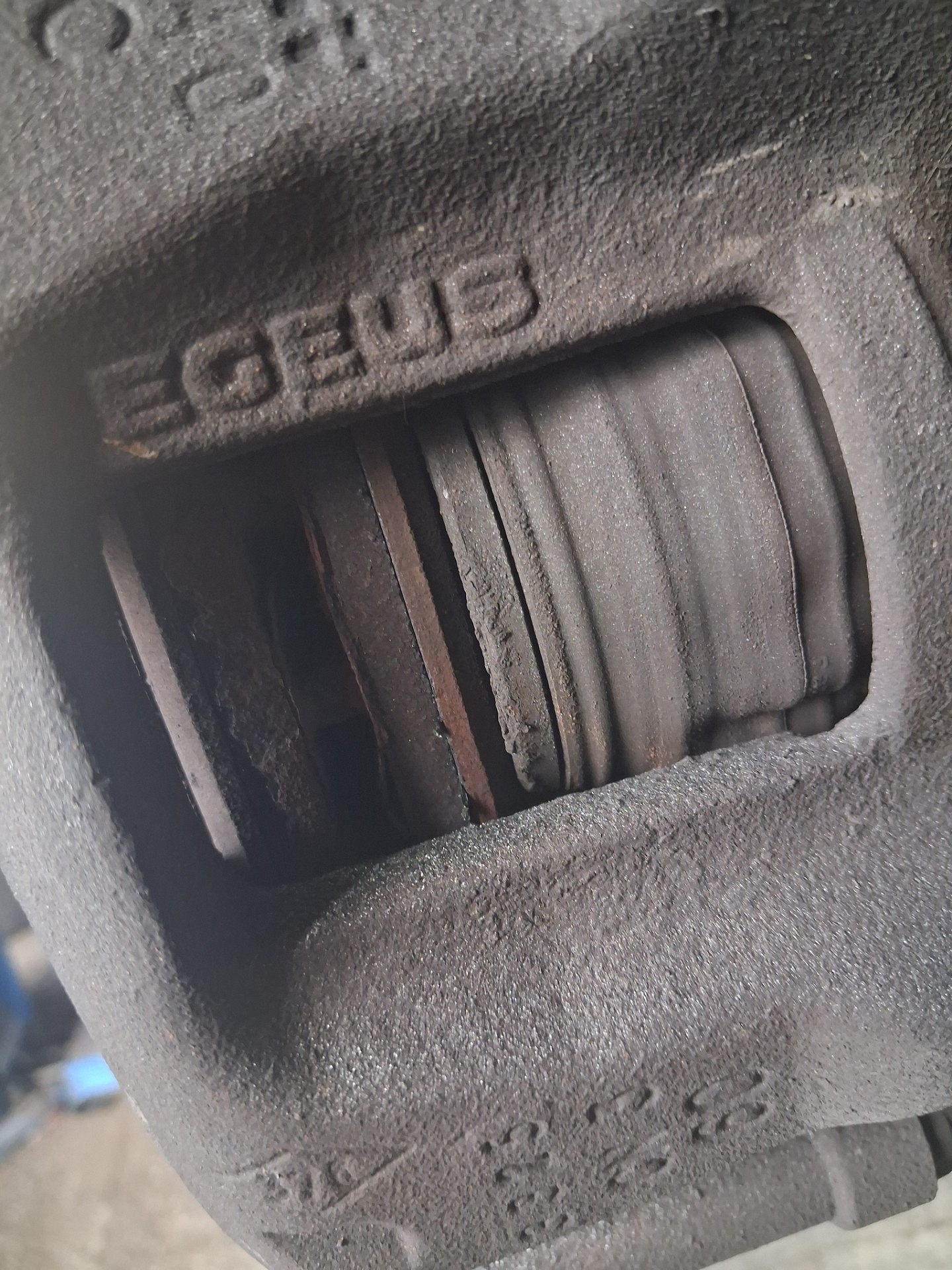

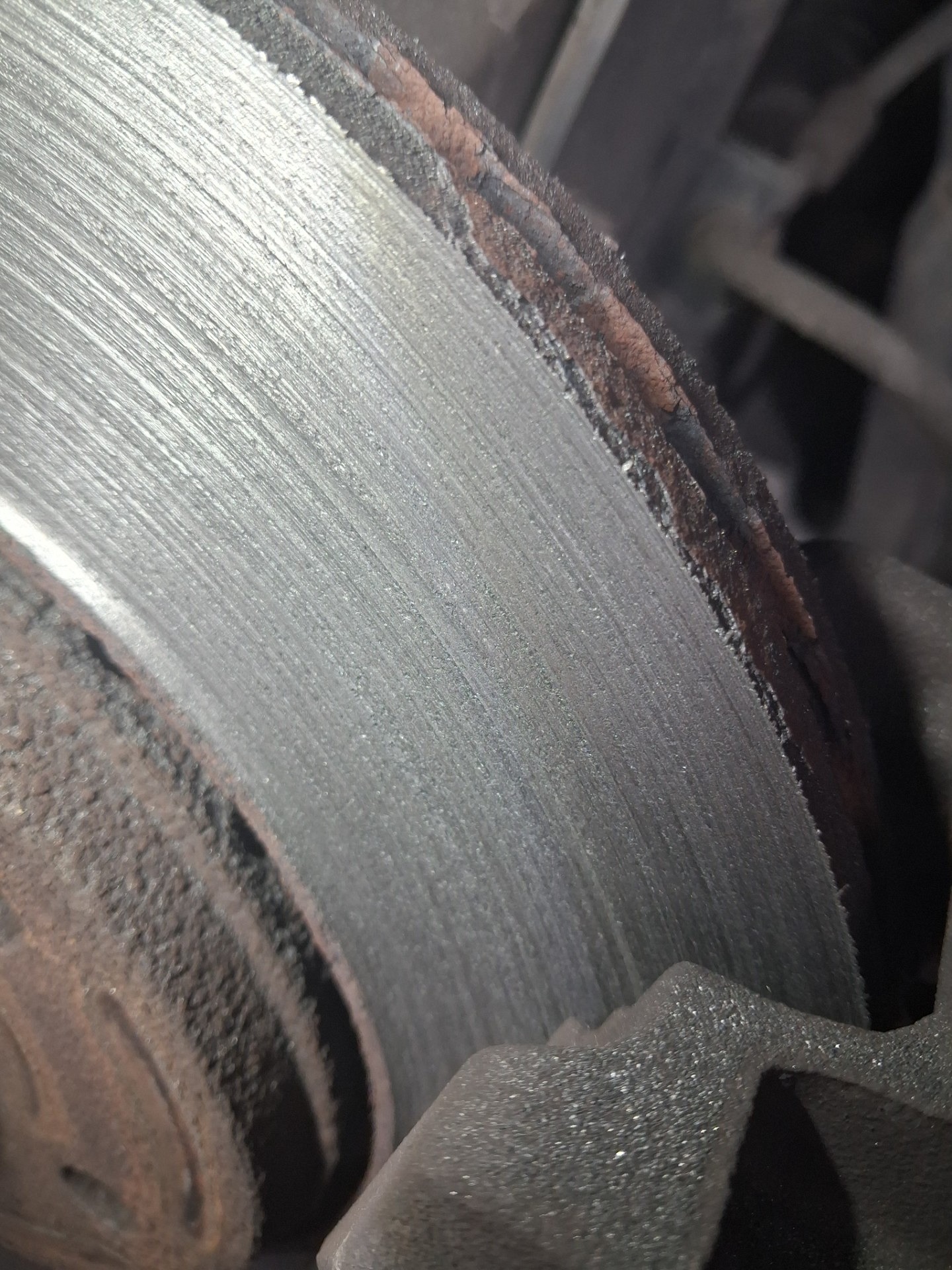

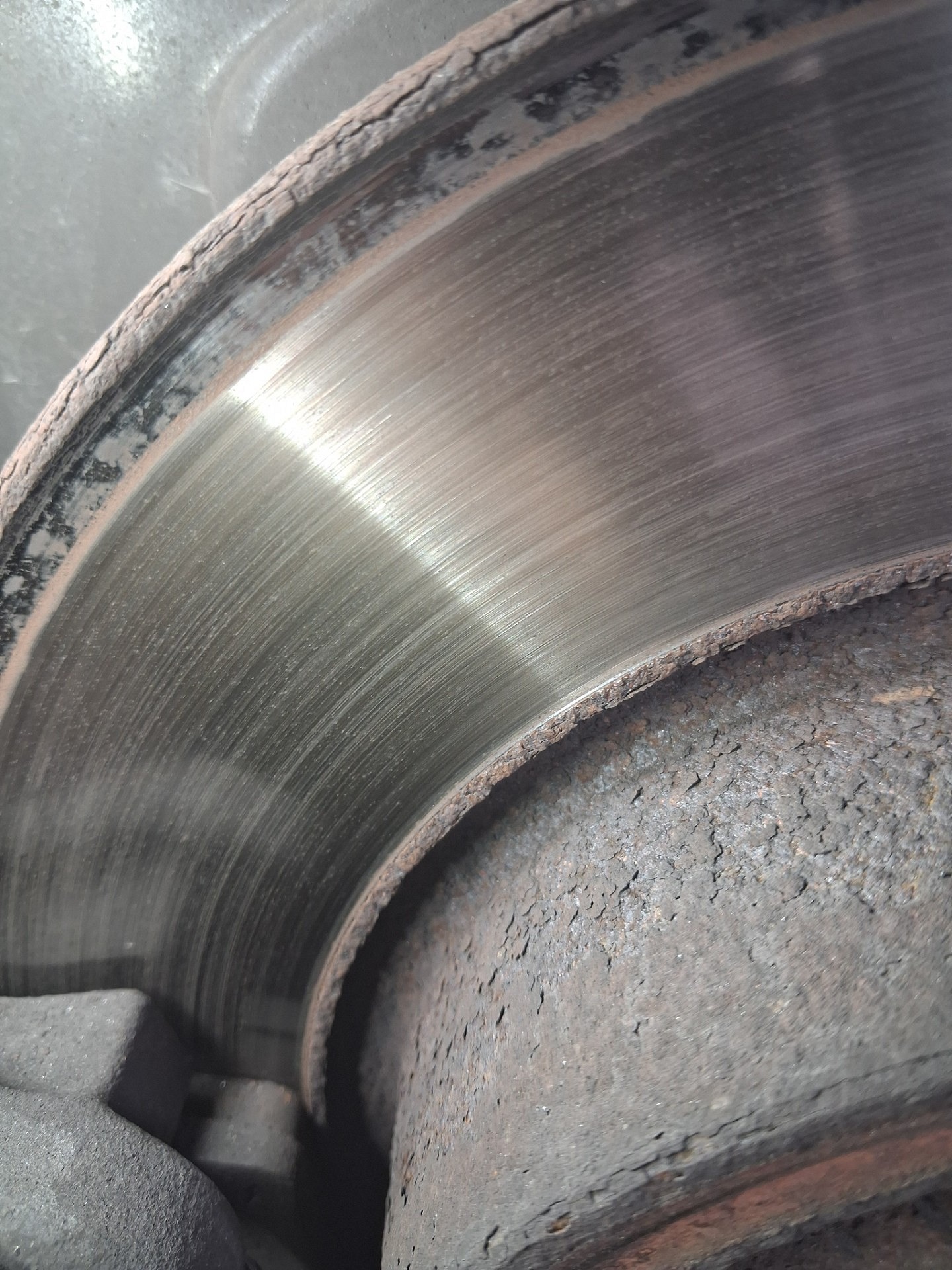

Kontrola wykazała nieprawidłowości dotyczące przednich tarcz i klocków hamulcowych. Ich stan udokumentowaliśmy przed wymianą. Na tylnej osi tarcze miały zmierzoną grubość 10,8 mm i były mocno skorodowane. Przy takim zakresie zużycia naprawa nie ograniczyła się do samych klocków.
Kontekst
Koła i opony

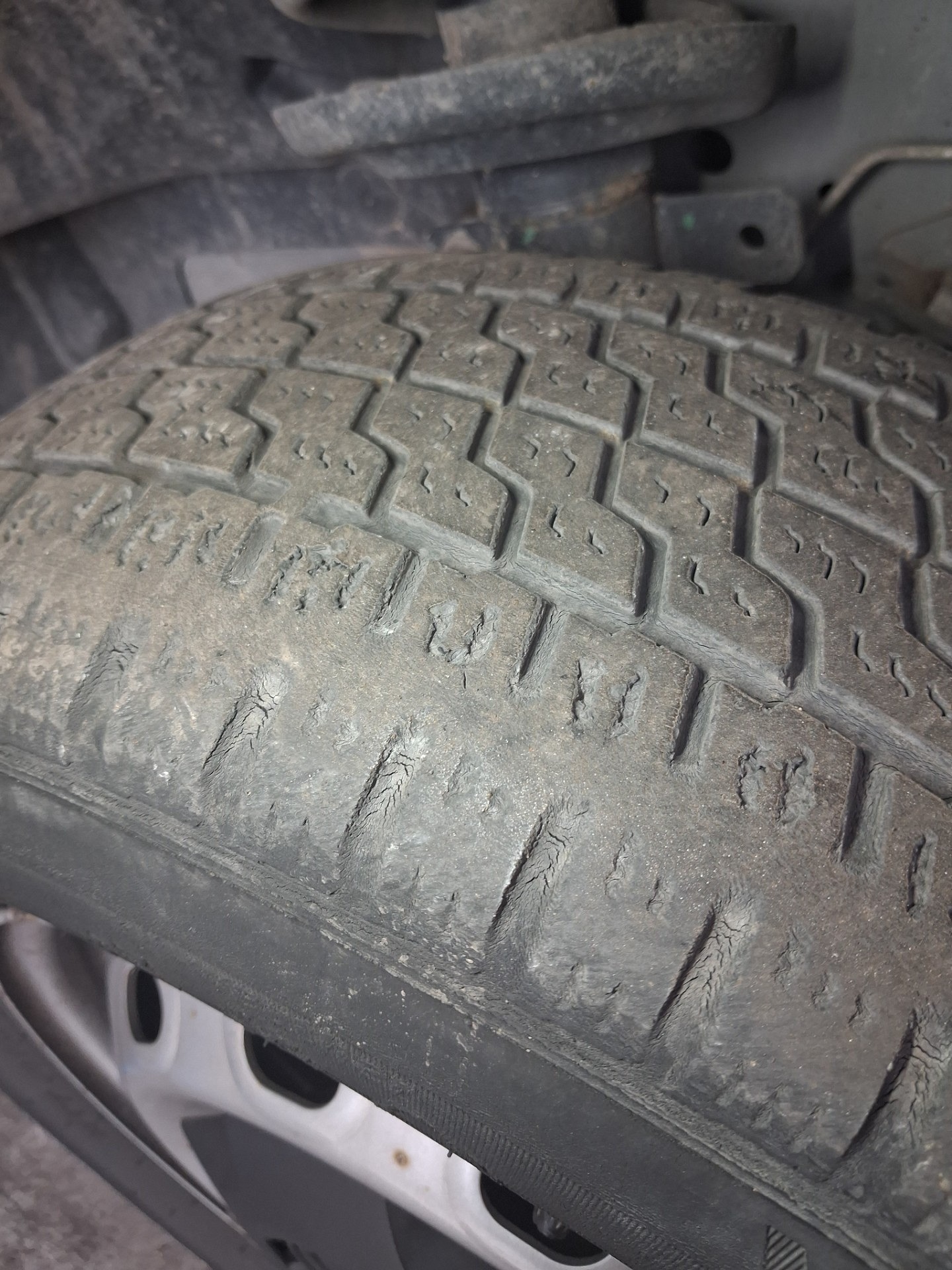

Podczas kontroli zwróciliśmy również uwagę na dwie mocno zużyte przednie opony. Ogumienie tylnej osi oceniono jako odpowiednie. Sprawę przednich opon skierowano do działu oponiarskiego, ale ich wymiana nie została potwierdzona w rozliczeniu tej wizyty. Stan przedniego ogumienia wymagał więc osobnego rozwiązania przed dalszym użytkowaniem samochodu.
Kontekst

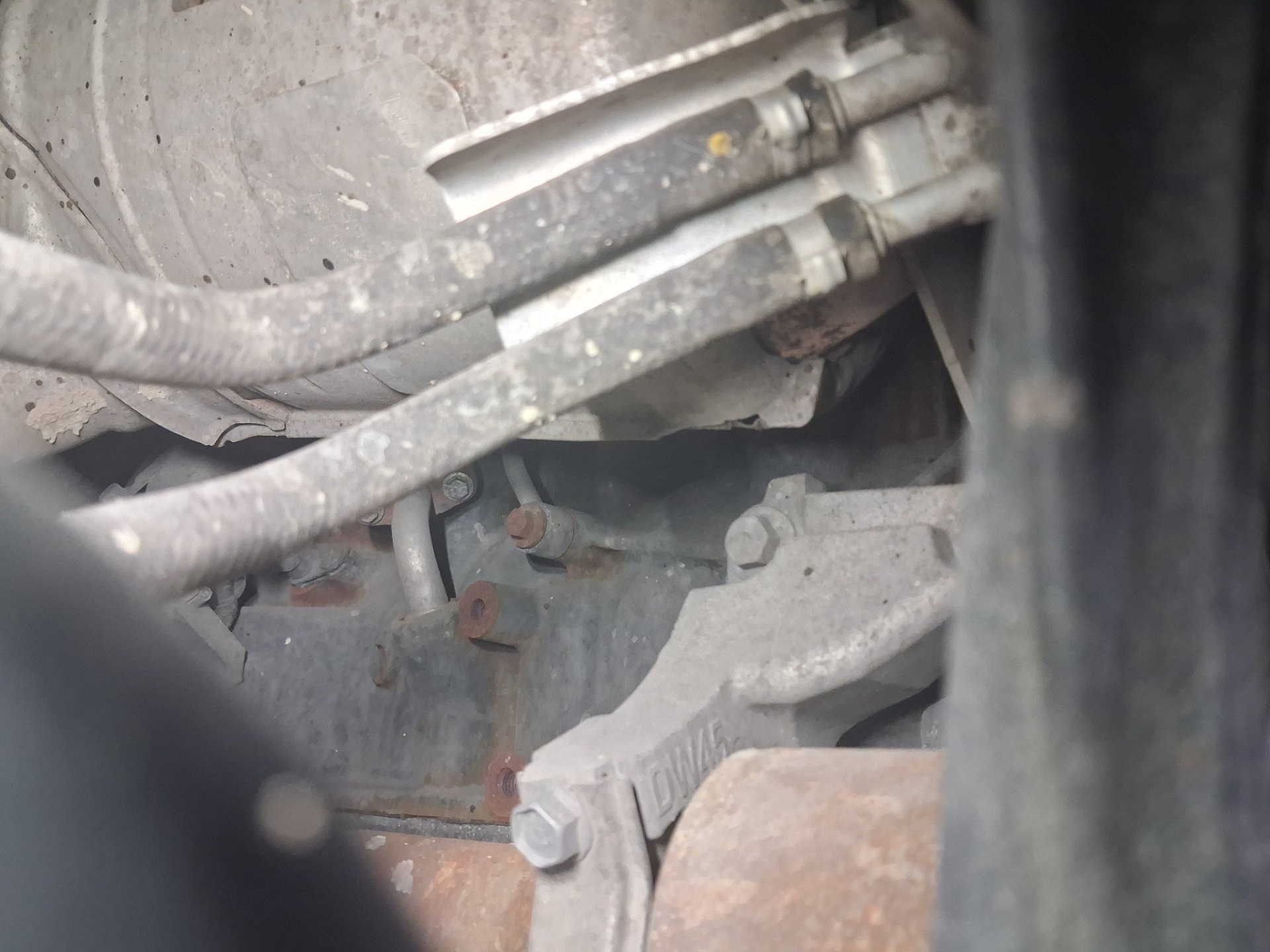

Podwozie i inne
Kontekst

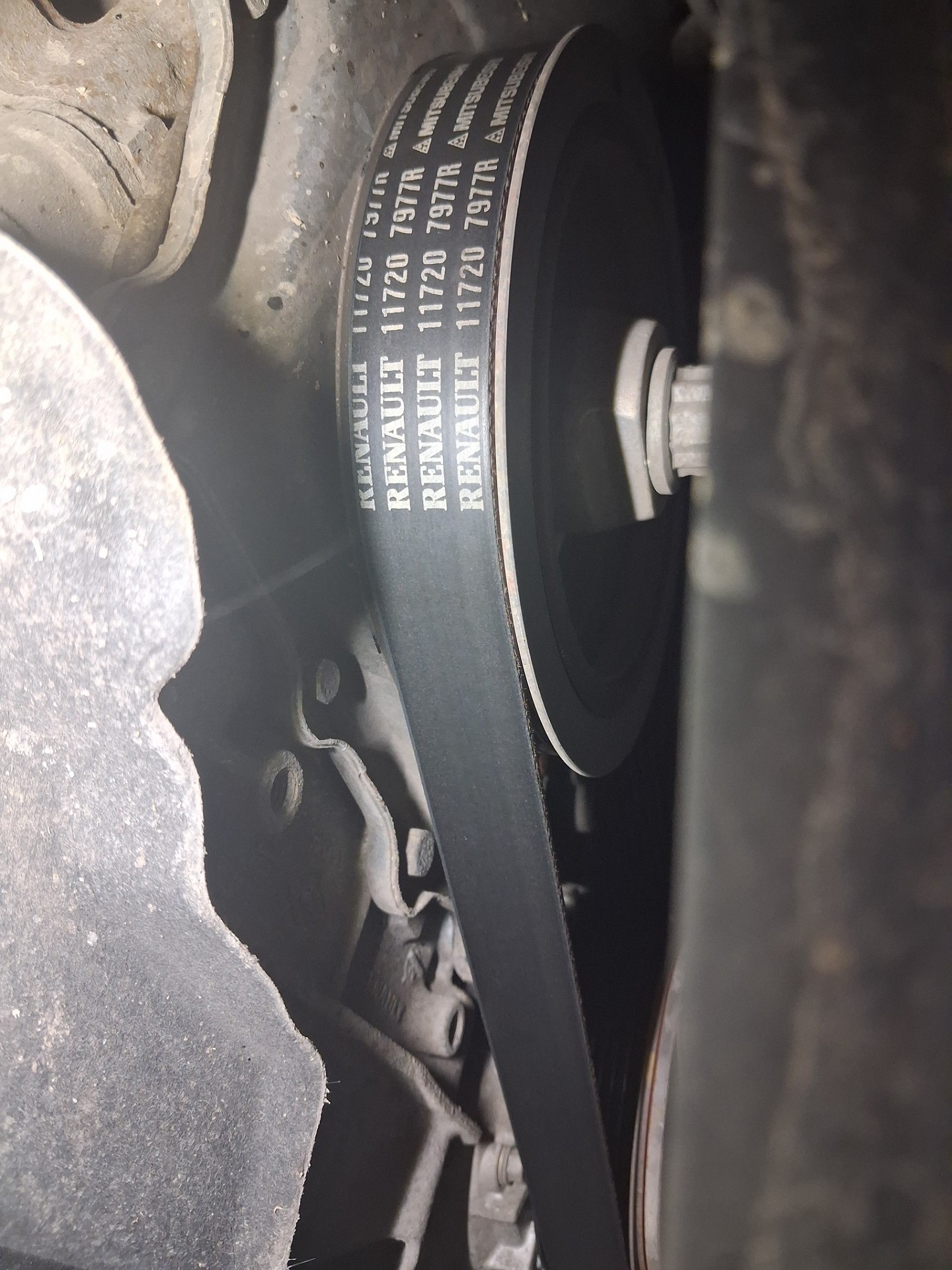

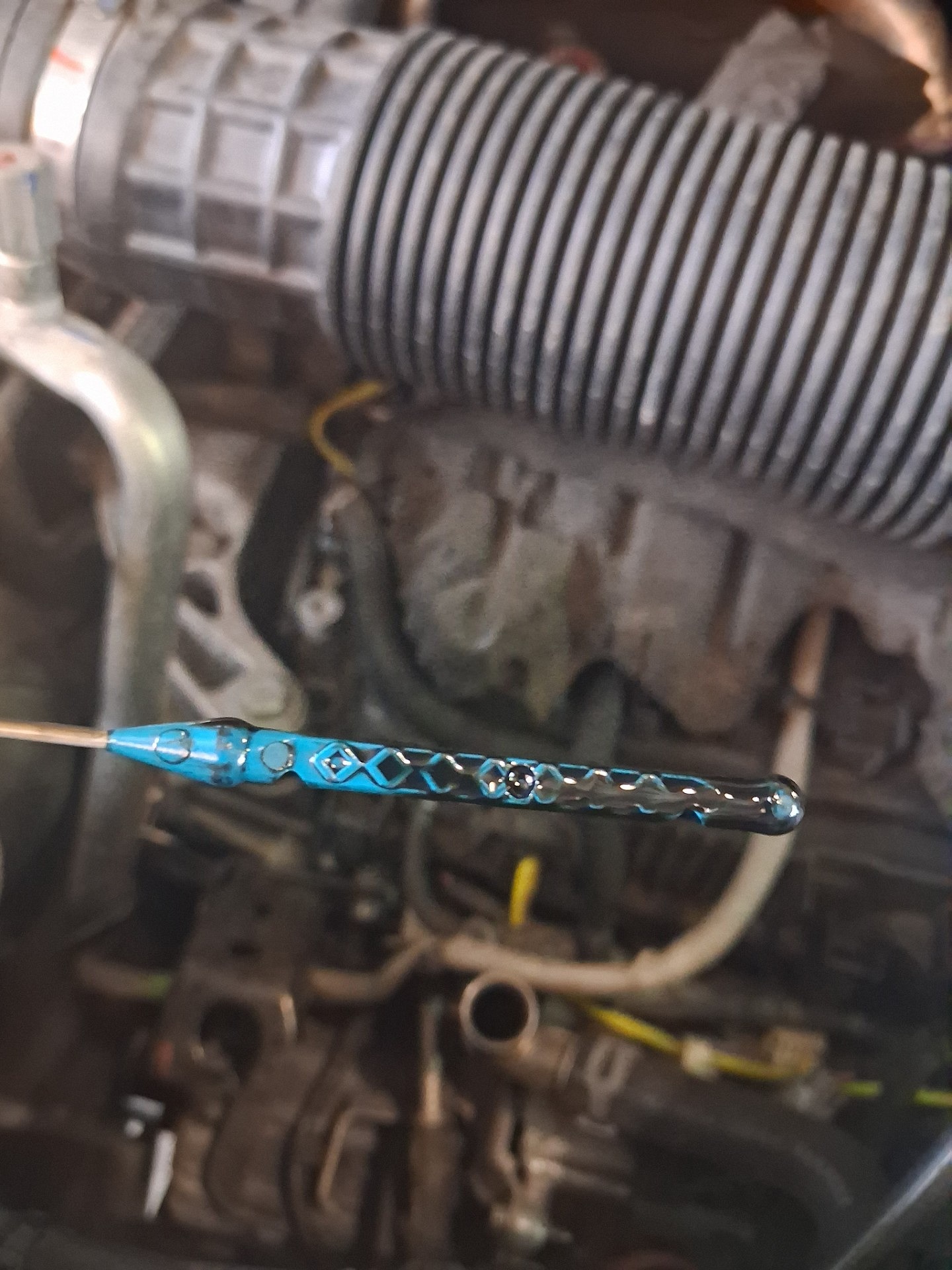

Komora silnika
Kontekst

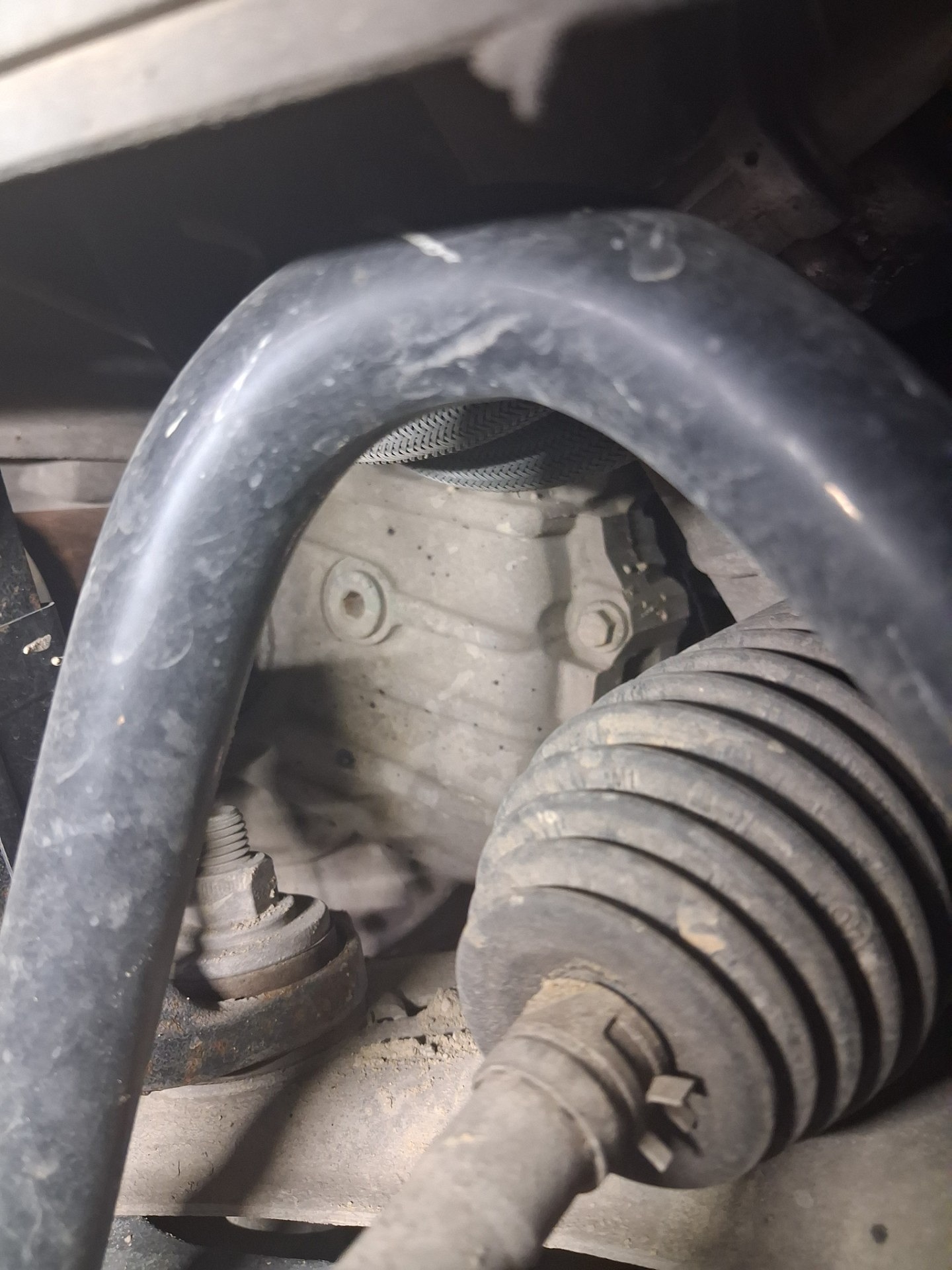

Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała początkowo błędy między innymi w sterowniku silnika, elektronice centralnej, zestawie wskaźników i układzie wspomagania parkowania. W ostatnim odczycie nie było już zapisanych kodów w sterowniku silnika, elektronice centralnej ani zestawie wskaźników. Pozostał błąd U2159 dotyczący braku komunikacji z komponentem układu parkowania. Odczyty nie potwierdzają związku tych zapisów z usterkami hamulców.
Zobacz odczyty i kody błędów Odczyty: 7
Odczyt 1 Przegląd układów
Układ sterowania silnika CR/EDC MD1 CS016
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Przegląd układów
Układ sterowania silnika CR/EDC MD1 CS016
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika CR/EDC MD1 CS016
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.1
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Elektronika centralna, strona pasażera 4.1
Liczba błędów według testera: 9. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna CE kom.sil. 4.2
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.0
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Regulacja podwozia 4.0
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.2
Brak kodów błędów w tym odczycie.
Systemy diagn./magistrali Bramka Security-Gateway 1.0
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Immobilizer/blokada dostępu 4.1
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna 3.3 (Programy podst.)
Brak określonego wyniku odczytu.
Tylny sys. przytrzymujący Poduszka powietrzna 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 6-bieg. DW6 (Programy podst.)
Brak określonego wyniku odczytu.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Ogrzewanie/klimatyzacja Automat. klimatyzacji 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna Centralka elektroniczna w kabinie 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna Centralka elektron.(CE) w kom.silnika 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna CE kom.sil. 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Zestaw wskaźników 3.11 (Programy podst.)
Brak określonego wyniku odczytu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Zabezp.antywłamaniowe Immobilizer/blok. dostępu 3.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 4 Przegląd układów
Układ sterowania silnika CR/EDC MD1 CS016
P1525regulacja prędkości jazdy: sygnał CAN
Nieznany rodzaj usterki (F3)
P158BUsterka nieznana
Błąd wewnętrzny sterownika
U2248Komunikacja z systemem
Wadliwy licznik sekwencji
Centrala elektroniczna Elektronika centralna, strona pasażera 4.1
B2F70Przełącznik pedału hamulca
Błąd
B2C90Kierunkowskaz przedni prawy
Błąd
B2C21Status pasa bezp. str.kier.
Błąd
B2C9ALampy światła hamowania
Błąd
B2C9BLampa środkowego światła hamowania
Błąd
B2C3BUsterka nieznana
Przerwa/zwarcie do masy
U1C00Czujnik deszczu/światła
Błąd
U2154Usterka nieznana
Brak sygnału
Liczba błędów według testera: 9. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna CE kom.sil. 4.2
U2154Komunikacja z systemem multimediów
Brak sygnału
Oprzyrządowanie Tablica wskaźników 4.1
U2154Komunikacja z systemem multimediów
Błąd
U2254Komunikacja z systemem multimediów
Błąd
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.0
B2721Czujnik odstępu tylny lewy od wewnątrz
Działanie błędne
B272ACzujnik odstępu przedni lewy od wewnątrz
Działanie błędne
B272BCzujnik odstępu przedni prawy od wewn.
Działanie błędne
B272CCzujnik odstępu przód s.prawa na zewn.
Działanie błędne
B272ECzujnik boczny odległości przód str.L
Błąd wewnętrzny sterownika
B2750Usterka nieznana
Brak sygnału
U2154Komunikacja z komponentem
Brak sygnału
U2159Komunikacja z komponentem
Brak sygnału
Zabezp.antywłamaniowe Immobilizer/blokada dostępu 4.1
B2085Usterka nieznana
Niski sygnał
U215Bmagistrala danych CAN
Brak sygnału
U2154Usterka nieznana
Brak sygnału
Odczyt 5 Przegląd układów
Układ sterowania silnika CR/EDC MD1 CS016
P1525regulacja prędkości jazdy: sygnał CAN
Nieznany rodzaj usterki (F3)
P158BUsterka nieznana
Błąd wewnętrzny sterownika
U2248Komunikacja z systemem
Wadliwy licznik sekwencji
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.0
U2159Komunikacja z komponentem
Brak sygnału
Odczyt 6 Przegląd układów
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.0
U2159Komunikacja z komponentem
Brak sygnału
Odczyt 7 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika CR/EDC MD1 CS016
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.1
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Elektronika centralna, strona pasażera 4.1
Brak kodów błędów w tym odczycie.
Centrala elektroniczna CE kom.sil. 4.2
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.1
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Podwozie/ukł.kierowniczy Regulacja podwozia 4.0
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.2
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna 3.3 (Programy podst.)
Brak określonego wyniku odczytu.
Tylny sys. przytrzymujący Poduszka powietrzna 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 6-bieg. DW6 (Programy podst.)
Brak określonego wyniku odczytu.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Ogrzewanie/klimatyzacja Automat. klimatyzacji 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna Centralka elektroniczna w kabinie 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna Centralka elektron.(CE) w kom.silnika 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna CE kom.sil. 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Zestaw wskaźników 3.11 (Programy podst.)
Brak określonego wyniku odczytu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 3.9 (Programy podst.)
Brak określonego wyniku odczytu.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
