Rzeczywista realizacja
MERCEDES-BENZ KLASA VKontrolka check engine i piszczące hamulce – wymiana przednich tarcz i klocków
Kierowca zgłosił zapaloną kontrolkę check engine, choć silnik pracował równo i nie stracił mocy. Dodatkowo podczas jazdy pojawiał się pisk, który ustawał przy hamowaniu. Sprawdziliśmy oba problemy, a stan przednich hamulców wymagał naprawy.
Kontekst
Przebieg prac
Diagnostykę rozpoczęliśmy od odczytu błędów sterownika silnika. Zapisy wskazywały między innymi na układ oczyszczania spalin i zbyt niskie ciśnienie doładowania. Nie oznaczało to jednak, że wskazane podzespoły były uszkodzone.
Po skasowaniu błędów i jeździe próbnej nie stwierdziliśmy nieprawidłowości w pracy sond, turbosprężarki ani układu recyrkulacji spalin. Kody nie powróciły również w kolejnych odczytach sterownika. Ponieważ nie udało się jednoznacznie ustalić przyczyny zapalenia kontrolki, uzgodniliśmy z kierowcą powrót do diagnostyki, jeśli objaw wystąpi ponownie.
Kontekst

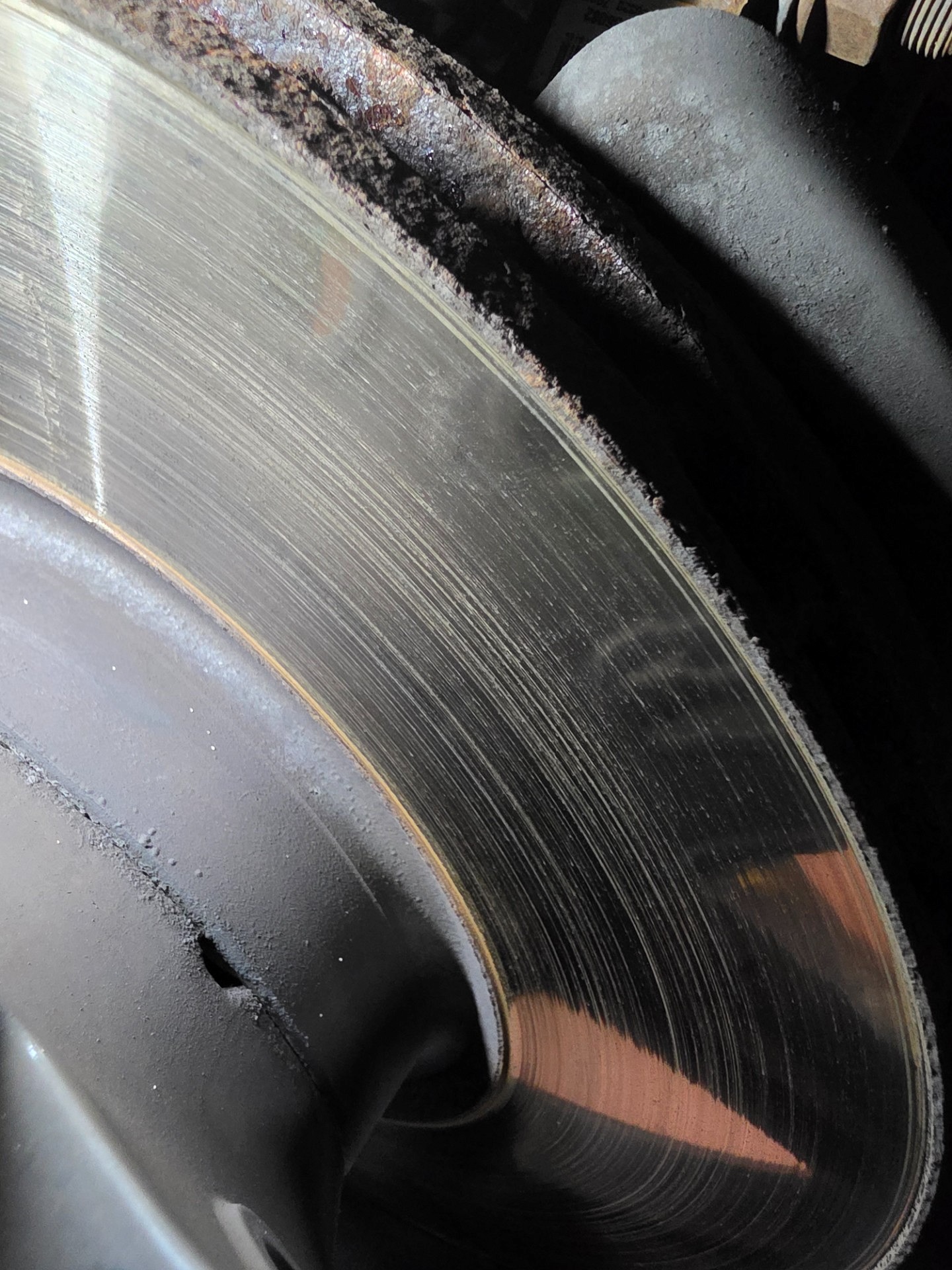

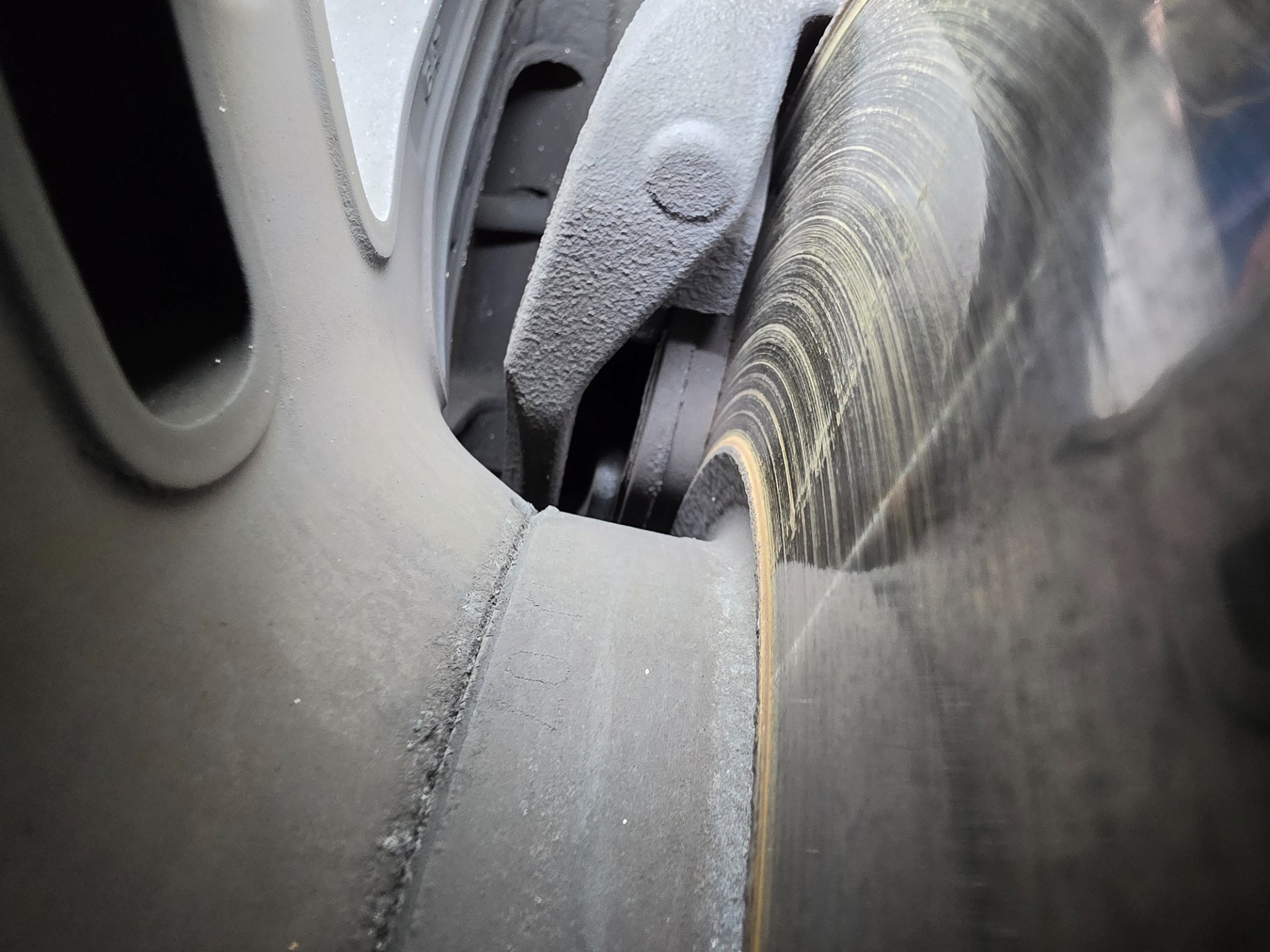

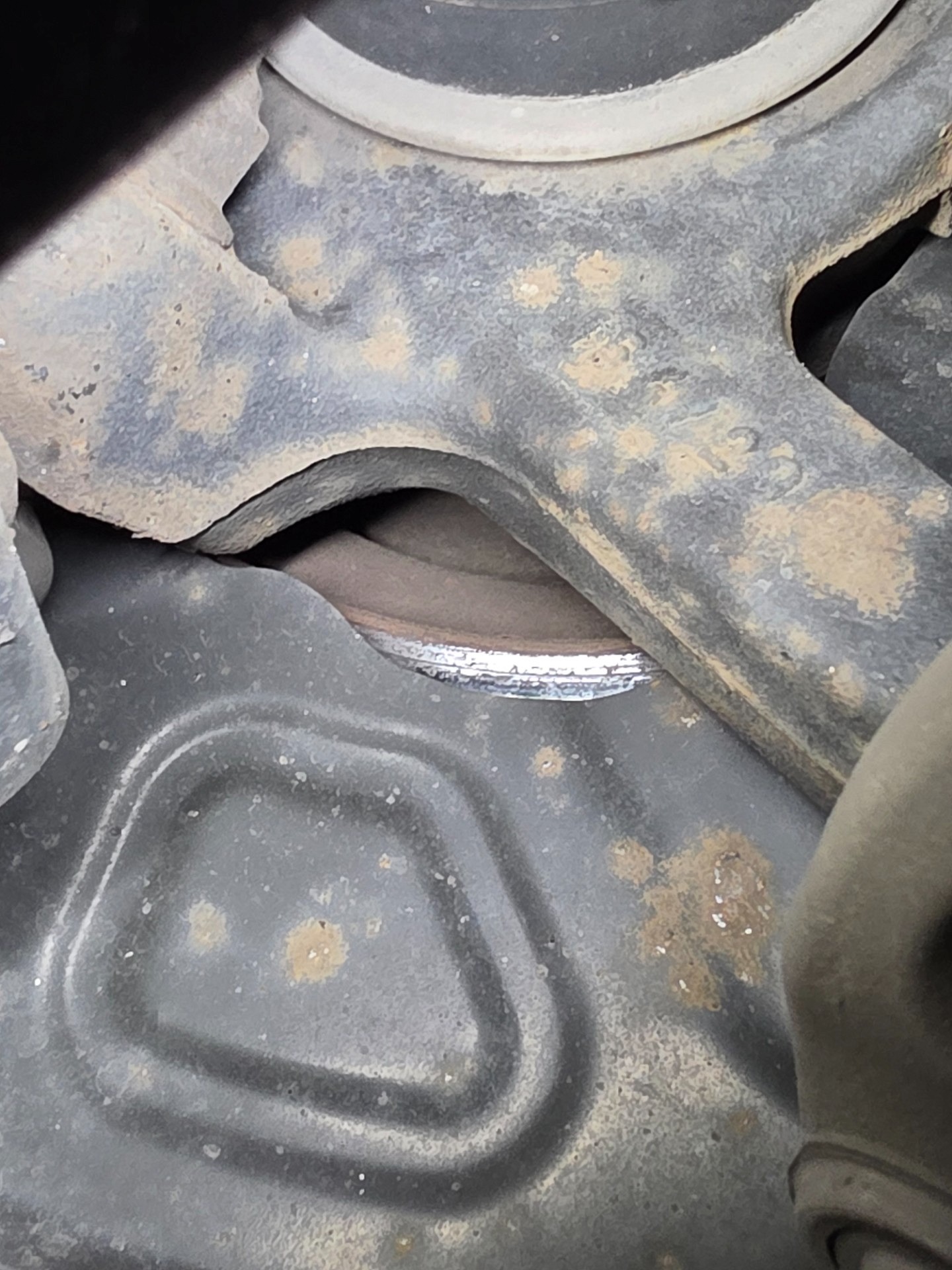

Układ hamulcowy – korozja tarcz i zużycie klocków
Kontrola przednich hamulców wyjaśniła drugi zgłoszony problem. Wewnętrzne powierzchnie tarcz były mocno skorodowane, a na klockach pozostało niewiele materiału ciernego. Tarcie o skorodowaną powierzchnię mogło powodować pisk podczas jazdy, który zanikał po naciśnięciu hamulca.
Po omówieniu ustaleń z kierowcą wymieniliśmy tarcze i klocki na przedniej osi oraz czujnik zużycia klocków. Zakres naprawy wynikał ze stanu elementów odpowiedzialnych za hamowanie, a nie wyłącznie z uciążliwego odgłosu. Dalsza eksploatacja bez usunięcia tych nieprawidłowości mogłaby pogarszać skuteczność hamowania.
Kontekst

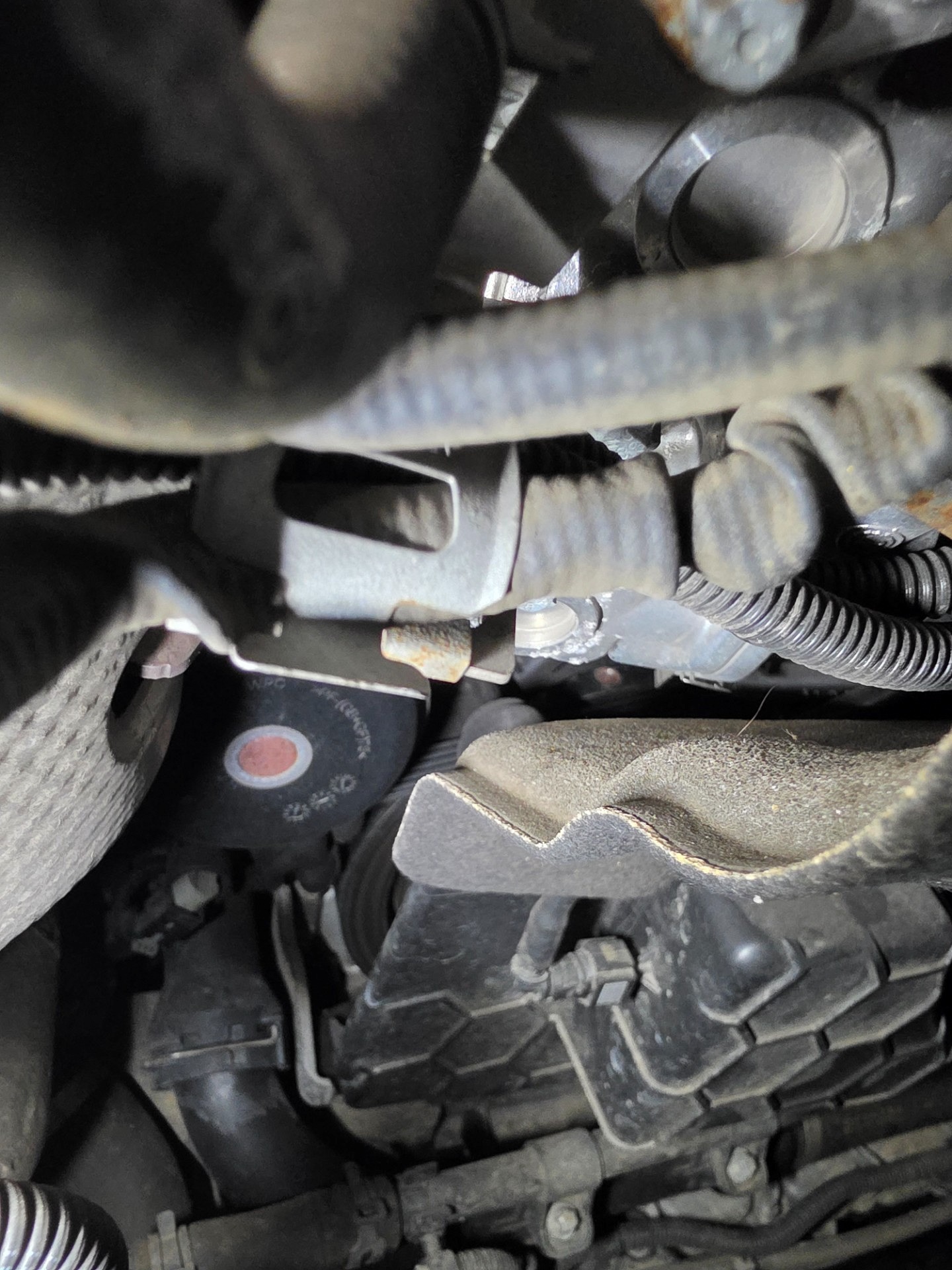

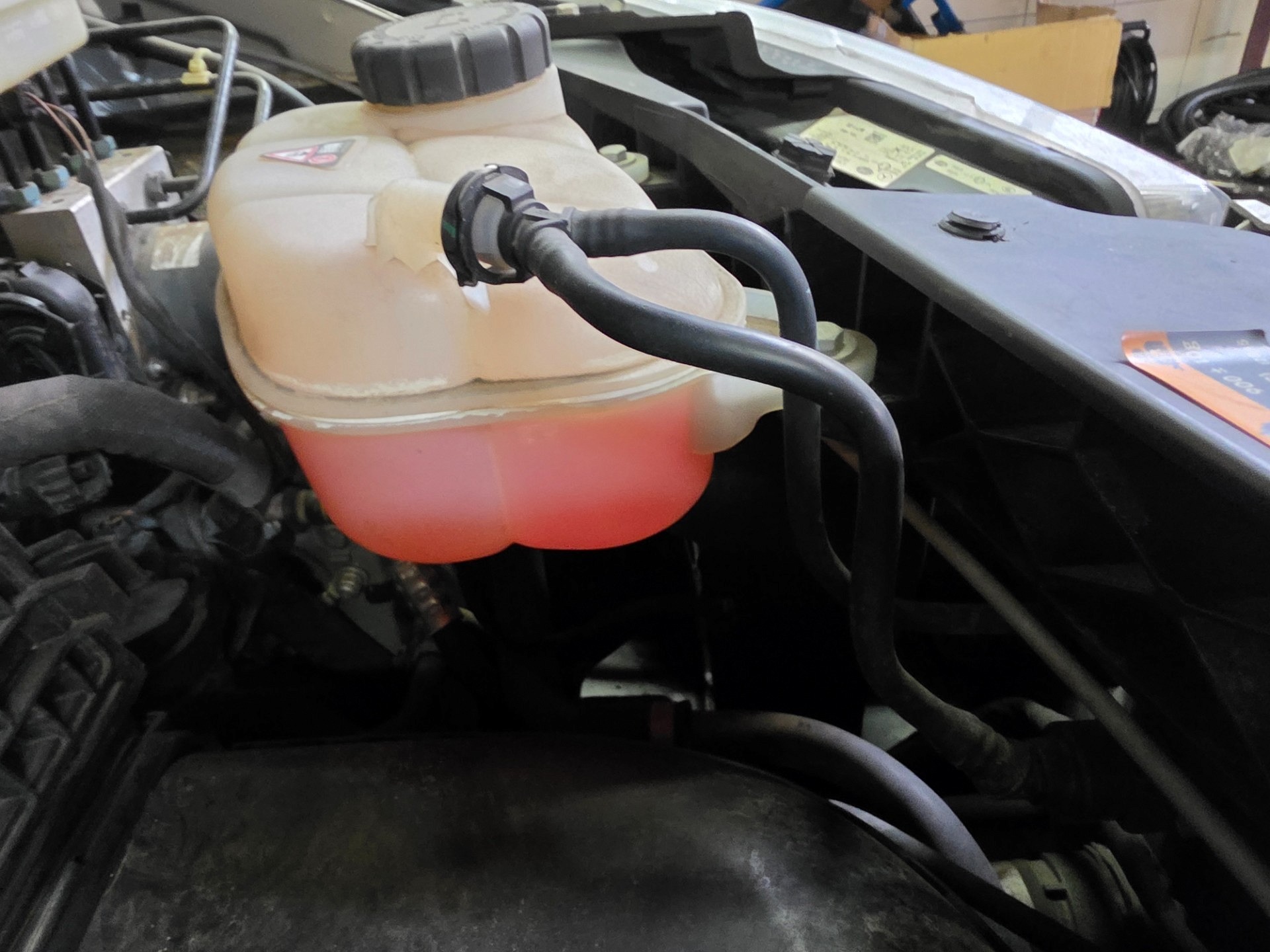

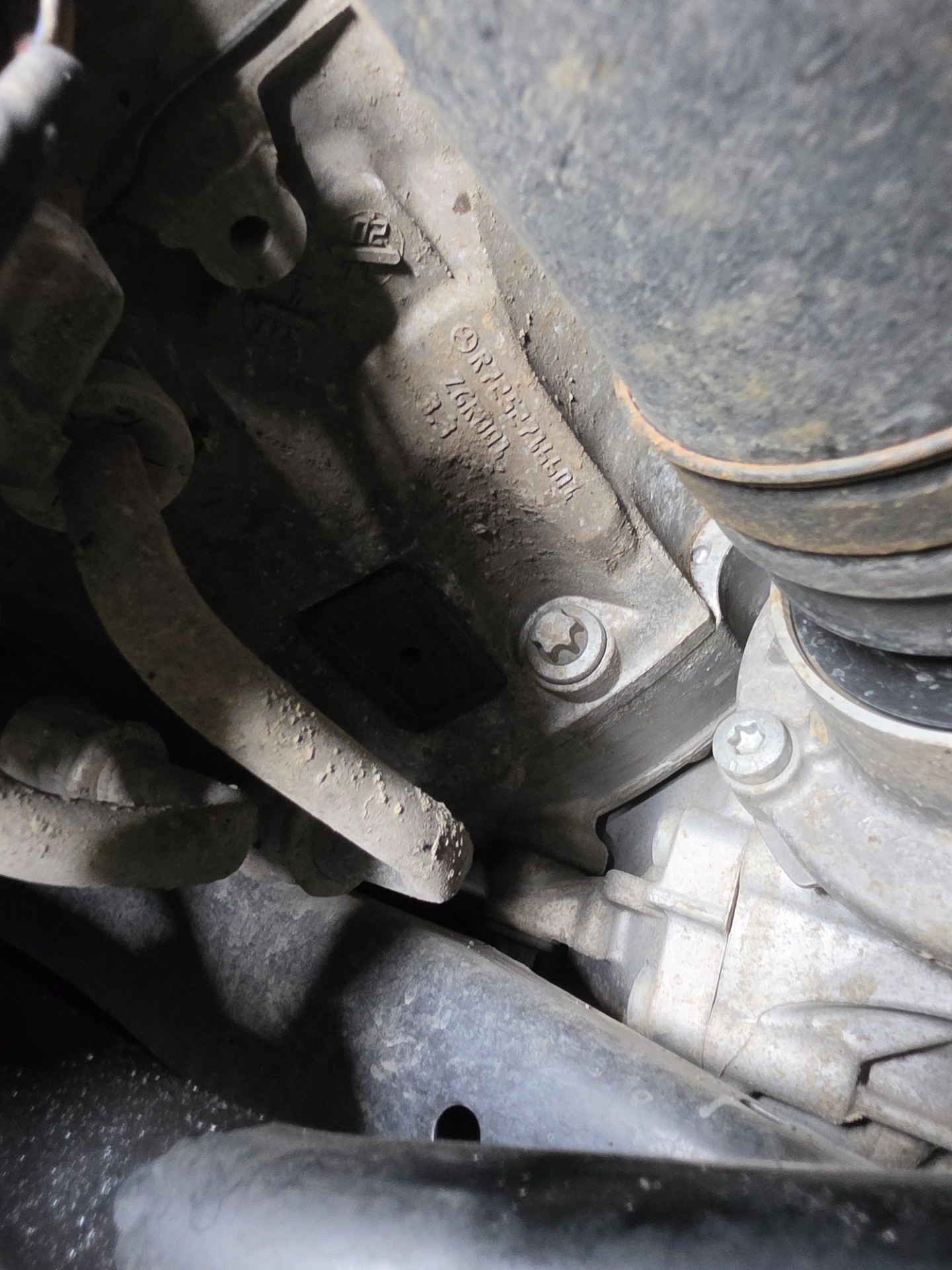

Komora silnika
Kontekst

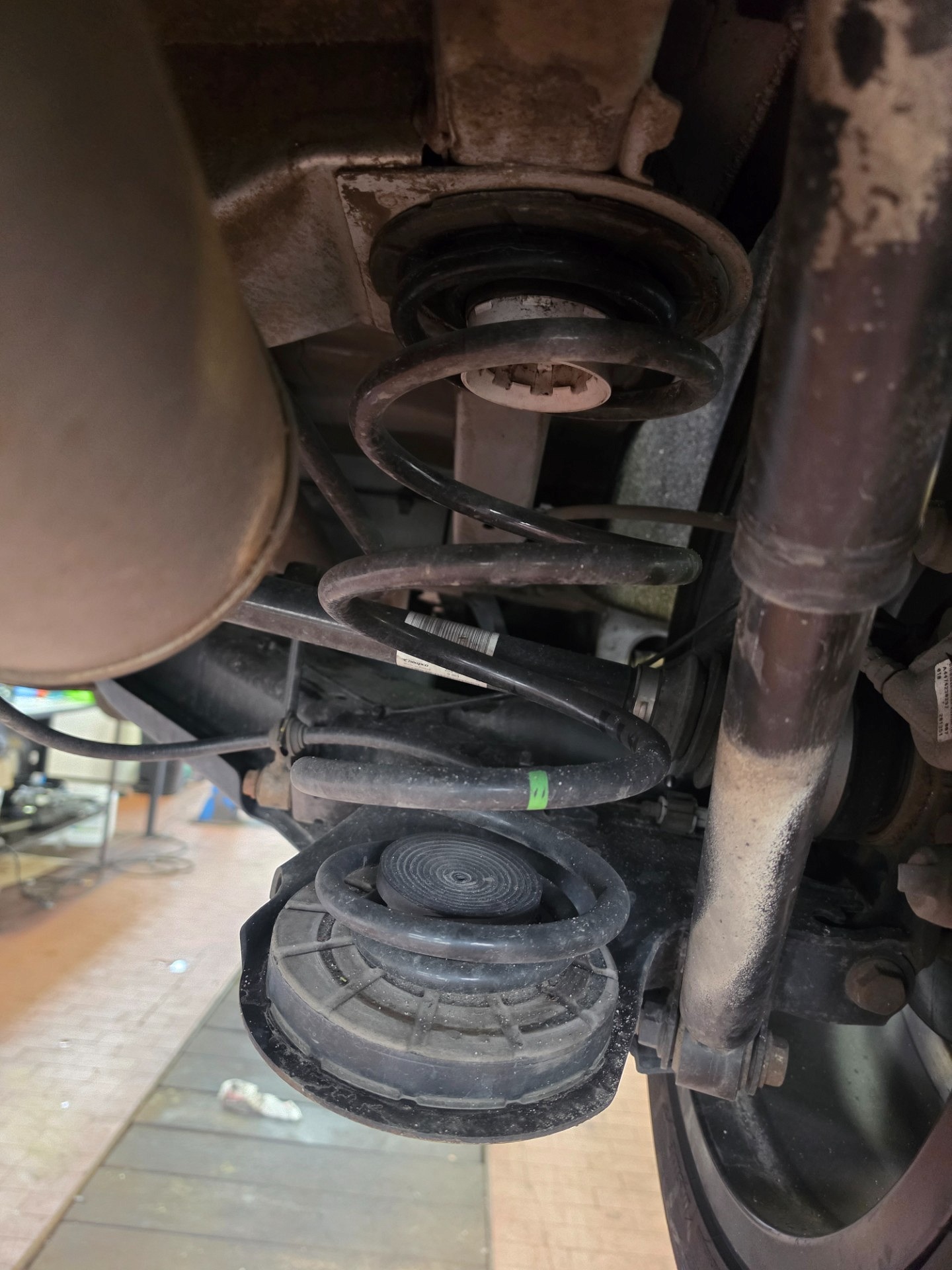

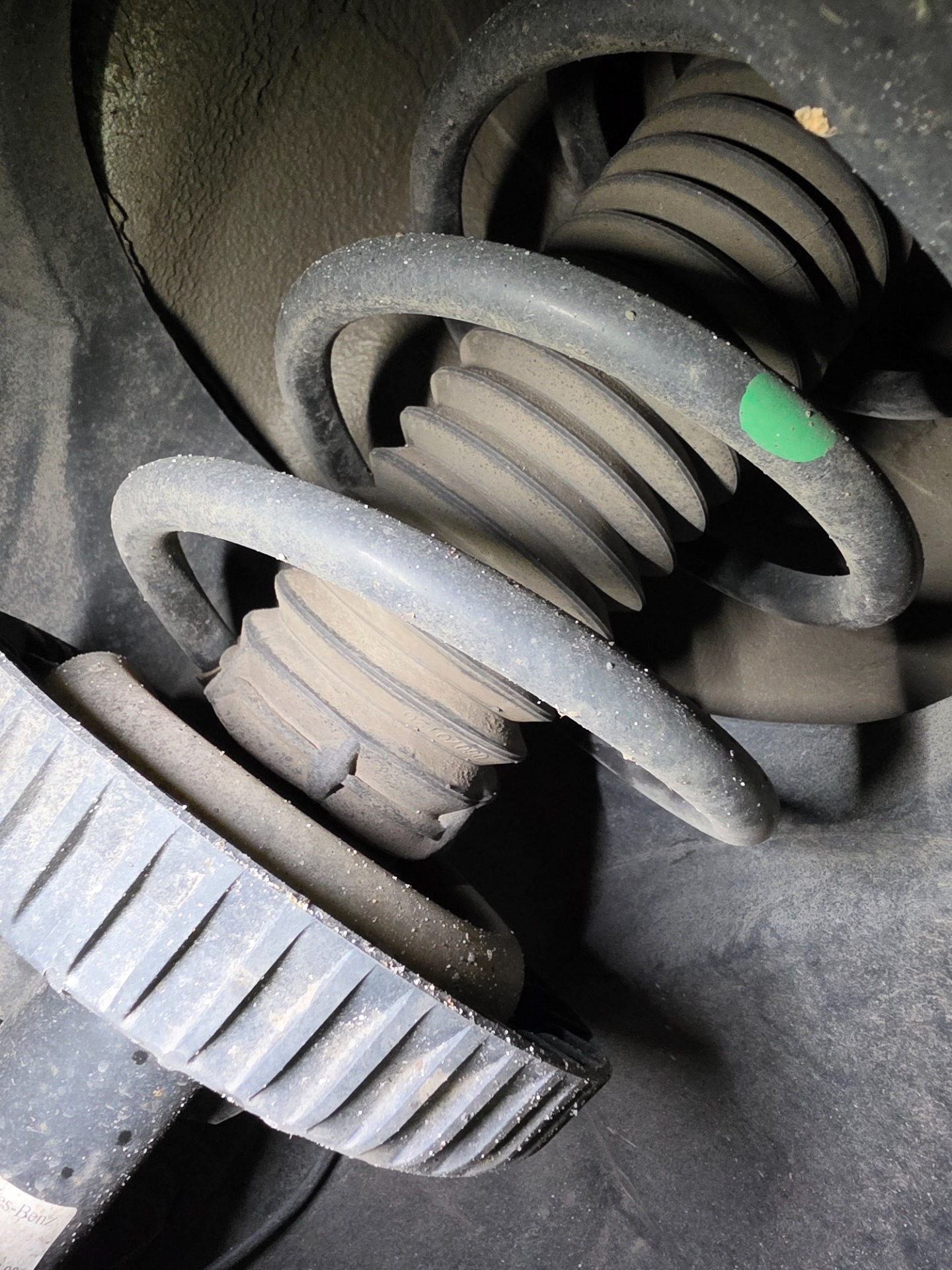

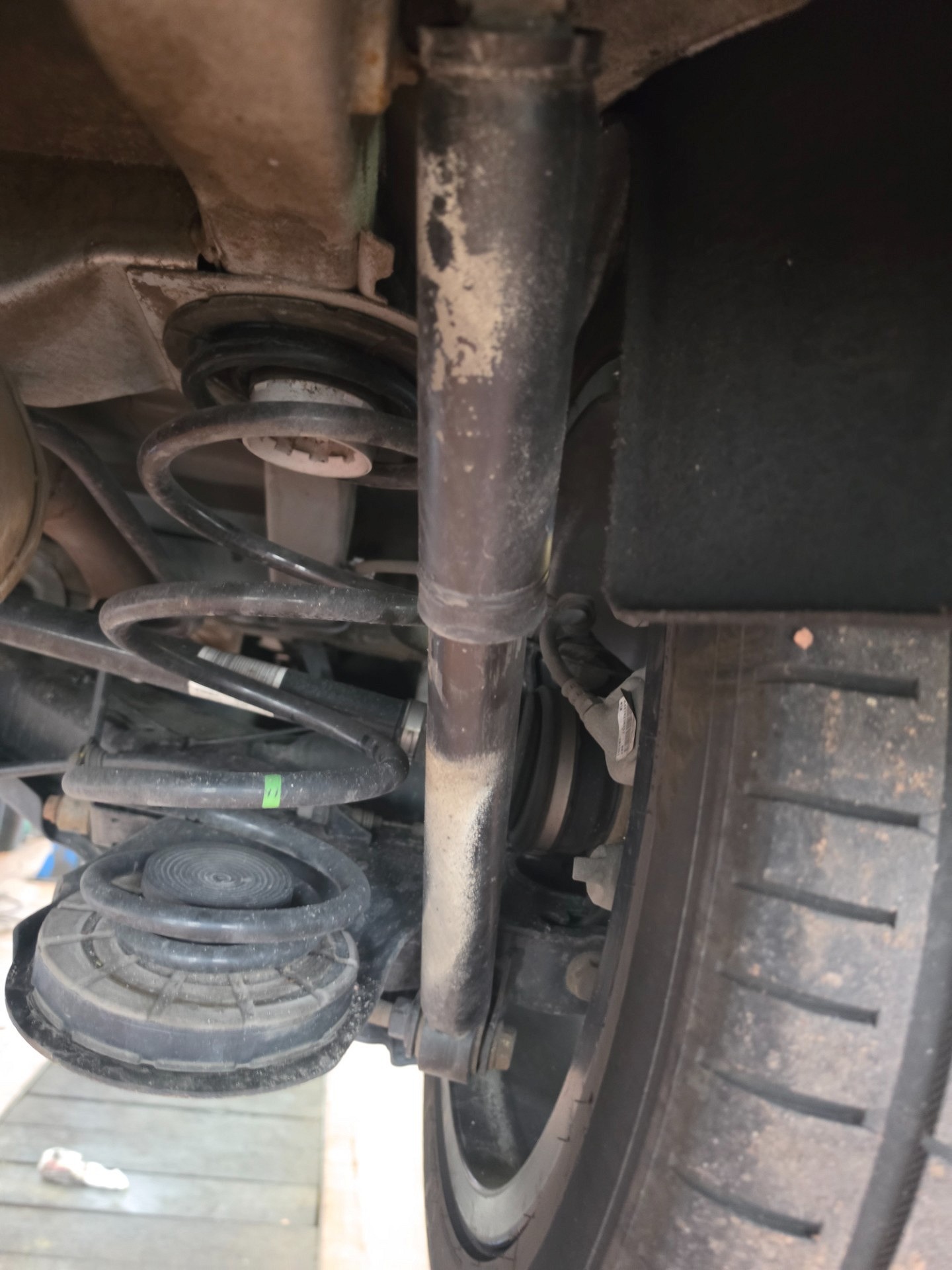

Zawieszenie i amortyzacja
Kontekst

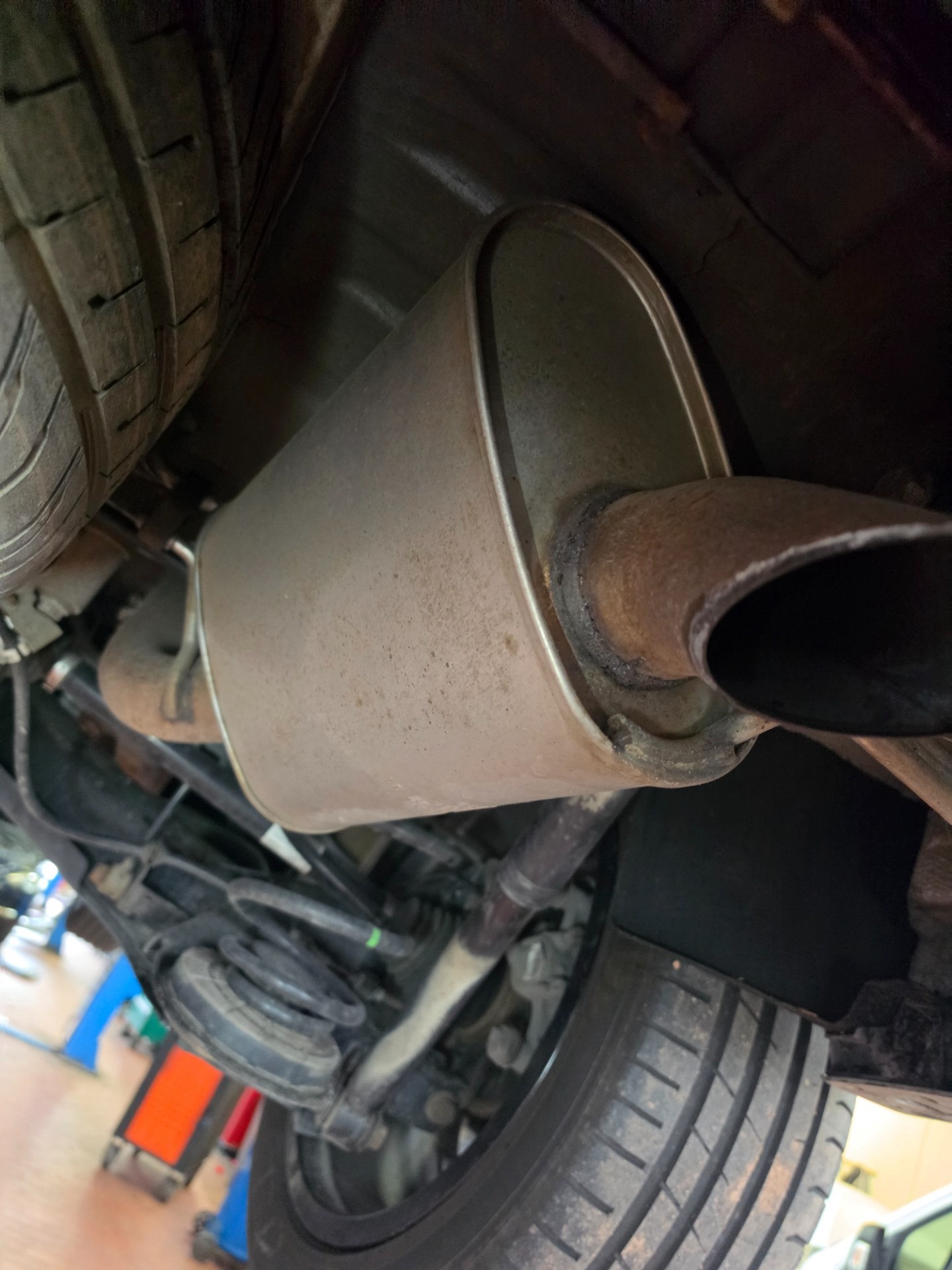

Podwozie i inne
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka Bosch KTS wykazała między innymi błędy związane z układem SCR/NOx, zbyt niskim ciśnieniem doładowania oraz wewnętrznym błędem sterownika silnika. Po skasowaniu kodów przeprowadziliśmy jazdę próbną. Nie stwierdziliśmy nieprawidłowej pracy sond, turbosprężarki ani układu recyrkulacji spalin. Kolejne odczyty sterownika silnika nie wykazały powrotu błędów. Przyczyna wcześniejszego zapalenia kontrolki check engine pozostała nieustalona. Uzgodniliśmy dalszą diagnostykę, jeśli problem powróci.
Zobacz odczyty i kody błędów Odczyty: 8
Poniżej wybrane odczyty i dostępne szczegóły raportów z tej wizyty.
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika MD1 CP001
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika MD1 CP001-7
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika Sterownik EKP FSCM 5.2
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Systemy ułatw.jazdę Radar bliskiego zasięgu tył z lewej 4.2
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Radar bliskiego zasięgu tył z prawej 4.2
Brak kodów błędów w tym odczycie.
Elektronika komfortu Pokrywa kamery 4.2
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Otoczenie kamery 5.1
Brak kodów błędów w tym odczycie.
Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.0.1
Brak kodów błędów w tym odczycie.
Prędkość jazdy Radar średniego zasięgu z przodu 5.7
Brak kodów błędów w tym odczycie.
Serwis Reset okresu międzyserwisowego 5.7
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektr.układ stabilizacji toru jazdy ESP 9.0
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 5.7
Brak kodów błędów w tym odczycie.
System oczyszcz.spalin Denoxtronic 5.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Stacyjka elektroniczna 5.0
Brak kodów błędów w tym odczycie.
Instalacja alarmowa Syrena alarmowa 5.3
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 9-bieg. VGSNAG 5.3
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Automat. klimatyzacji 5.7
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji 5.1
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji tylny 5.7
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Ogrzewanie postojowe/dodatkowe 5.7
Brak kodów błędów w tym odczycie.
Oświetlenie Intelig. system oświetlenia (ILS) L 4.0
Brak kodów błędów w tym odczycie.
Oświetlenie Intelig. system oświetlenia (ILS) P 4.0
Brak kodów błędów w tym odczycie.
Elektronika komfortu Czujnik deszczu i światła 4.5
Brak kodów błędów w tym odczycie.
System kontroli ogumienia Kontrola ciśnienia w oponach (RDK) 5.7
Brak kodów błędów w tym odczycie.
Podwozie/ukł.kierowniczy Elektryczne wspomaganie układu kier. 4.5
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Zespół wskaźników 5.7
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna ORC 166
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Napinacz pasa bezpieczeństwa REV prawy 5.7
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Napinacz pasa bezpieczeństwa REV lewy 5.7
Brak kodów błędów w tym odczycie.
Elektronika komfortu Zespół obsługi dachu 5.7
Brak kodów błędów w tym odczycie.
Elektronika komfortu Zespół obsługi dachu 5.7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Zespół przełączników przy kierownicy 4.2
Brak kodów błędów w tym odczycie.
Elektronika komfortu Sterownik przyczepy 4.7
Brak kodów błędów w tym odczycie.
Pomoc przy parkowaniu Kontrola odległości przy parkowaniu(PDK) 4.2.1
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elek.regulacja siedzenia str.kier. 4.7
Brak kodów błędów w tym odczycie.
Elektronika komfortu Elektron.przest.fotela pasażera 4.7
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Klimatyzacja siedzenia tył lewe 5.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Klimatyzacja siedzenia tył prawe 5.7
Brak kodów błędów w tym odczycie.
Centrala elektroniczna Centr.elektr.przód 5.7
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Centrala elektroniczna CME PTCU 5.0
Brak kodów błędów w tym odczycie.
Odczyt 2 Przegląd układów
Układ sterowania silnika MD1 CP001
P3006CDsterownik
Błąd wewnętrzny
P300E71Katalizator SCR 1 (rząd 1) / Katalizator NOx ukł. wyd. 1 (rząd 1)
Podzespół wadliwy
P300A6DRegulacja ciśnienia doładowania turbosprężarki A
Ciśnienie ładowania zbyt niskie
Układ sterowania silnika MD1 CP001-7
3006CD28Nieznany kod usterki
300E716DNieznany kod usterki
300A6D68Nieznany kod usterki
Układ sterowania silnika Sterownik EKP FSCM 5.2
B210D00Zasilanie napięciem systemu
Prąd zbyt niski
U016801Komunikacja z komponentem
Usterka elektryczna
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 9-bieg. VGSNAG 5.3
U014600Komunikacja z komponentem
Zakłócenia działania
Oprzyrządowanie Zespół wskaźników 5.7
B226629Upoważnienie do jazdy
Nieważny sygnał
U016487Komunikacja z komponentem
Brak komunikatu
Elektronika komfortu Zespół obsługi dachu 5.7.1
U016887Komunikacja CAN z komponentem
Brak informacji
Ogrzewanie/klimatyzacja Klimatyzacja siedzenia tył lewe 5.7
U016887Komunikat magistrali CAN: z komponentu
Wiadomość niewiarygodna
Centrala elektroniczna Centr.elektr.przód 5.7
B181E64Przeł. styków maski siln.
Sygnał niezrozumiały
Informacje dla kierowcy Wzmacniacz audio 5.0
B227D00Funkcja Watchdog
Rozpoznano błąd wewnętrzny
B153556System audio: stan pracy funkcji
Konfiguracja nieważna/niekompat.
U014987Komunikacja z komponentem
Brak informacji
Informacje dla kierowcy Audio 6
B1E7B00Kamera cofania
Brak sygnału obrazu
B1F9955Jednostka Headunit
Nieskonfigurowany komponent
B227D00sterownik: oprogramowanie
Błąd monitorowania oprogramowania
Odczyt 3 Przegląd układów
Układ sterowania silnika MD1 CP001
P3006CDsterownik
Błąd wewnętrzny
P300E71Katalizator SCR 1 (rząd 1) / Katalizator NOx ukł. wyd. 1 (rząd 1)
Podzespół wadliwy
P300A6DRegulacja ciśnienia doładowania turbosprężarki A
Ciśnienie ładowania zbyt niskie
Układ sterowania silnika MD1 CP001-7
3006CD28Nieznany kod usterki
300E716DNieznany kod usterki
300A6D68Nieznany kod usterki
Układ sterowania silnika Sterownik EKP FSCM 5.2
B210D00Zasilanie napięciem systemu
Prąd zbyt niski
U016801Komunikacja z komponentem
Usterka elektryczna
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 9-bieg. VGSNAG 5.3
U014600Komunikacja z komponentem
Zakłócenia działania
Oprzyrządowanie Zespół wskaźników 5.7
B226629Upoważnienie do jazdy
Nieważny sygnał
U016487Komunikacja z komponentem
Brak komunikatu
Elektronika komfortu Zespół obsługi dachu 5.7.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Audio 6
B1E7B00Kamera cofania
Brak sygnału obrazu
Odczyt 4 Odczyt sterownika
Układ sterowania silnika MD1 CP001-7
Brak kodów błędów w tym odczycie.
Odczyt 5 Przegląd układów
Informacje dla kierowcy Audio 6
B1E7B00Kamera cofania
Brak sygnału obrazu
Odczyt 6 Odczyt sterownika
Układ sterowania silnika MD1 CP001
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Układ sterowania silnika MD1 CP001
Brak kodów błędów w tym odczycie.
Odczyt 8 Odczyt sterownika
Układ sterowania silnika MD1 CP001
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
