CITROËN JUMPER II Platforma / podwozieKontrolka check engine i naprawa układu AdBlue

Dodatkowe uwagi z fotorelacji - CITROËN JUMPER II Platforma / podwoziePowiększ zdjęcie

W Citroenie Jumperze zapaliła się pomarańczowa kontrolka check engine. Diagnostyka sterownika silnika wykazała błąd P20EE związany z układem AdBlue. Taka usterka może prowadzić do ograniczeń w dalszym użytkowaniu samochodu, dlatego konieczne było sprawdzenie problemu i wykonanie naprawy.

Kontekst

Przebieg prac

Odczyt błędu P20EE skierował dalsze prace na układ AdBlue, odpowiedzialny za ograniczanie emisji tlenków azotu. Sam kod nie wskazywał jeszcze konkretnej uszkodzonej części, dlatego diagnostyka była punktem wyjścia do naprawy.

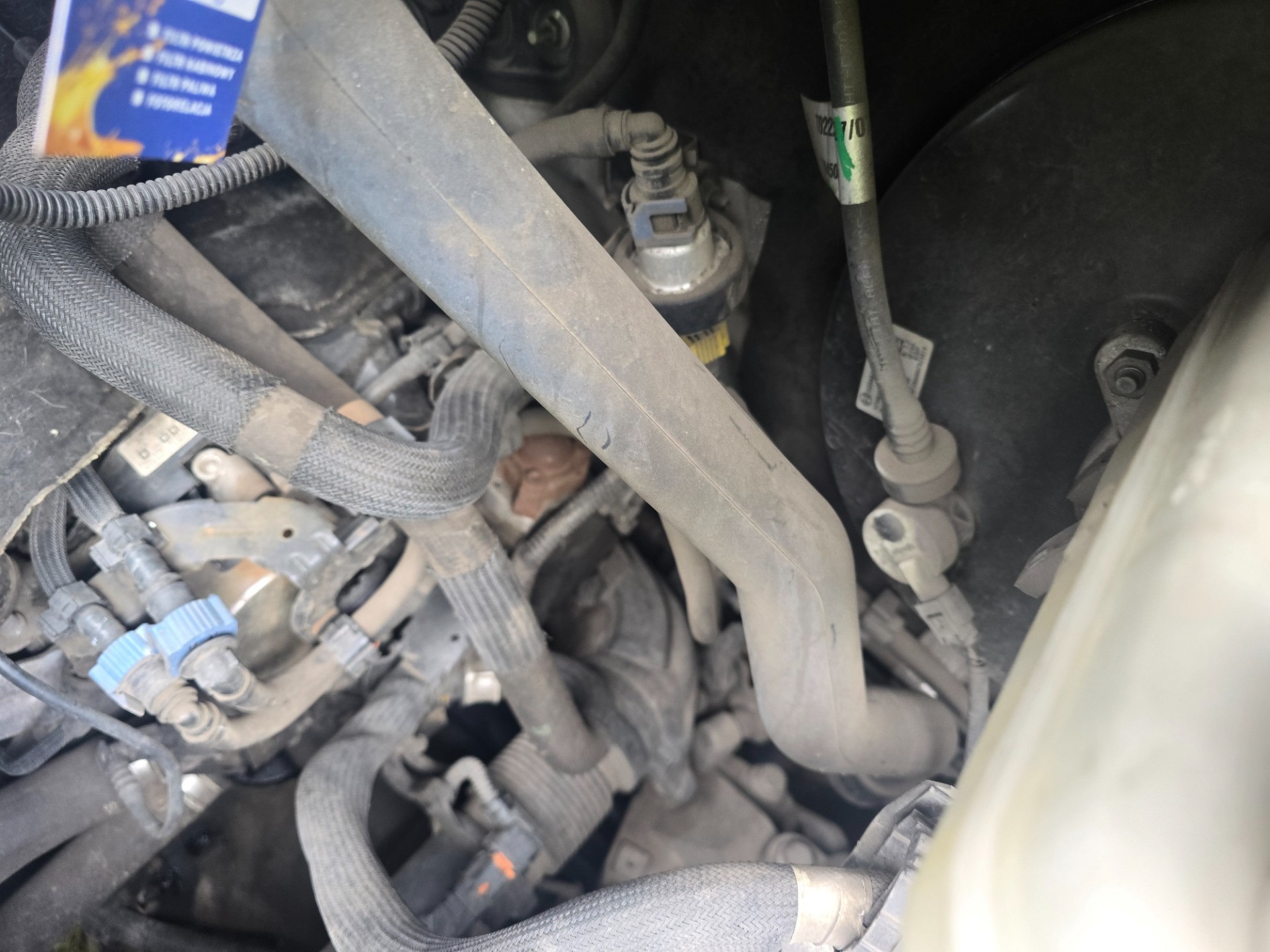

W ramach obsługi wykonaliśmy naprawę układu AdBlue, zdemontowaliśmy i ponownie zamontowaliśmy wtryskiwacz dodatku do paliwa związany z filtrem cząstek stałych oraz uzupełniliśmy płyn AdBlue.

W późniejszych odczytach sterownik silnika nie zgłaszał zapisanych kodów błędów. Dokumentacja potwierdza więc wykonany zakres i wynik kontroli komputerowej, ale nie zawiera osobnego potwierdzenia trwałego ustąpienia usterki. Nie odnotowano również transportu pojazdu lawetą.

Odczyt sterowników

Diagnostyka komputerowa

Bosch KTS

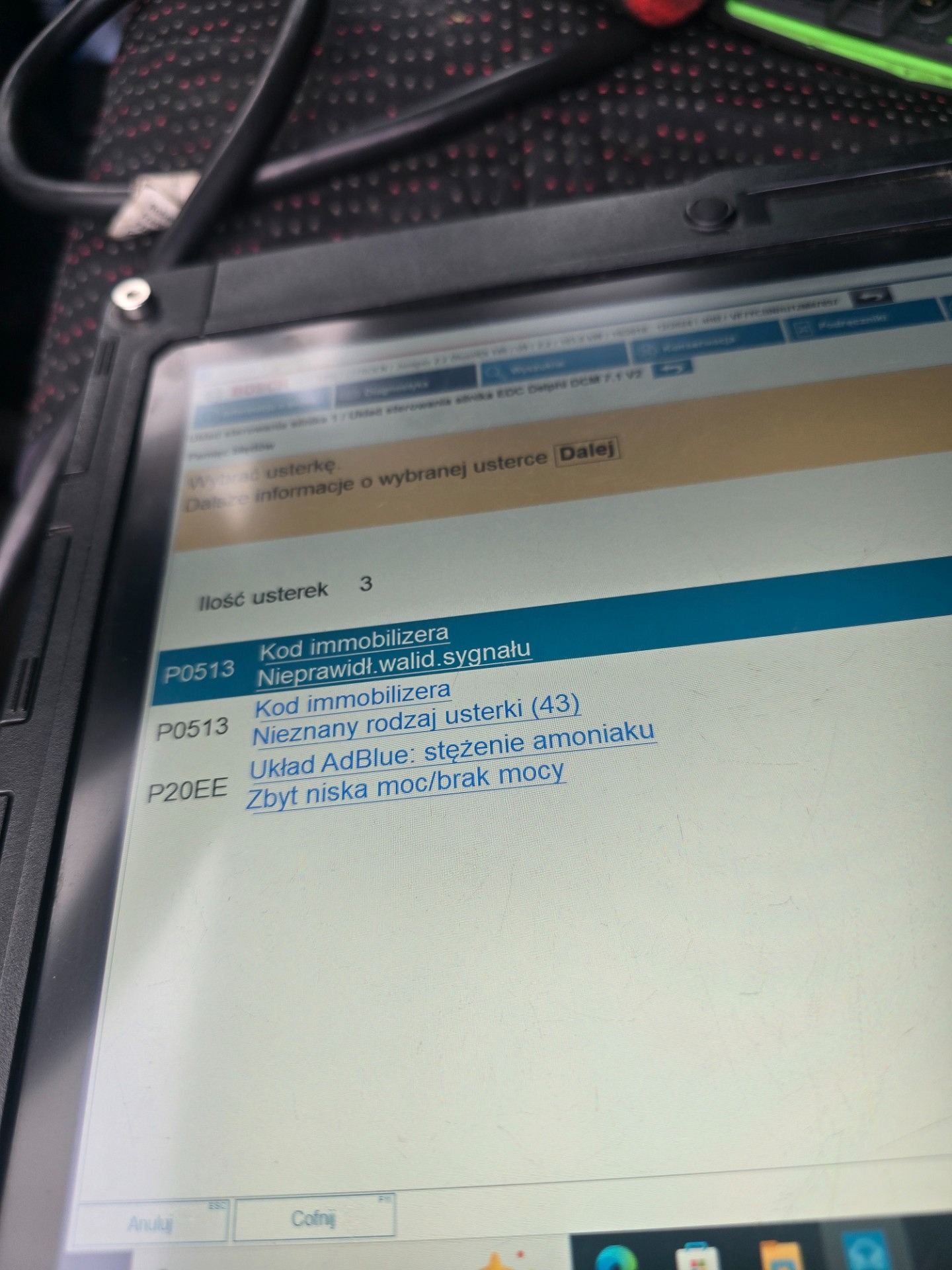

Diagnostyka komputerowa Bosch KTS wykazała w sterowniku silnika między innymi kod P20EE dotyczący układu AdBlue i zbyt niskiej skuteczności jego działania. Zapisany był również P0513 związany z weryfikacją sygnału immobilizera. Późniejsze odczyty pamięci sterownika silnika nie wykazały kodów błędów. Sam brak zapisanych kodów nie potwierdza jednak trwałego usunięcia przyczyny.

Zobacz odczyty i kody błędów Odczyty: 8

Odczyt 1 Przegląd układów

Nie wszystkie układy mają pełny wynik tego odczytu.

Układ sterowania silnika EDC Delphi DCM 7.1 V2

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr.układ stabilizacji toru jazdy ESP 9.0

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.3

Brak kodów błędów w tym odczycie.

Tylny sys. przytrzymujący Poduszka powietrzna TRW EP 2 (Programy podst.)

Brak określonego wyniku odczytu.

Odczyt 2 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

P0513

Kod immobilizera

Nieprawidł.walid.sygnału · Nieznany rodzaj usterki (43)

P20EE

Układ AdBlue: stężenie amoniaku

Zbyt niska moc/brak mocy

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Odczyt 3 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

P0513

Kod immobilizera

Nieprawidł.walid.sygnału · Nieznany rodzaj usterki (43)

P20EE

Układ AdBlue: stężenie amoniaku

Zbyt niska moc/brak mocy

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Odczyt 4 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

Brak kodów błędów w tym odczycie.

Odczyt 5 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

Brak kodów błędów w tym odczycie.

Odczyt 6 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

Brak kodów błędów w tym odczycie.

Odczyt 7 Odczyt sterownika

Układ sterowania silnika CR/EDC Delphi 6.2 V2 (Programy podst.)

Brak kodów błędów w tym odczycie.

Odczyt 8 Odczyt sterownika

Układ sterowania silnika EDC Delphi DCM 7.1 V2

Brak kodów błędów w tym odczycie.

Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
