CHEVROLET CAPTIVAChevrolet Captiva zgasł podczas jazdy i nie chciał ponownie odpalić
Captiva zgasła podczas jazdy, a przy próbie ponownego uruchomienia silnik wykonywał jedynie krótki obrót. Sprawdziliśmy, czy nie doszło do mechanicznego zablokowania silnika, a następnie szukaliśmy przyczyny w układzie rozruchowym i instalacji elektrycznej.
Kontekst
Przebieg prac
Wał korbowy dało się obracać ręcznie bez wyczuwalnego oporu. Akumulator miał bardzo niskie napięcie, ale po jego doładowaniu problem z rozruchem pozostał. Skupiliśmy się więc na rozruszniku, kostce stacyjki i instalacji elektrycznej.
Wymieniliśmy kostkę stacyjki oraz rozrusznik. Podczas dalszego sprawdzania odnaleźliśmy problem związany z wiązką i bezpiecznikiem pompy wstępnej, którego obwód był również powiązany z zasilaniem rozrusznika. Pojawiło się podejrzenie przetarcia przewodów, choć dokładnego miejsca nie wskazano. Po wymianie bezpiecznika silnik zaczął się uruchamiać, a samochód odbył jazdę próbną.

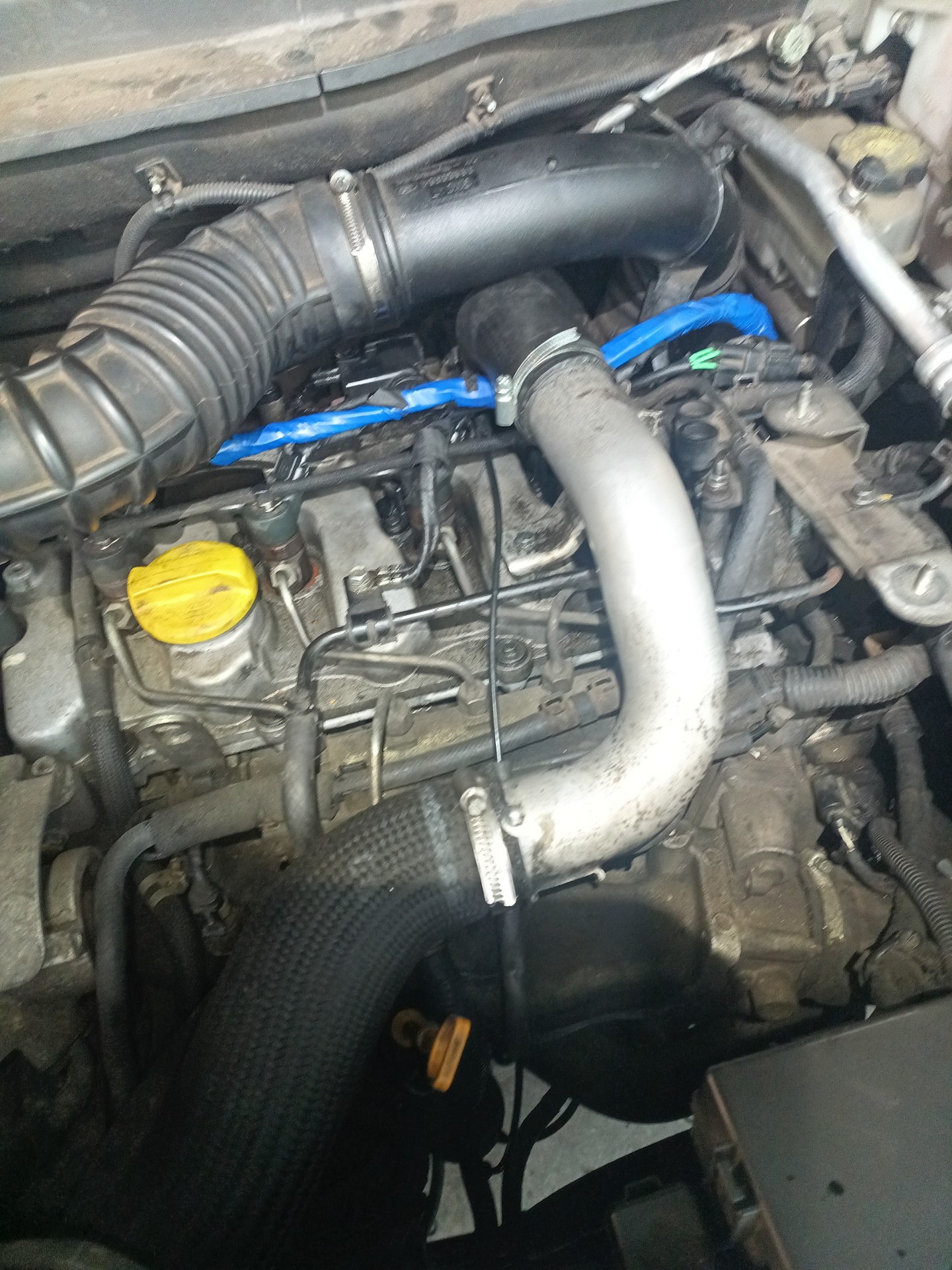

Podczas jazdy ujawniły się jeszcze nieszczelność dolotu i hałas łożyska koła. Sprawdzenie szczelności dymem pozwoliło znaleźć niedokręcone opaski przy intercoolerze i klapie gaszącej. Uszczelniliśmy połączenia, a po uzgodnieniu zakresu wymieniliśmy także prawe przednie łożysko wraz z piastą.

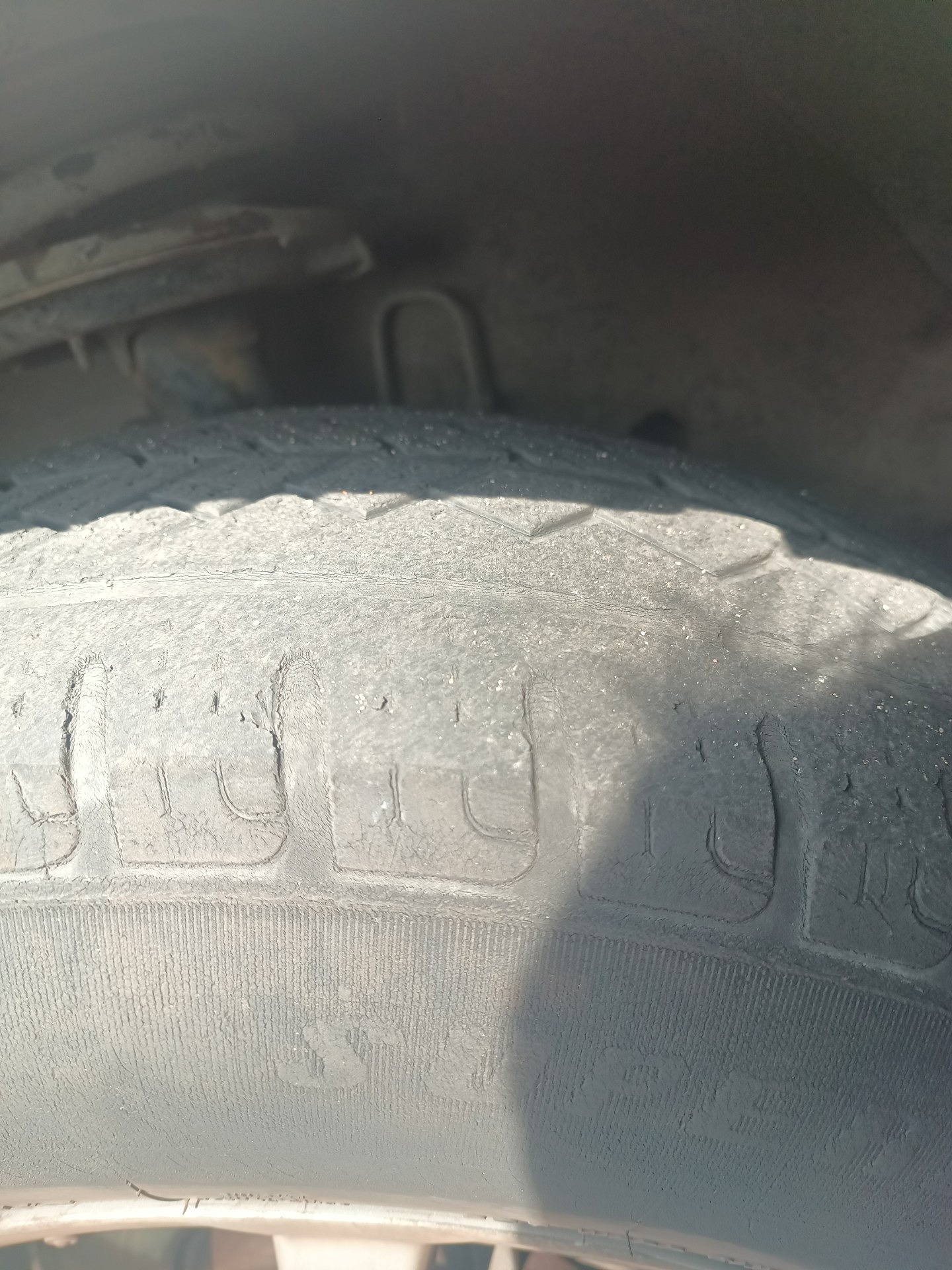

Przednie opony były jednak w bardzo słabym stanie. Zalecono ich wymianę, a dopiero później ustawienie zbieżności. Tej regulacji podczas wizyty nie wykonywaliśmy.
Kontekst

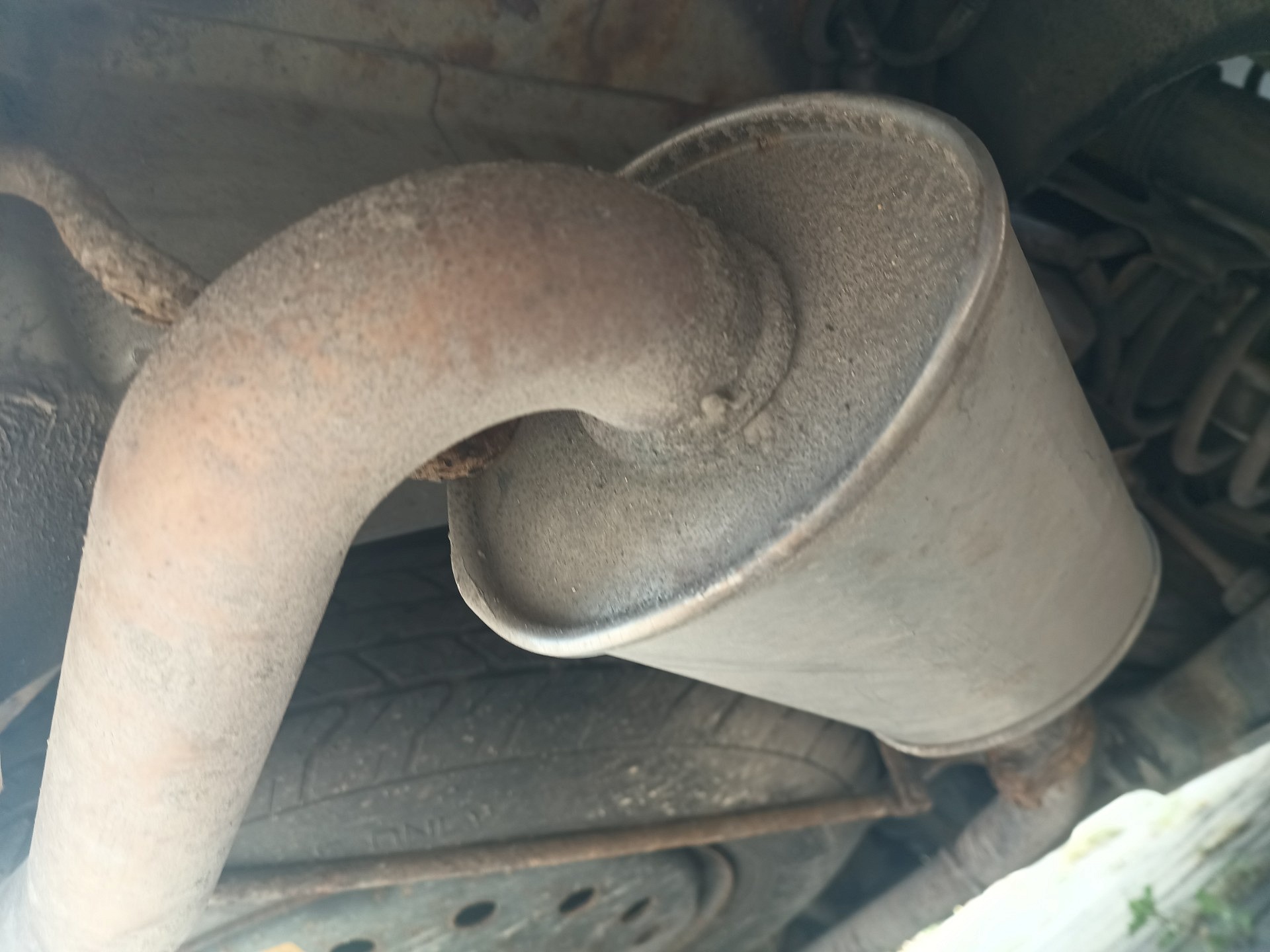

Podwozie i inne
Kontekst

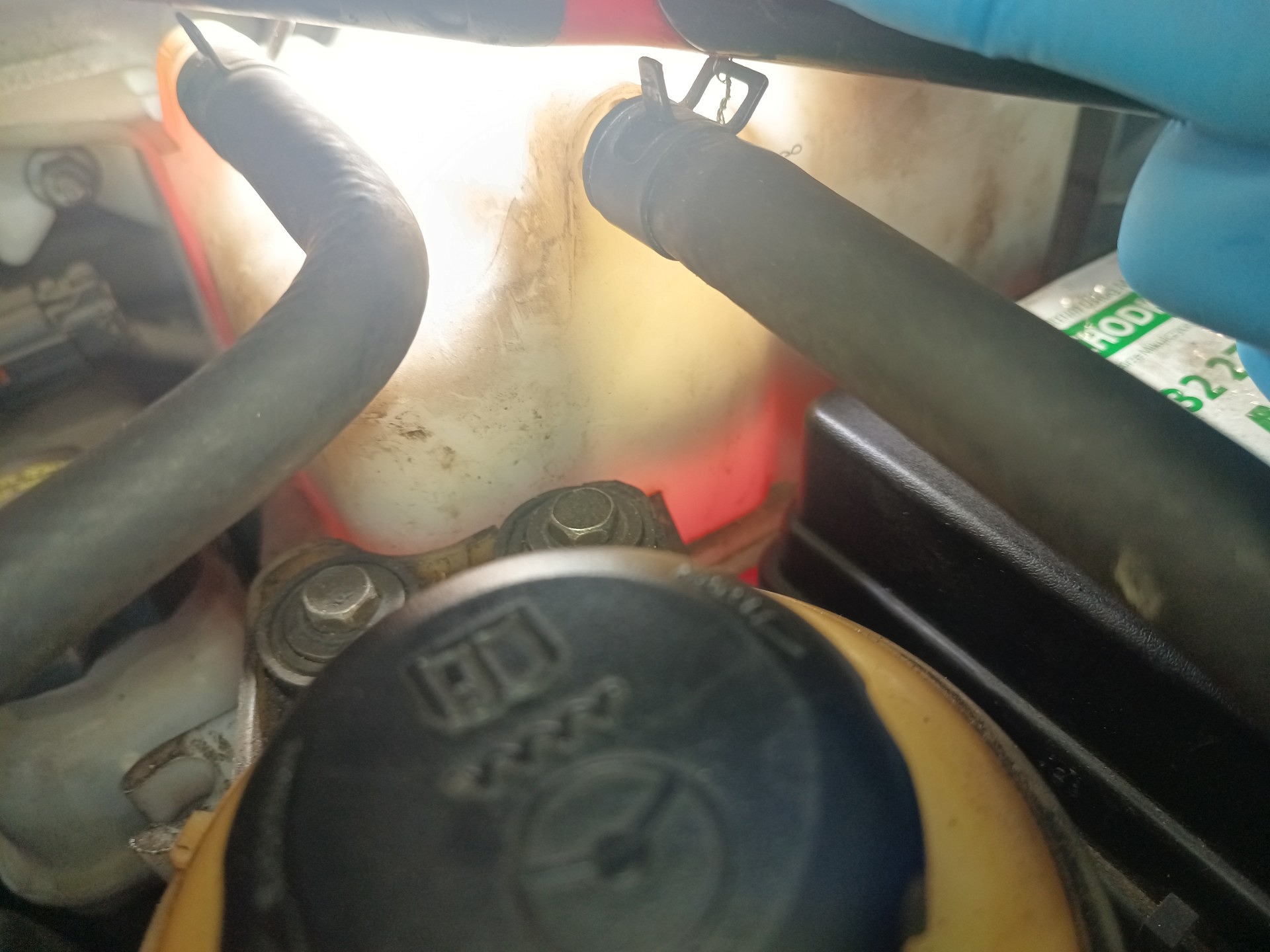

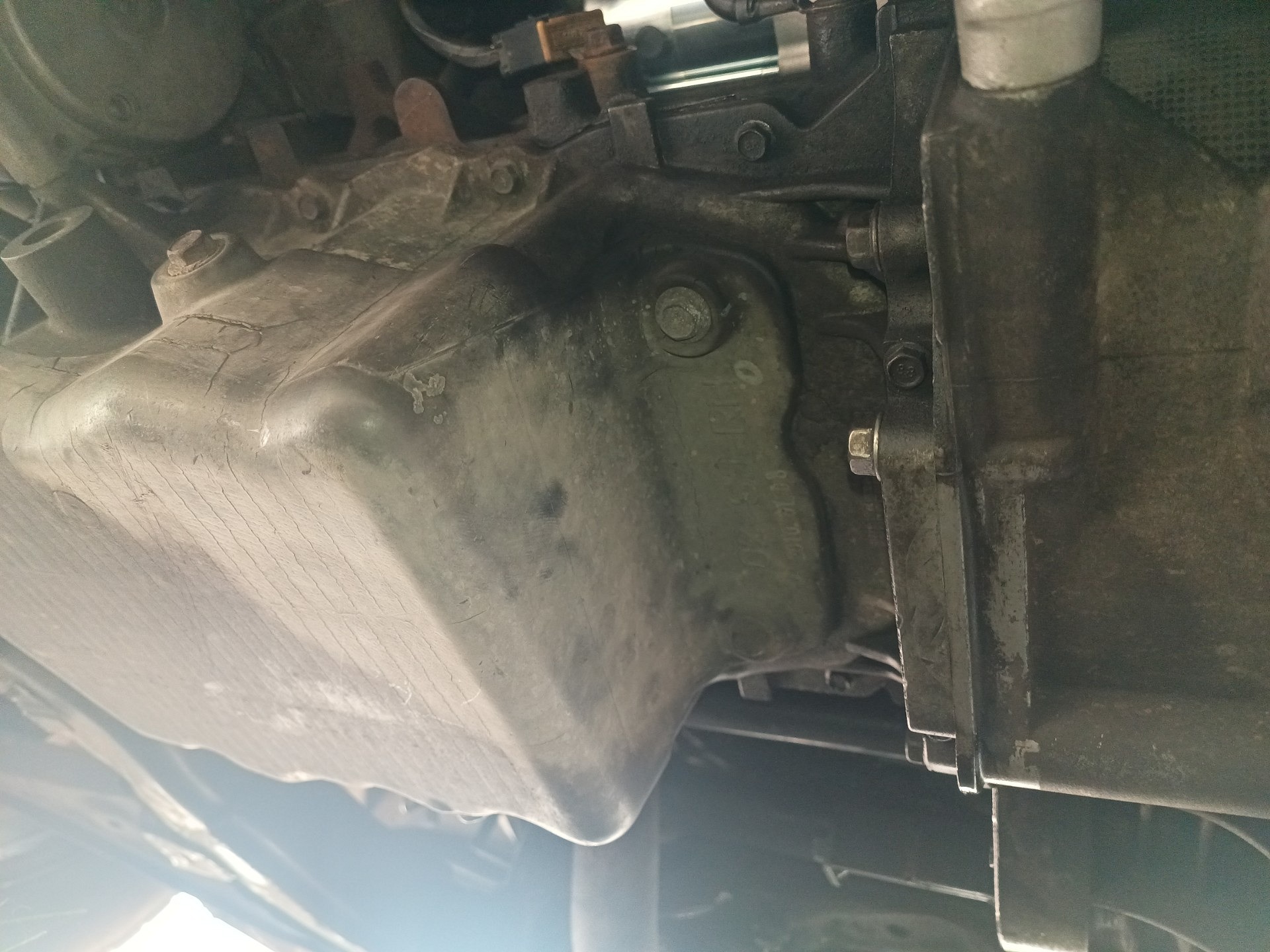

Komora silnika
Kontekst

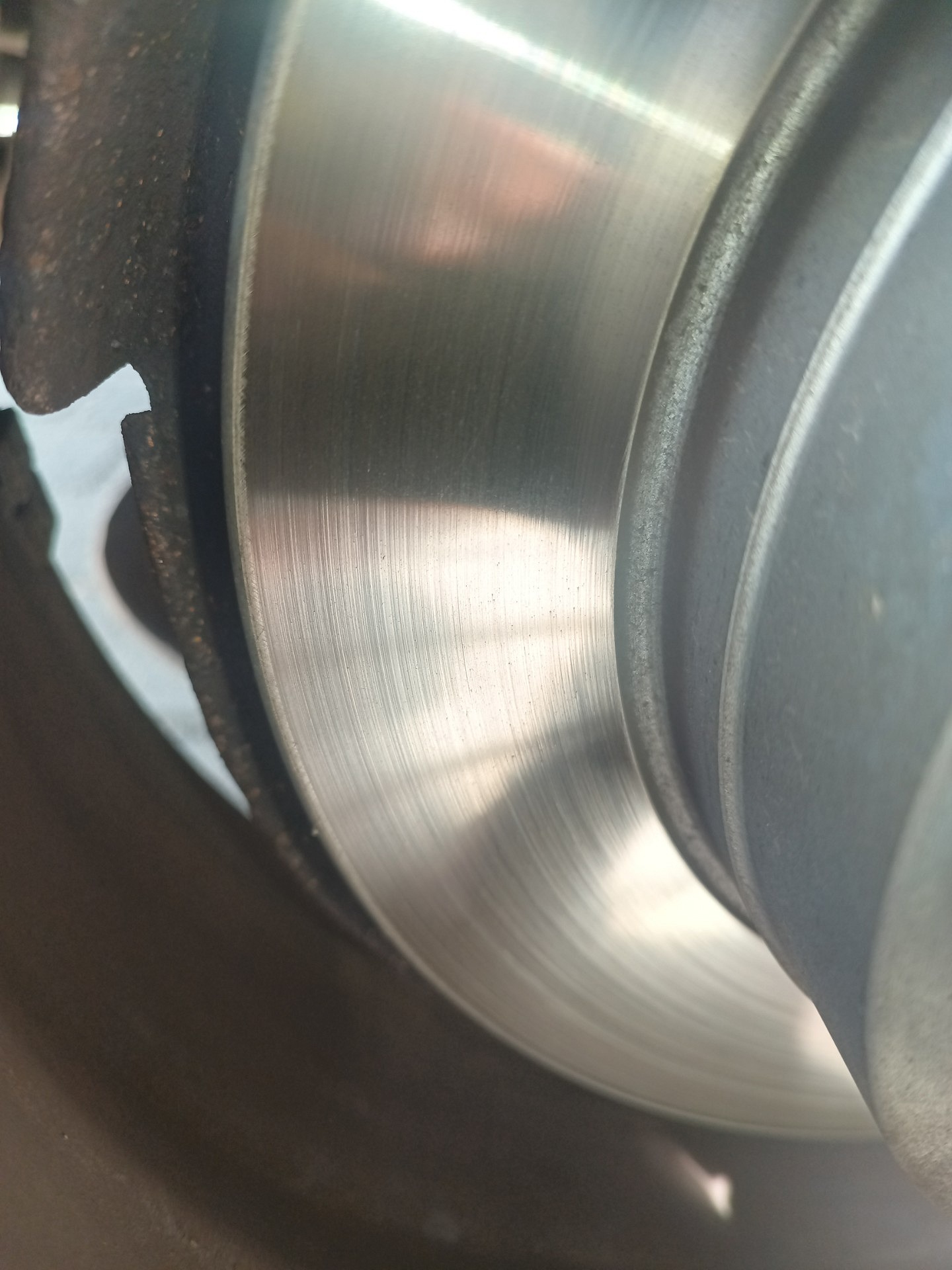

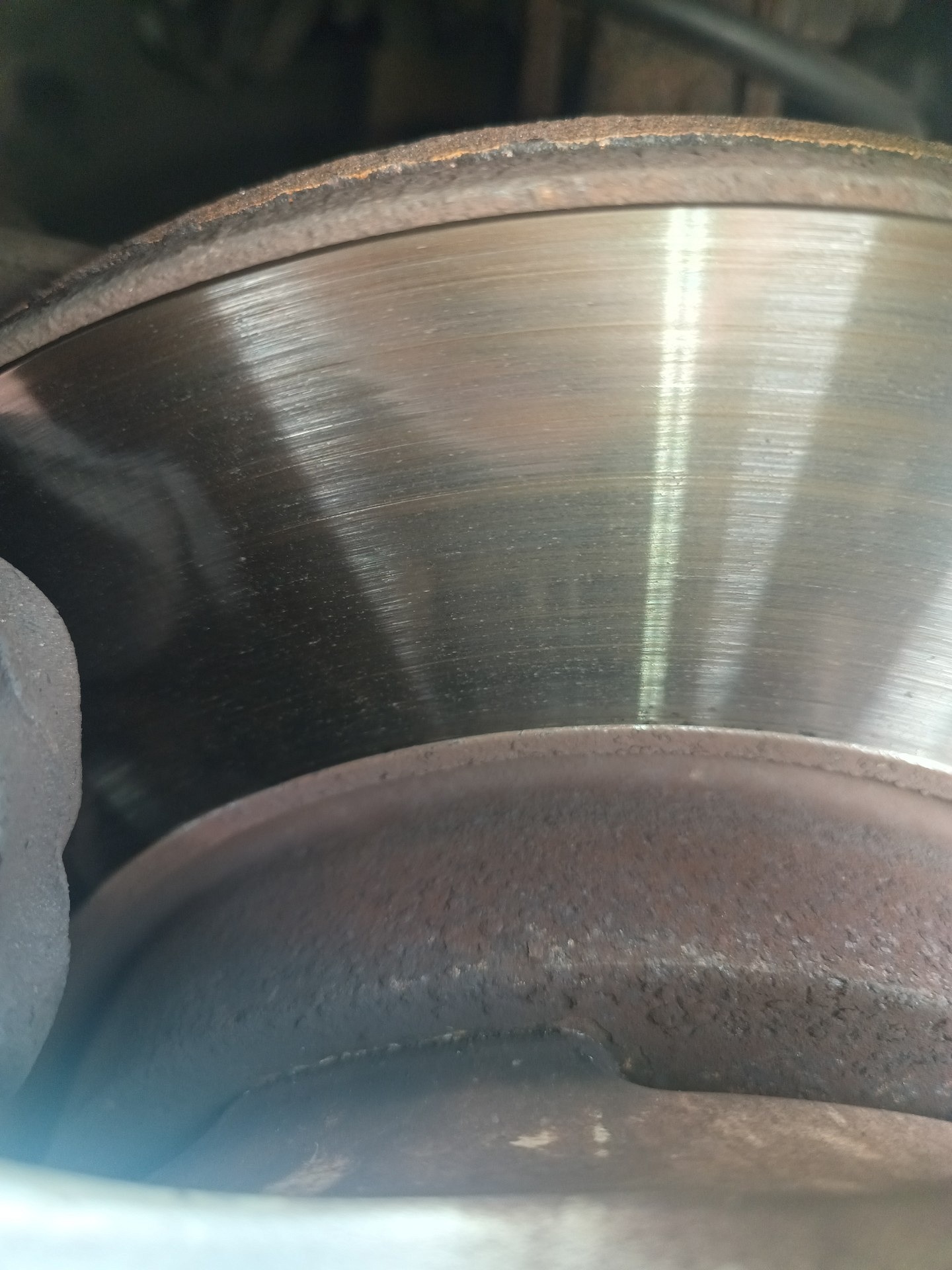

Układ hamulcowy
Kontekst
Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
W odczytach Bosch KTS powtarzały się kody P0401 (zbyt mały przepływ recyrkulacji spalin) i P0622 (zakłócenia monitorowania alternatora). Późniejsze odczyty wykazały również błędy komunikacji między sterownikami. Same kody nie wyjaśniały problemu z rozruchem, dlatego sprawdzaliśmy akumulator, rozrusznik, kostkę stacyjki i instalację elektryczną. Po wymianie kostki stacyjki i rozrusznika oraz zlokalizowaniu problemu w obwodzie bezpiecznika pompy wstępnej udało się uruchomić silnik. W kolejnych odczytach nadal pojawiały się zapisane błędy, więc nie stanowiły one potwierdzenia usunięcia wszystkich nieprawidłowości.
Zobacz odczyty i kody błędów Odczyty: 17
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika EDC 16 C 39
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji MK 60 VAR1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Immobilizer 4.3
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.3
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.3
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 4.3
Brak kodów błędów w tym odczycie.
Dod.cent.skrz.elektr. ZE 4.3
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM C 10 X (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 2 Przegląd układów
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
Odczyt 3 Przegląd układów
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
Odczyt 4 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
Odczyt 5 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
Odczyt 6 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
Brak kodów błędów w tym odczycie.
Odczyt 8 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
Odczyt 9 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
P0645Przek.sprzęgła magn.sprężarki chłodziwa
Otwarty obwód prądowy
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
U0121Komunikacja z systemem
Brak komunikacji
U0140Komunikacja z systemem
Brak komunikacji
U0144Komunikacja z modułem Body Control
Brak komunikacji
Liczba błędów według testera: 8. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 10 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika EDC 16 C 39
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji MK 60 VAR1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Zabezp.antywłamaniowe Immobilizer 4.3
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.3
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.3
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 4.3
Brak kodów błędów w tym odczycie.
Dod.cent.skrz.elektr. ZE 4.3
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM C 10 X (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 11 Przegląd układów
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
U0121Komunikacja z systemem
Brak komunikacji
U0140Komunikacja z systemem
Brak komunikacji
U0144Komunikacja z modułem Body Control
Brak komunikacji
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji MK 60 VAR1
U2106Komunikacja z systemem
Brak komunikacji
U2105Komunikacja z komponentem
Brak komunikacji
Odczyt 12 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika EDC 16 C 39
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny program stabilizacji MK 60 VAR1
Brak kodów błędów w tym odczycie.
Zabezp.antywłamaniowe Immobilizer 4.3
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Automatyka klimatyzacyjna 4.3
Brak kodów błędów w tym odczycie.
Oprzyrządowanie Tablica wskaźników 4.3
Brak kodów błędów w tym odczycie.
Centrala elektroniczna ZE 4.3
Brak kodów błędów w tym odczycie.
Dod.cent.skrz.elektr. ZE 4.3
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM C 10 X (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 13 Przegląd układów
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
U0121Komunikacja z systemem
Brak komunikacji
U0140Komunikacja z systemem
Brak komunikacji
U0144Komunikacja z modułem Body Control
Brak komunikacji
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 14 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
Brak kodów błędów w tym odczycie.
Odczyt 15 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
Brak kodów błędów w tym odczycie.
Odczyt 16 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
Brak kodów błędów w tym odczycie.
Odczyt 17 Odczyt sterownika
Układ sterowania silnika EDC 16 C 39
P0401układ recyrkulacji spalin
Za mała ilość
P0622prądnica: monitorowanie pola (zacisk F)
Zakłócenia działania
U0121Komunikacja z systemem
Brak komunikacji
U0140Komunikacja z systemem
Brak komunikacji
U0144Komunikacja z modułem Body Control
Brak komunikacji
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
