Rzeczywista realizacja
OPEL INSIGNIA AWyciek oleju z napędu 4x4 – konieczne otwarcie skrzynki rozdzielczej
W Oplu Insignia A z napędem 4x4 olej wyciekał na połączeniu skrzyni biegów ze skrzynką rozdzielczą. Podczas naprawy okazało się, że jeden z uszczelniaczy jest osadzony wewnątrz skrzynki i do jego wymiany konieczne jest jej otwarcie.
Kontekst
Przebieg prac przy skrzynce rozdzielczej
Początkowo zakres naprawy obejmował wymianę uszczelniaczy dostępnych od zewnątrz. Po demontażu i wyjęciu jednego z nich okazało się, że kolejny znajduje się wewnątrz skrzynki rozdzielczej. Bez jej otwarcia nie da się go wymienić, a wyciek oleju przekładniowego mógłby pozostać.
Wyjaśniliśmy kierowcy komplikację i uzyskaliśmy zgodę na rozebranie skrzynki. Uzgodniony zakres obejmuje wymianę uszczelnień, prace wymagające demontażu elementów podwozia i napędu oraz wymianę oleju w skrzynce rozdzielczej i automatycznej skrzyni biegów. Przewidziano również ustawienie zbieżności przednich kół.

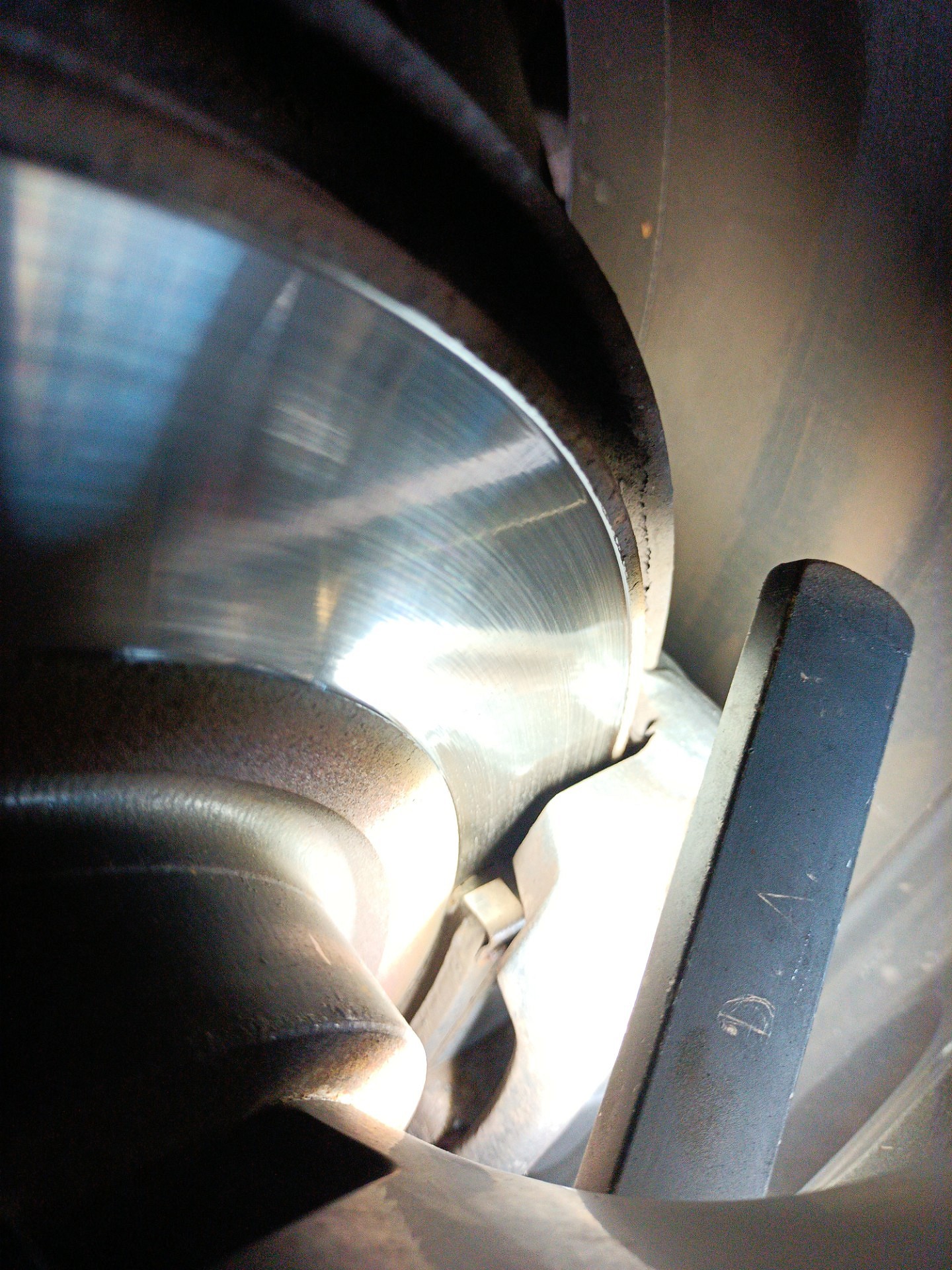

Podczas dodatkowej kontroli odnotowaliśmy około 25% pozostałej okładziny tylnych klocków hamulcowych. Warto uwzględnić ich stan przy kolejnym serwisie. Naprawa skrzynki pozostaje w toku, dlatego nie mamy jeszcze potwierdzenia końcowej szczelności. Przy aktywnym wycieku i niepewnym poziomie oleju przekładniowego dalsza jazda może grozić uszkodzeniem napędu. W takiej sytuacji bezpieczniejszym rozwiązaniem jest transport samochodu zamiast kontynuowania jazdy.
Kontekst

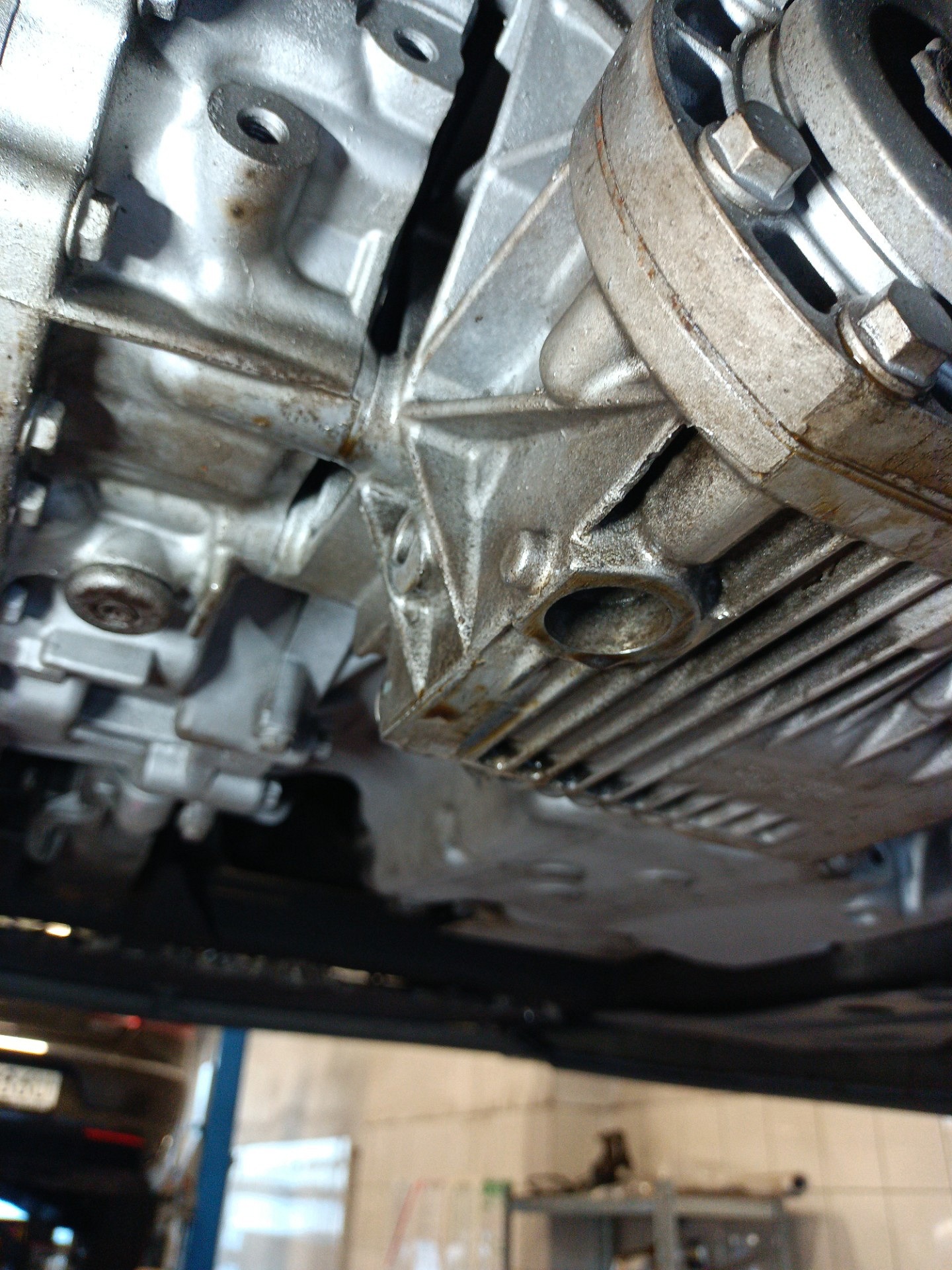

Wyciek na połączeniu skrzyni biegów i skrzynki rozdzielczej
Kontekst

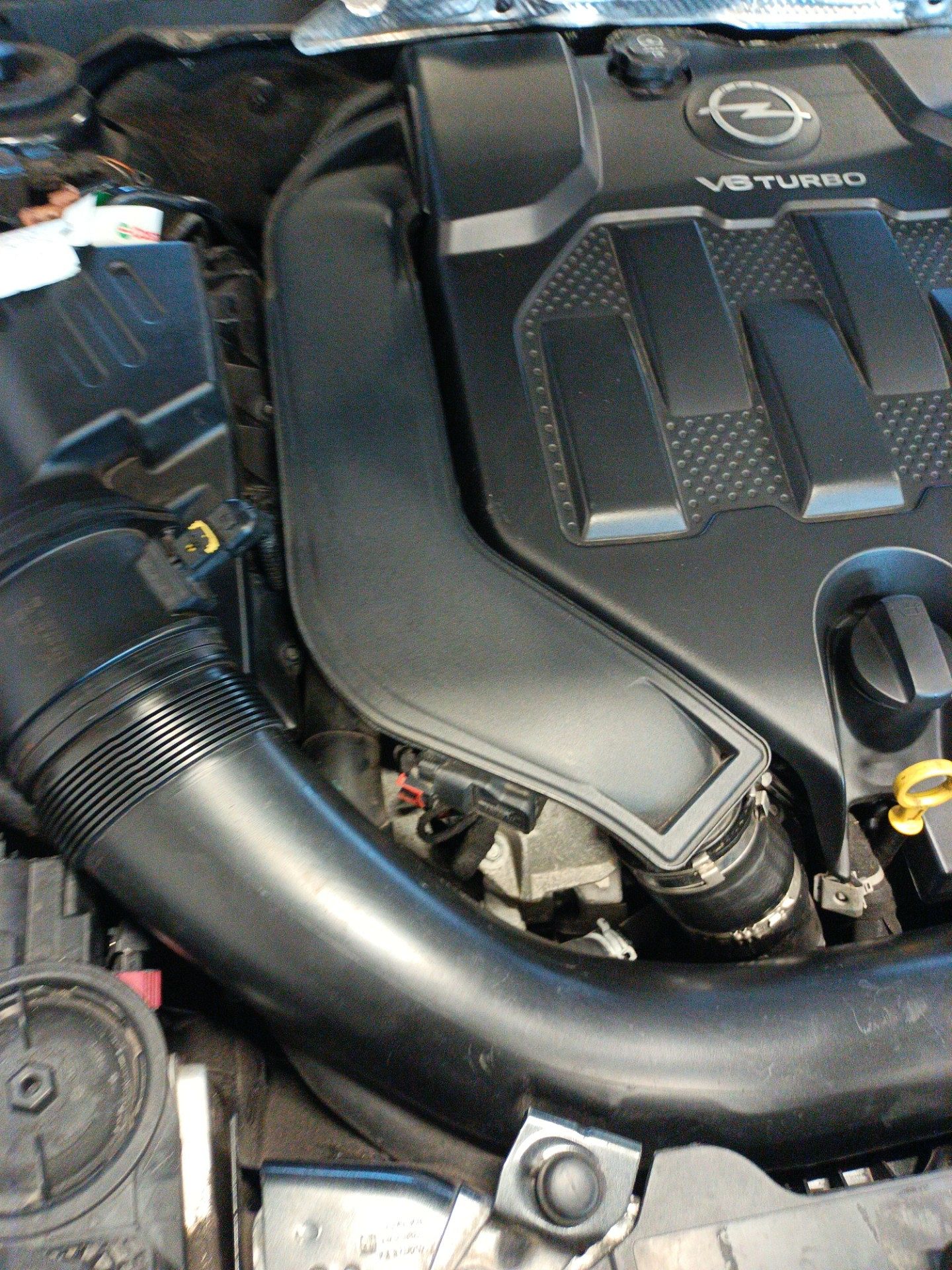

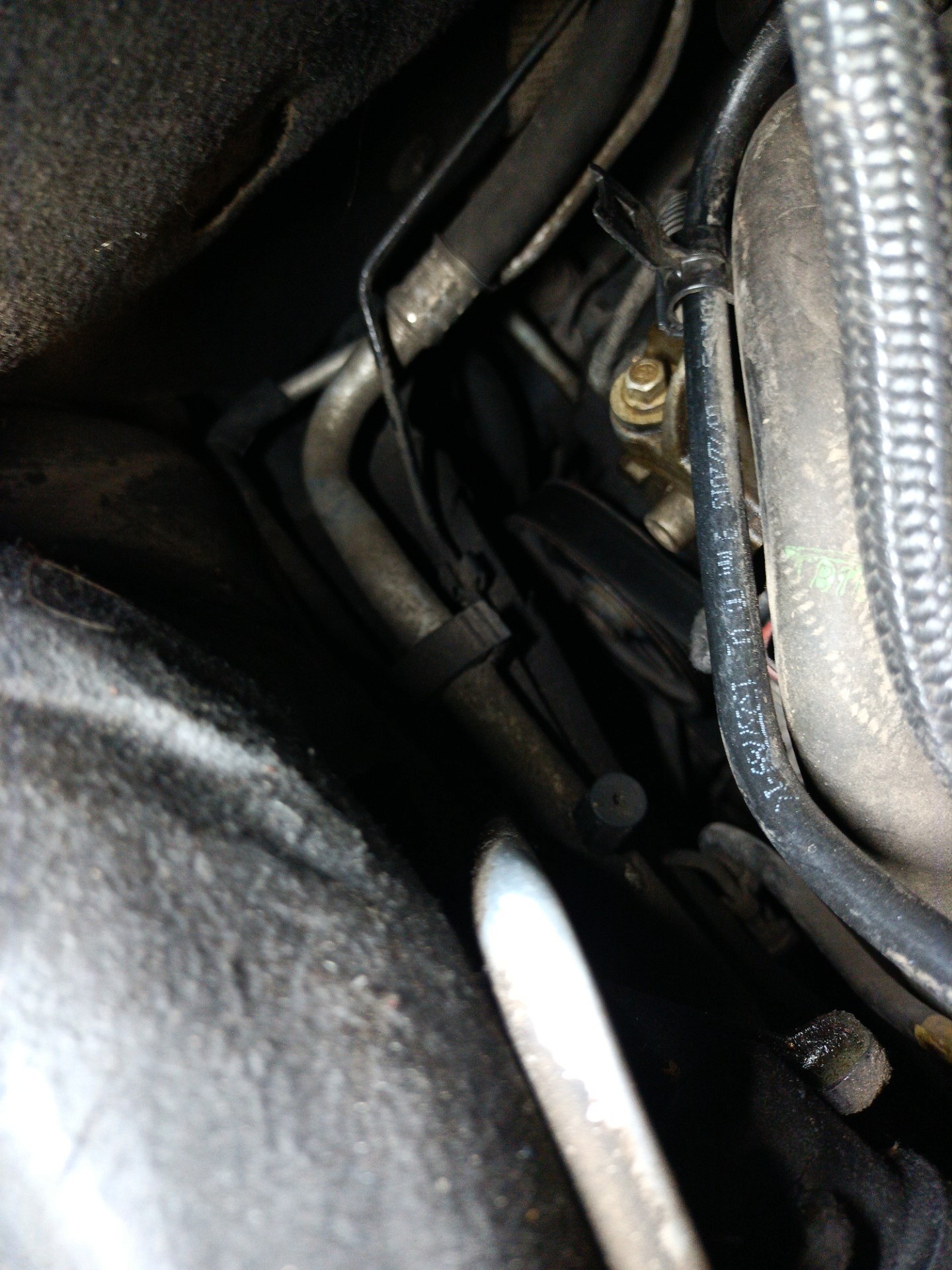

Komora silnika – informacja o rozrządzie
Kontekst

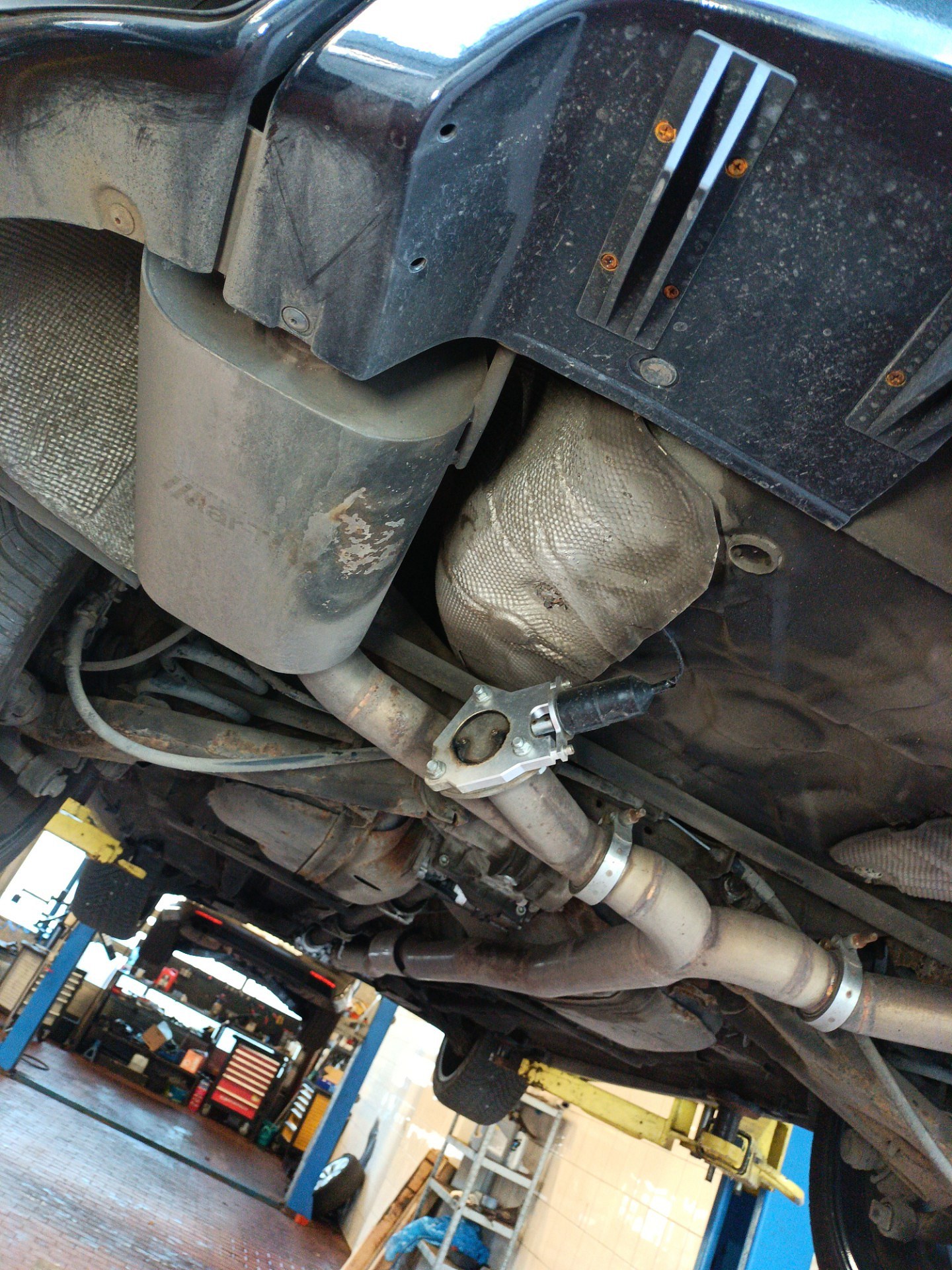

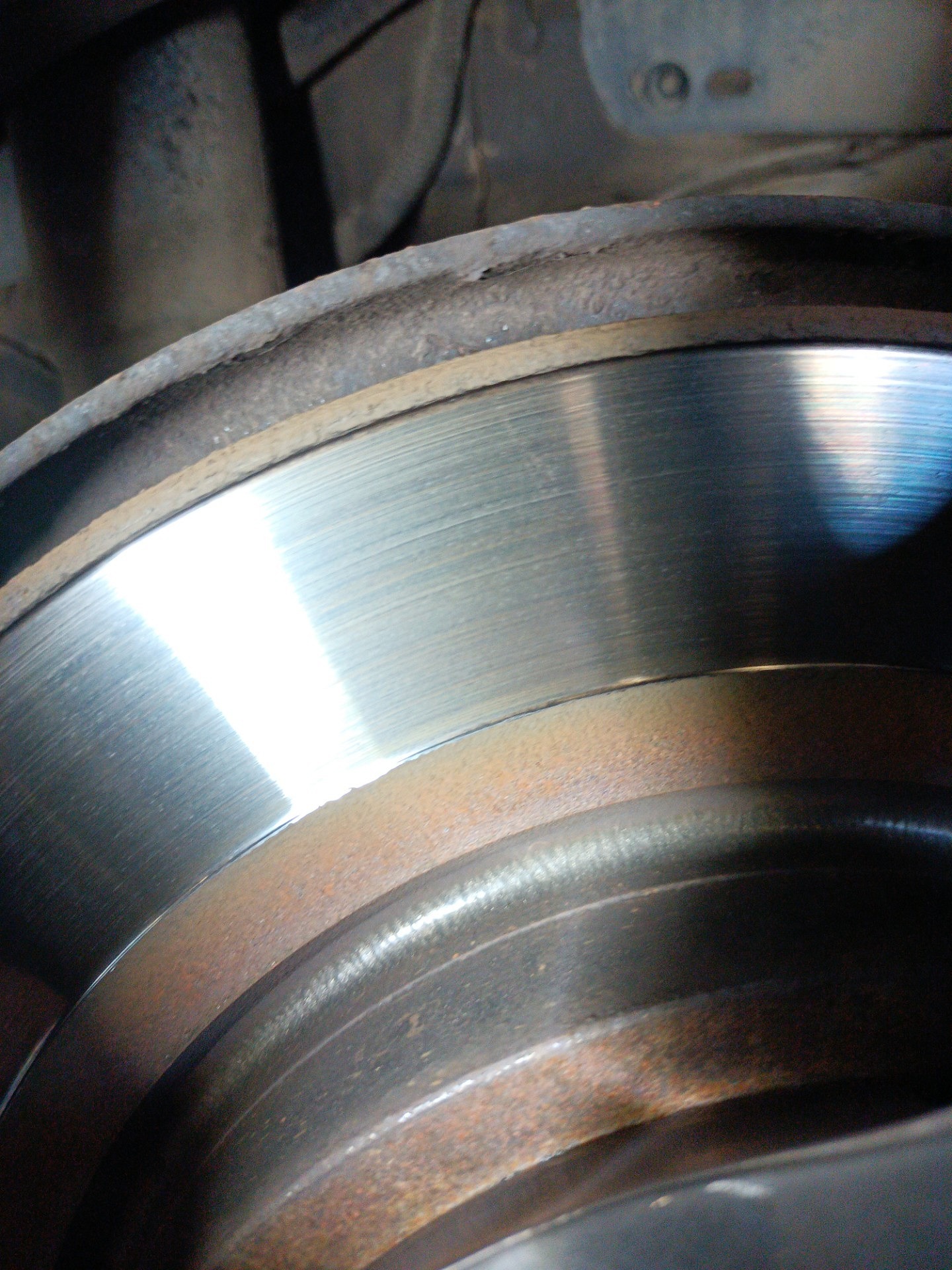

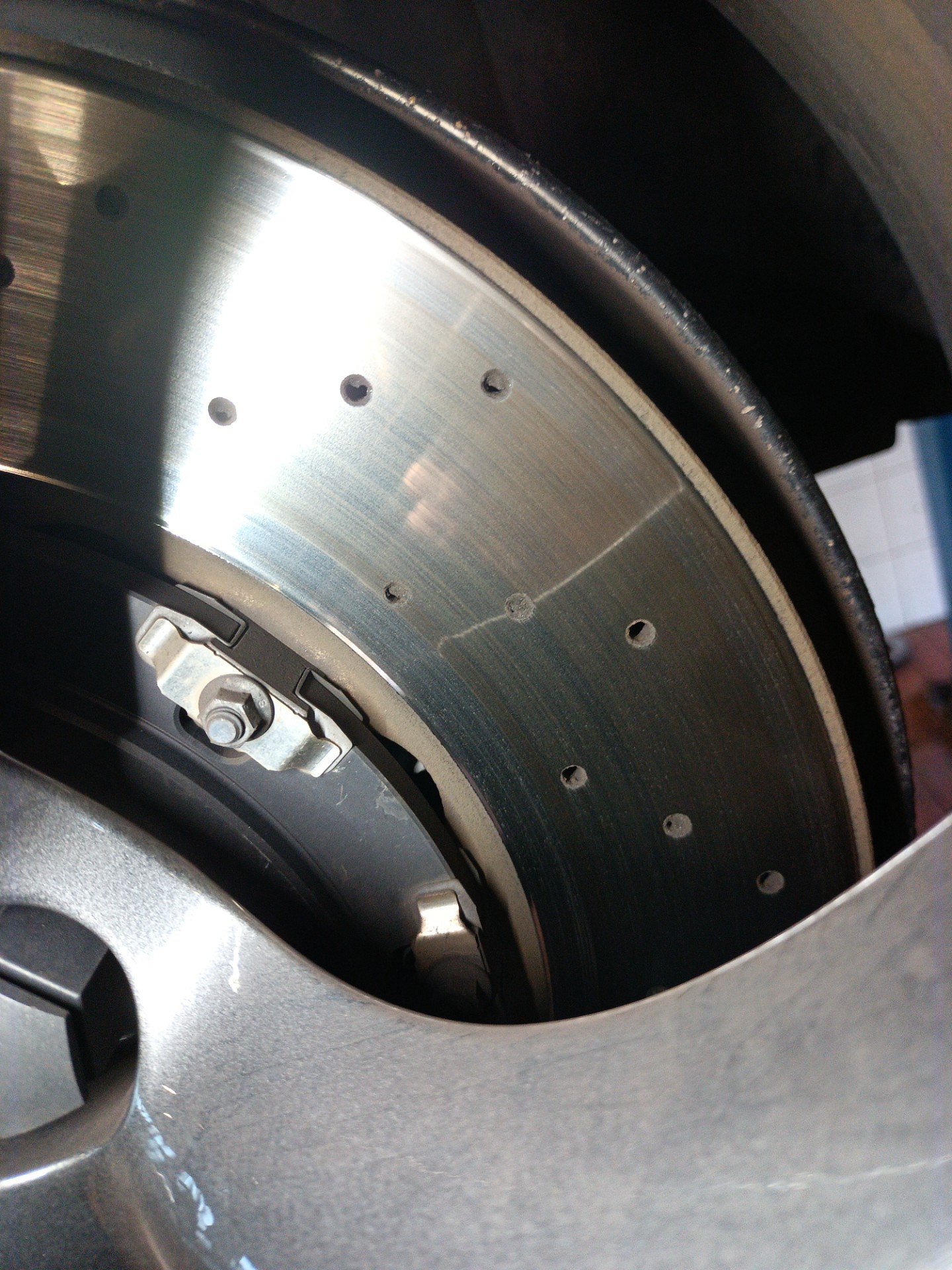

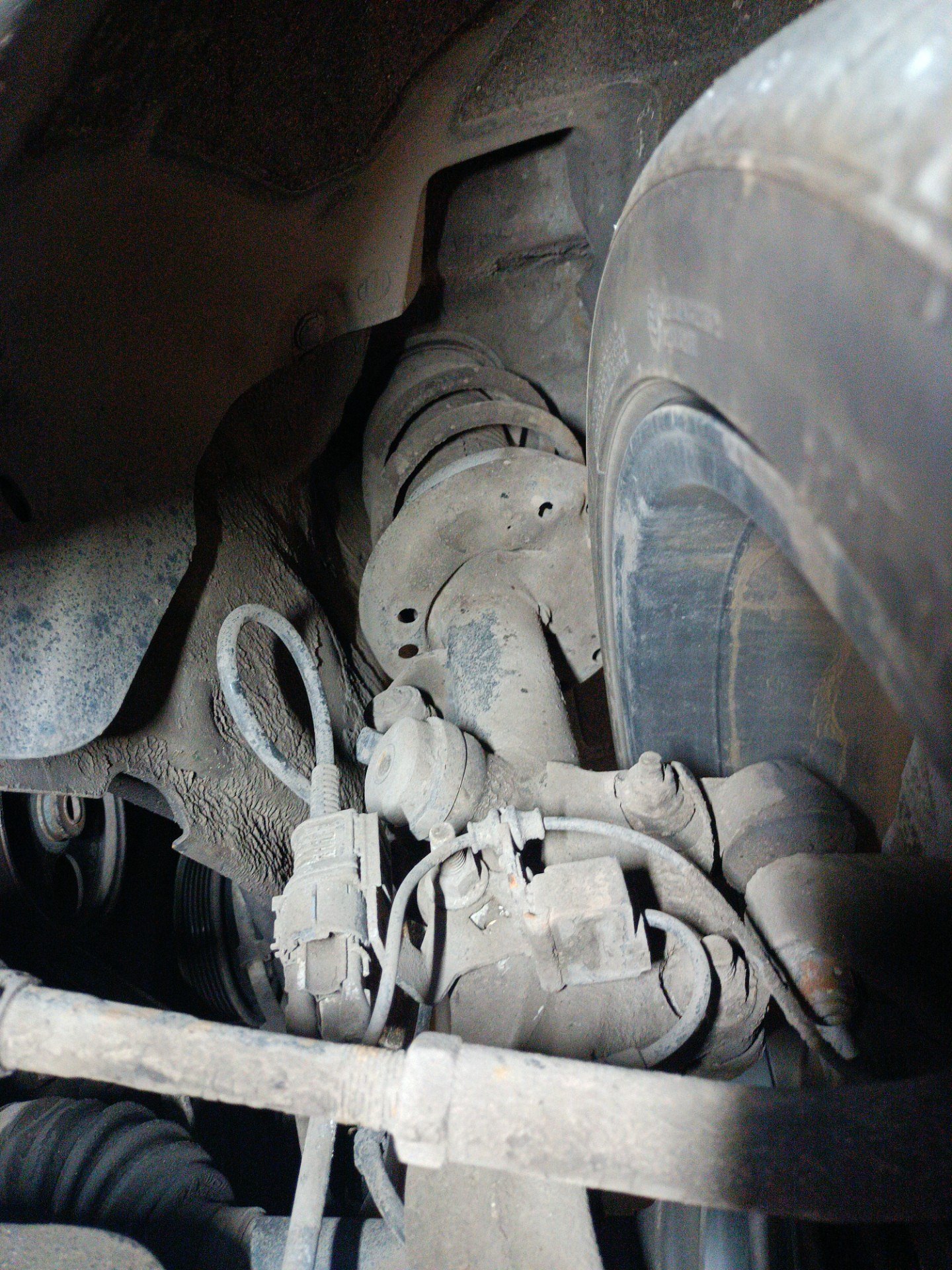

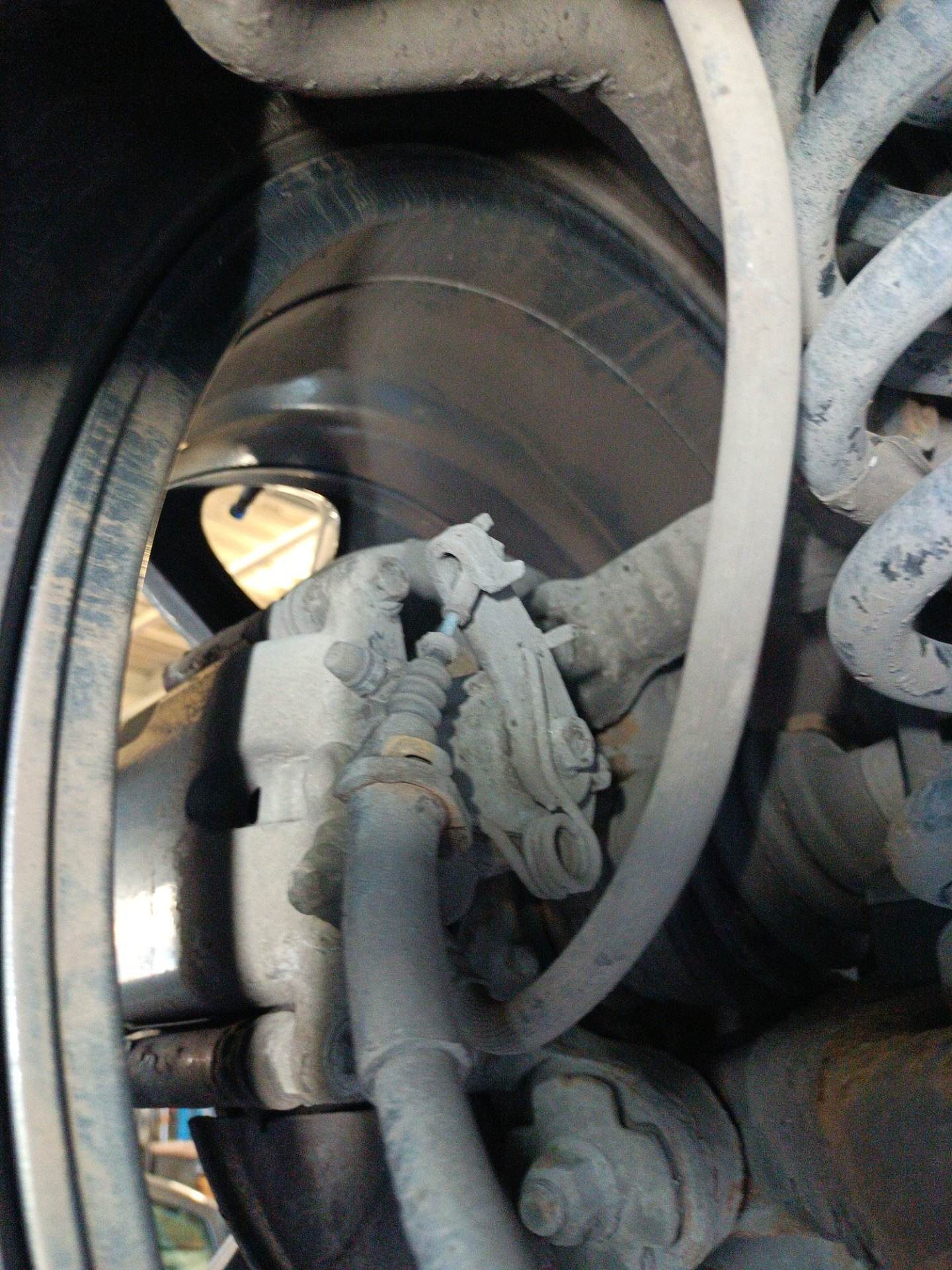

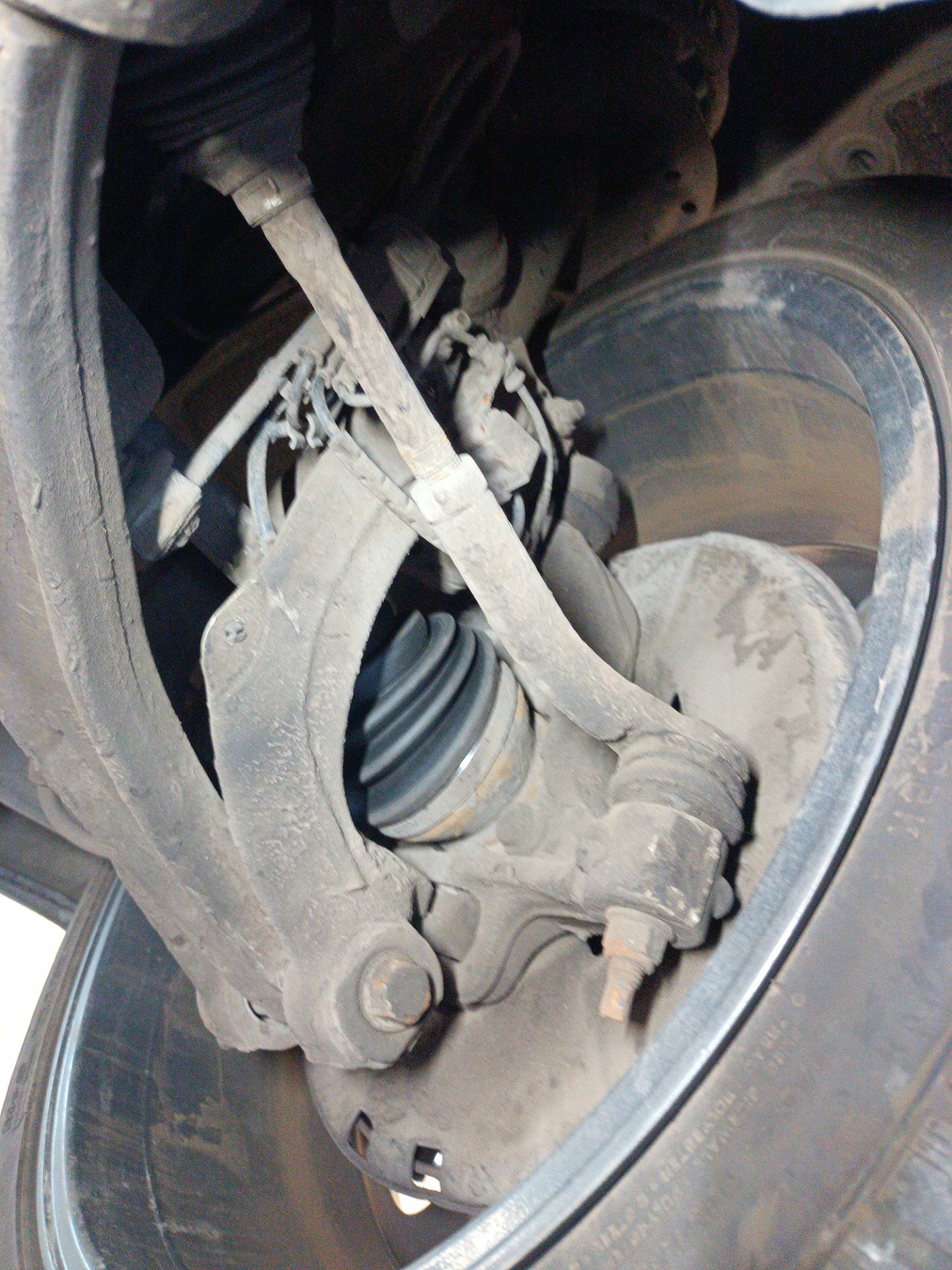

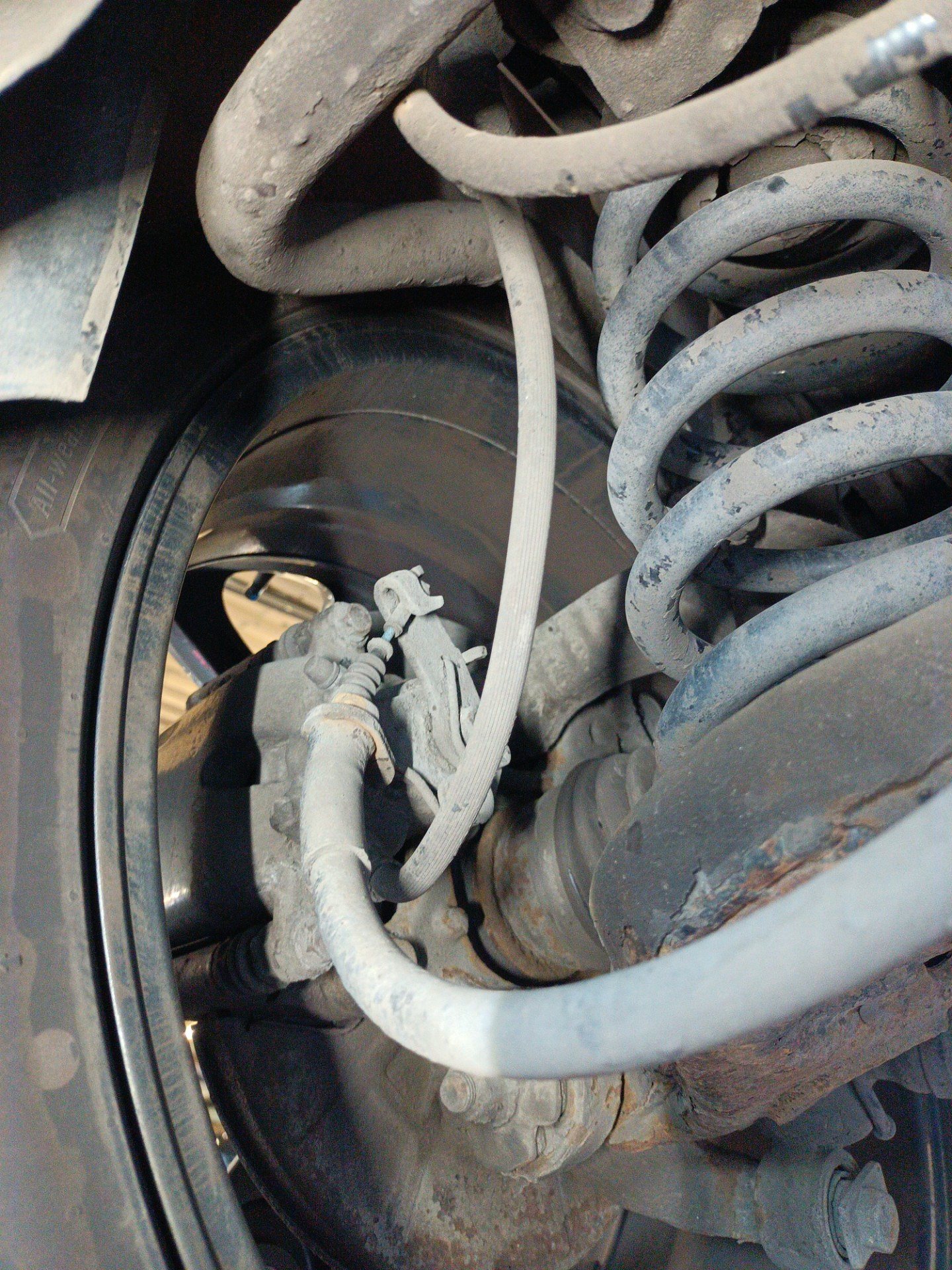

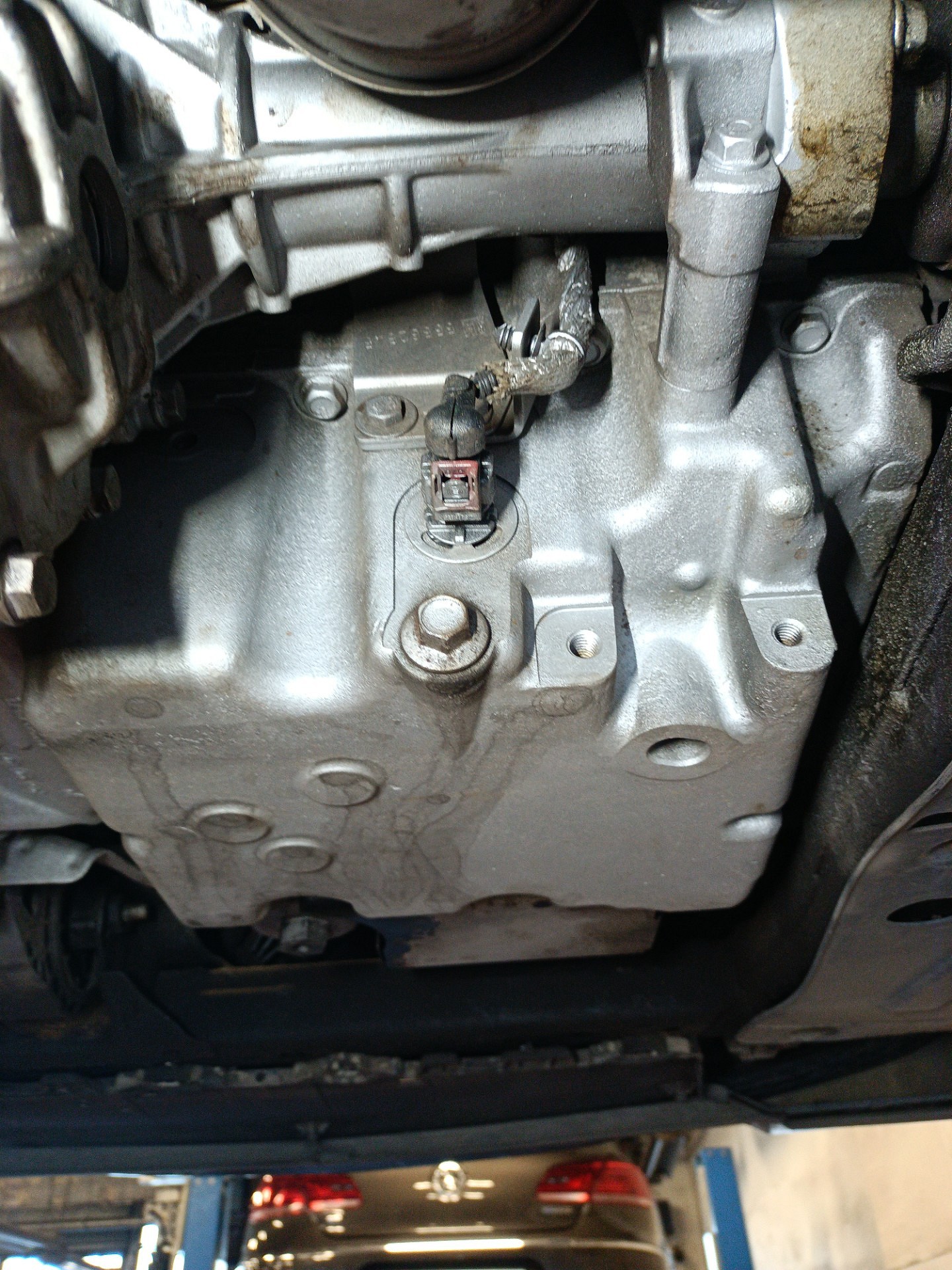

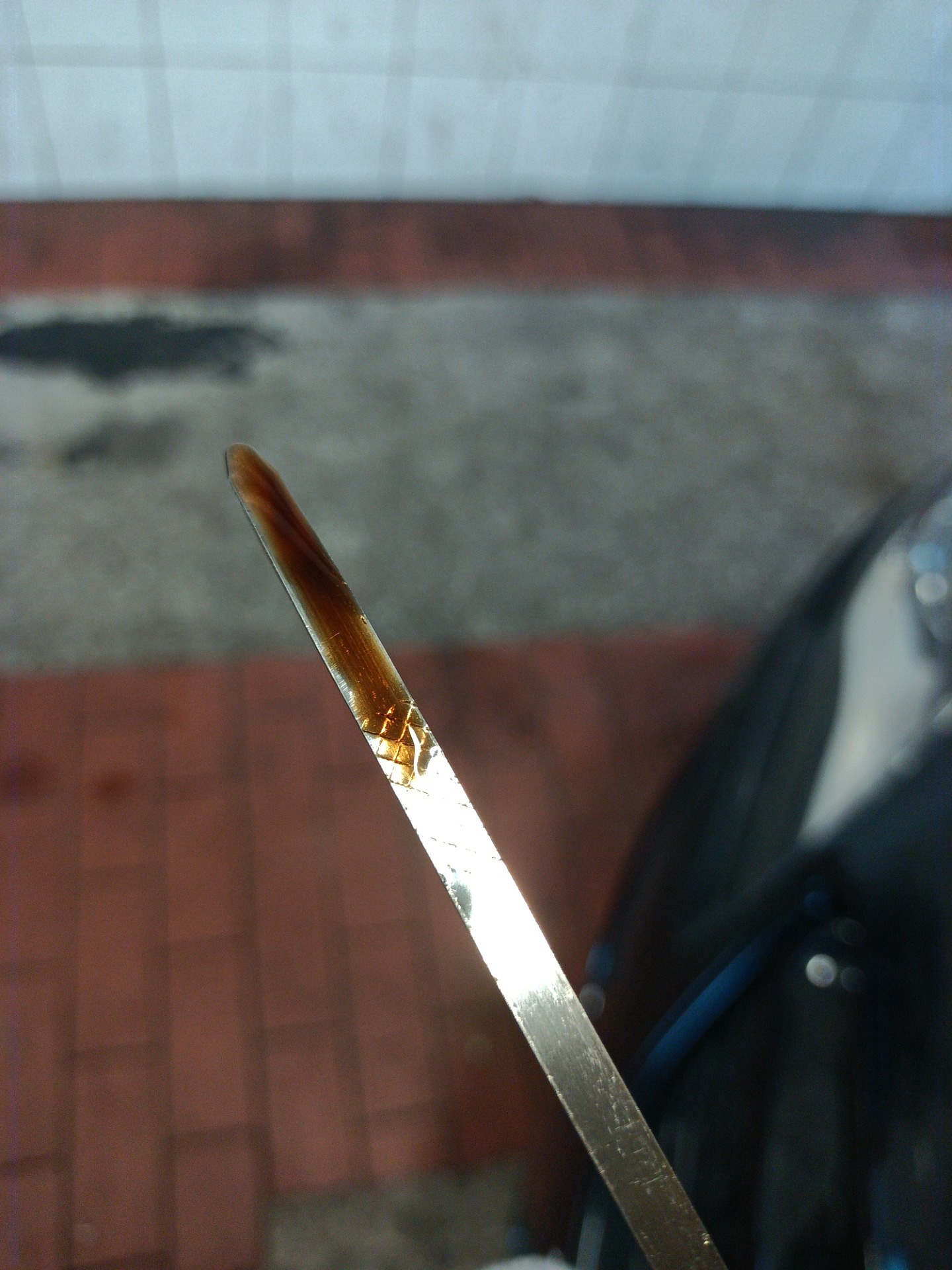

Zdjęcia z kontroli pozostałych układów
Odczyt sterowników
Diagnostyka komputerowa
Podczas diagnostyki Bosch KTS odczytaliśmy między innymi kod P0522 dotyczący zbyt niskiego napięcia sygnału czujnika ciśnienia oleju oraz U0126 wskazujący na brak komunikacji ze sterownikiem skrzynki rozdzielczej. W kolejnych odczytach tych kodów już nie odnotowano. Nie potwierdza to jednak usunięcia ich przyczyn. Miejsce wycieku oleju ustaliliśmy podczas kontroli mechanicznej, niezależnie od zapisów diagnostyki komputerowej.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Układ sterowania silnika
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 2 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
U0422Komunikacja z systemem
Niestabilne dane
P0522Czujnik ciśnienia oleju
Zbyt niskie napięcie
Odczyt 3 Odczyt sterownika
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Odczyt 4 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 5 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
U0126Komunikacja z komponentem
Brak komunikacji
Odczyt 6 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Przegląd układów
Układ sterowania silnika Motronic ME 9.6.1
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 8 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 9 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 10 Odczyt sterownika
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Układ sterowania silnika
Brak kodów błędów w tym odczycie.
Sterownik EKP
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automat 6-biegowy AF 40-1
Brak kodów błędów w tym odczycie.
Urządzenie sterujące hamulców
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Kierowanie
Brak kodów błędów w tym odczycie.
Sterowanie układu jezdnego
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 1
Brak kodów błędów w tym odczycie.
Sterowanie oświetleniem 2
Brak kodów błędów w tym odczycie.
Elektroniczny hamulec postojowy
Brak kodów błędów w tym odczycie.
Sterownik audio-nawigacji
Brak kodów błędów w tym odczycie.
Informacje dla kierowcy Audio/nawigacja
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Obsługa Audio
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Touchpad
Brak kodów błędów w tym odczycie.
Automat.blok.mech.różn.
Brak kodów błędów w tym odczycie.
Centrala elektroniczna
Brak kodów błędów w tym odczycie.
Czujn. kąta skr. kierownicy ESP
Brak kodów błędów w tym odczycie.
Poduszka powietrzna
Brak kodów błędów w tym odczycie.
Ogrzewanie/klimatyzacja Moduł obsługi ukł. klimatyzacji
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak kodów błędów w tym odczycie.
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak kodów błędów w tym odczycie.
sterown.przyczepy
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Elektronika komfortu Sterownik fotela strona kierowcy
Brak kodów błędów w tym odczycie.
Kontrola odległości przy parkowaniu(PDK)
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 12 Odczyt sterownika
Ster.skrzyni biegów skrzynia rozdzielcza 4.0
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
