Rzeczywista realizacja
VW PASSAT B7Brak sygnału ABS – uszkodzona piasta i pilna wymiana paska osprzętu
Samochód trafił do nas z problemem sygnału prędkości prawego tylnego koła oraz na serwis olejowy automatycznej skrzyni biegów. Podczas weryfikacji wykryliśmy uszkodzony pierścień nadajnika ABS w piaście. Dodatkowo postrzępiony pasek osprzętu i niepokojące fragmenty znalezione w oleju silnikowym zmieniły plan dalszych prac.
Kontekst
Przebieg prac
Odczyt błędów wskazał brak sygnału z prawego tylnego czujnika ABS. Podczas sprawdzania ustaliliśmy, że korozja zniszczyła pierścień nadajnika zintegrowany z piastą. Sama wymiana czujnika nie wystarczyłaby do usunięcia tej przyczyny. Wyjaśniliśmy kierowcy konieczność rozszerzenia naprawy, a po uzgodnieniu zakresu wymieniliśmy piastę z łożyskiem oraz czujnik ABS.
Przy spuszczaniu oleju silnikowego znaleźliśmy włókniste fragmenty, a pasek wielorowkowy był już mocno postrzępiony. Pojawiło się podejrzenie, że fragmenty mogą pochodzić z napędu pompy oleju. Dalsza weryfikacja nie pozwoliła jednak potwierdzić ich pochodzenia.

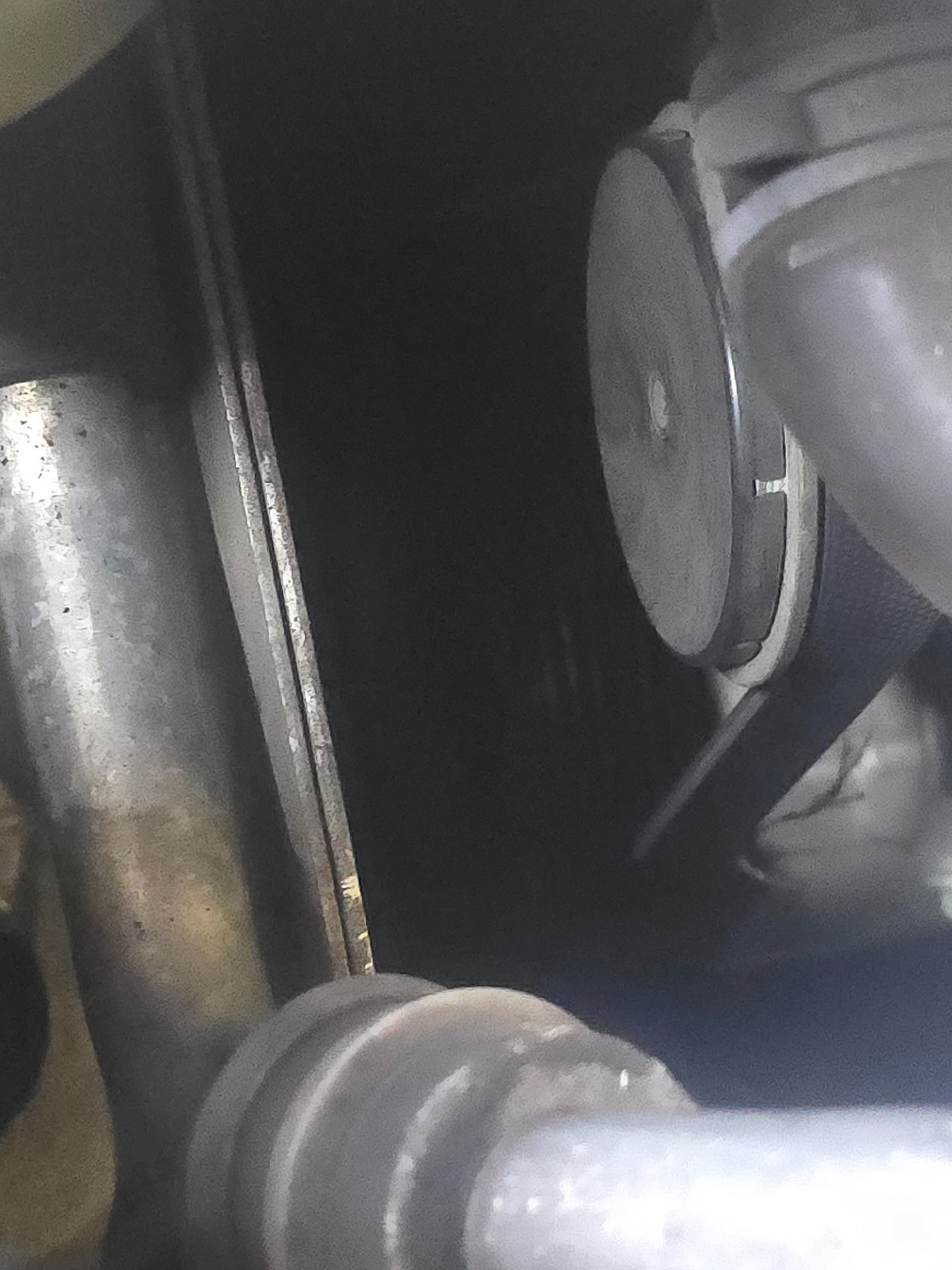

Po rozmowie z kierowcą przyspieszyliśmy planowaną wcześniej wymianę rozrządu. Zamontowaliśmy nowy zestaw z pompą cieczy, wymieniliśmy uszczelniacze po stronie rozrządu i pasek osprzętu. Wymieniliśmy również płyn chłodzący i odpowietrzyliśmy układ.
Zakończyliśmy także serwis olejowy silnika z filtrami oraz grawitacyjną wymianę oleju i filtra hydrauliki automatycznej skrzyni biegów.
Kontekst

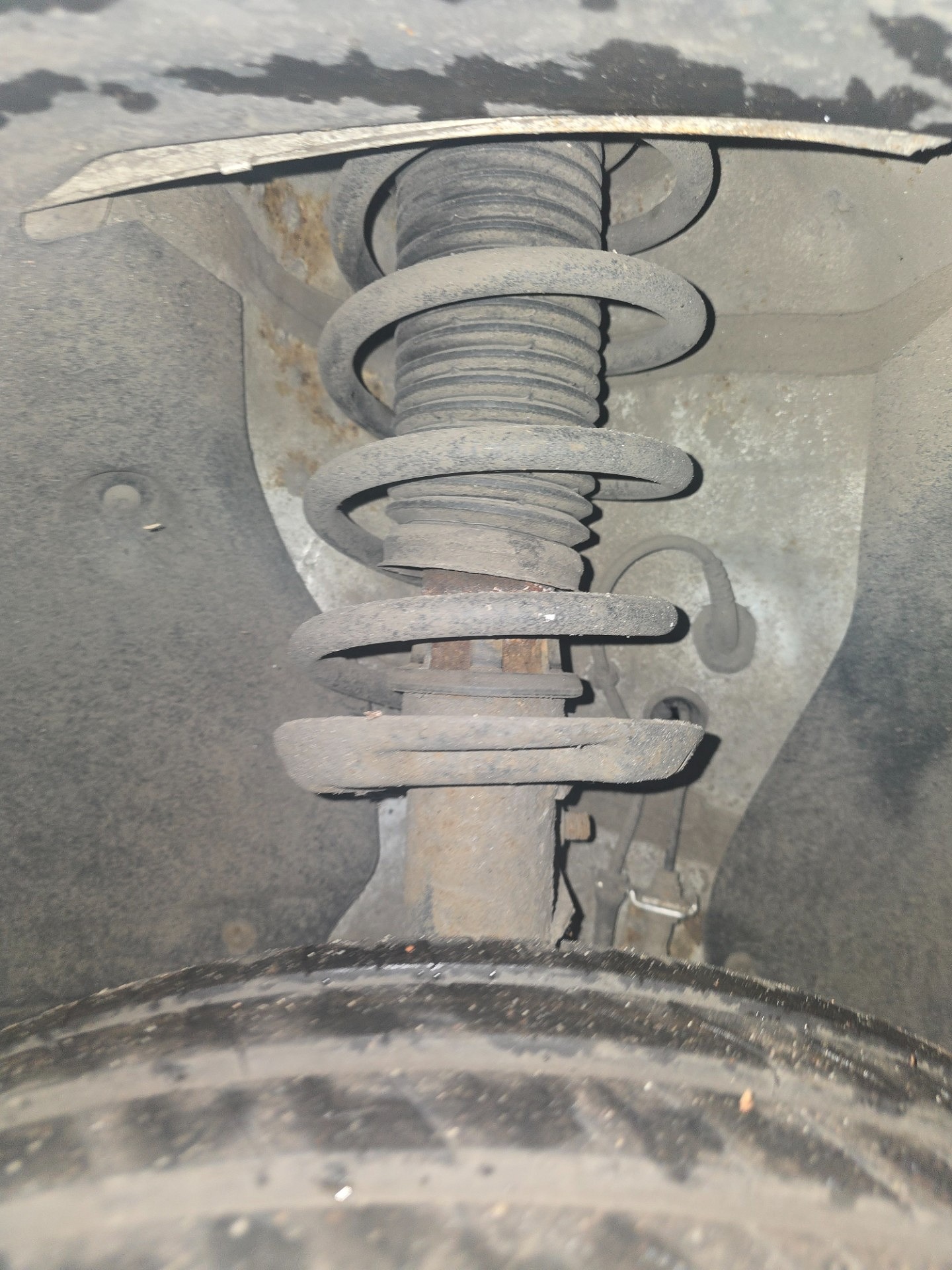

Zawieszenie i amortyzacja

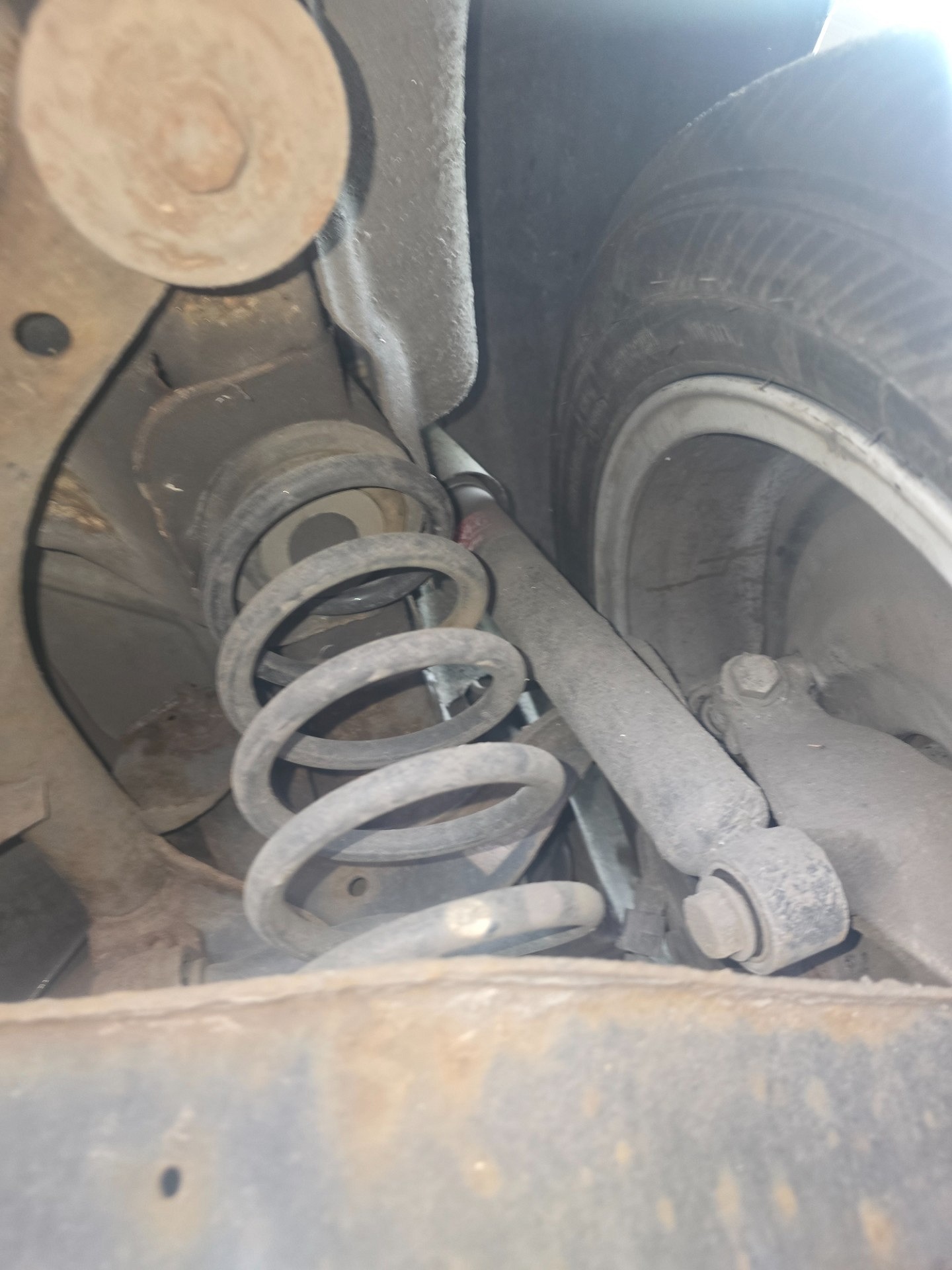

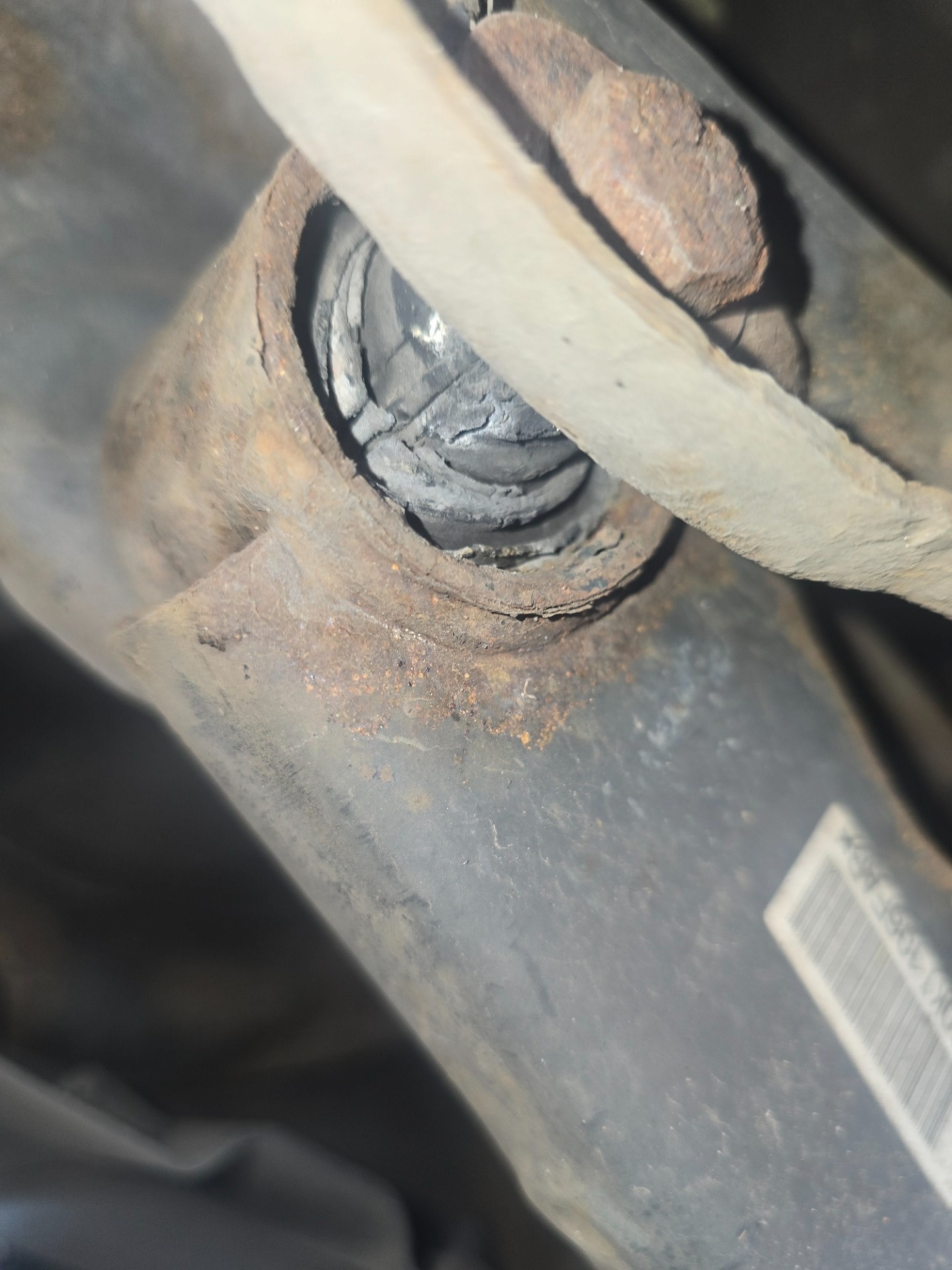

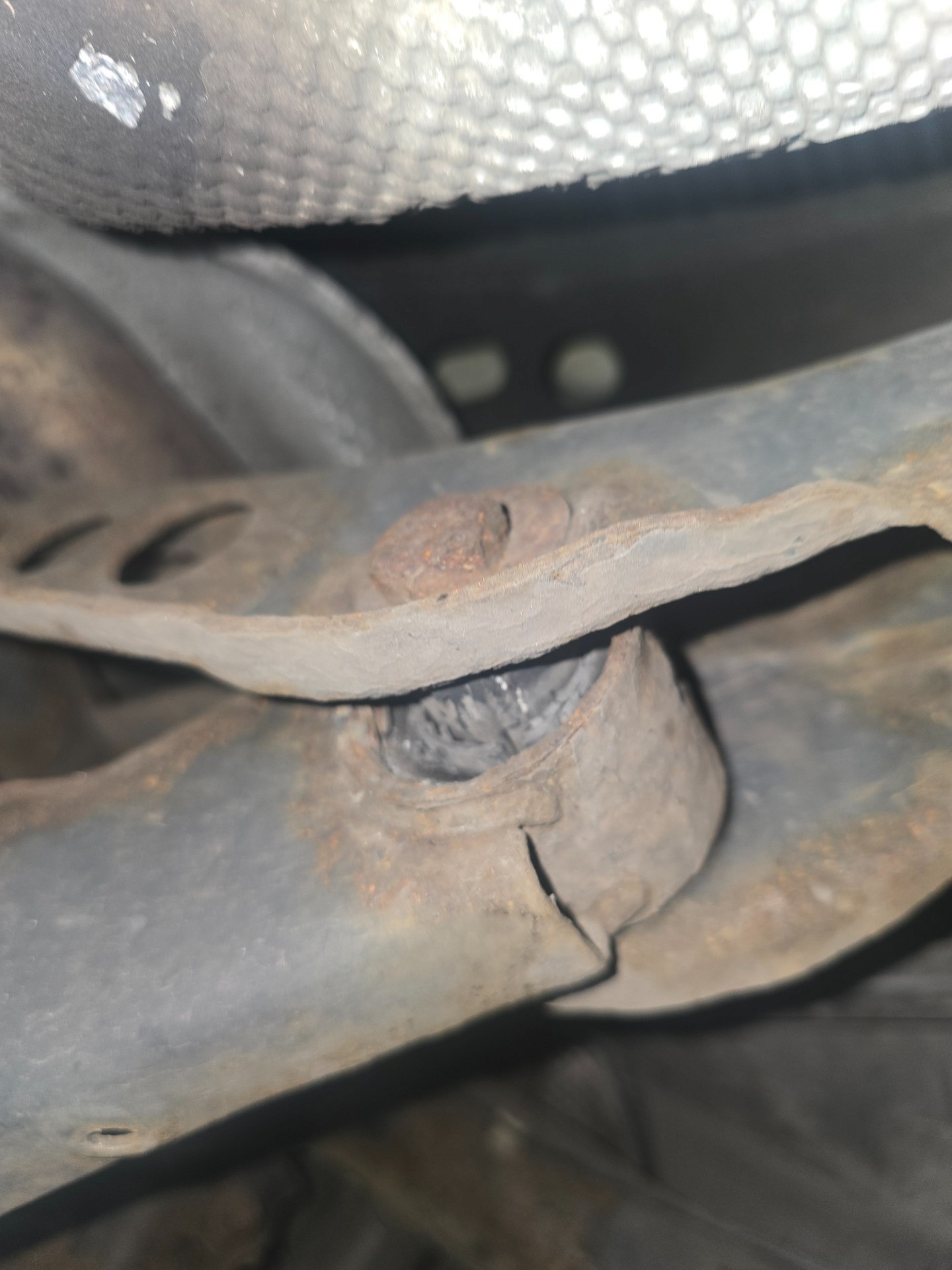

Kontrola tylnego zawieszenia ujawniła wyrwane tylne tuleje wahacza regulacyjnego. To osobna usterka, której nie obejmowała wykonana naprawa. Tuleje wymagają wymiany, ponieważ ich stan może wpływać na ustawienie tylnego koła i stabilność prowadzenia samochodu.
Kontekst

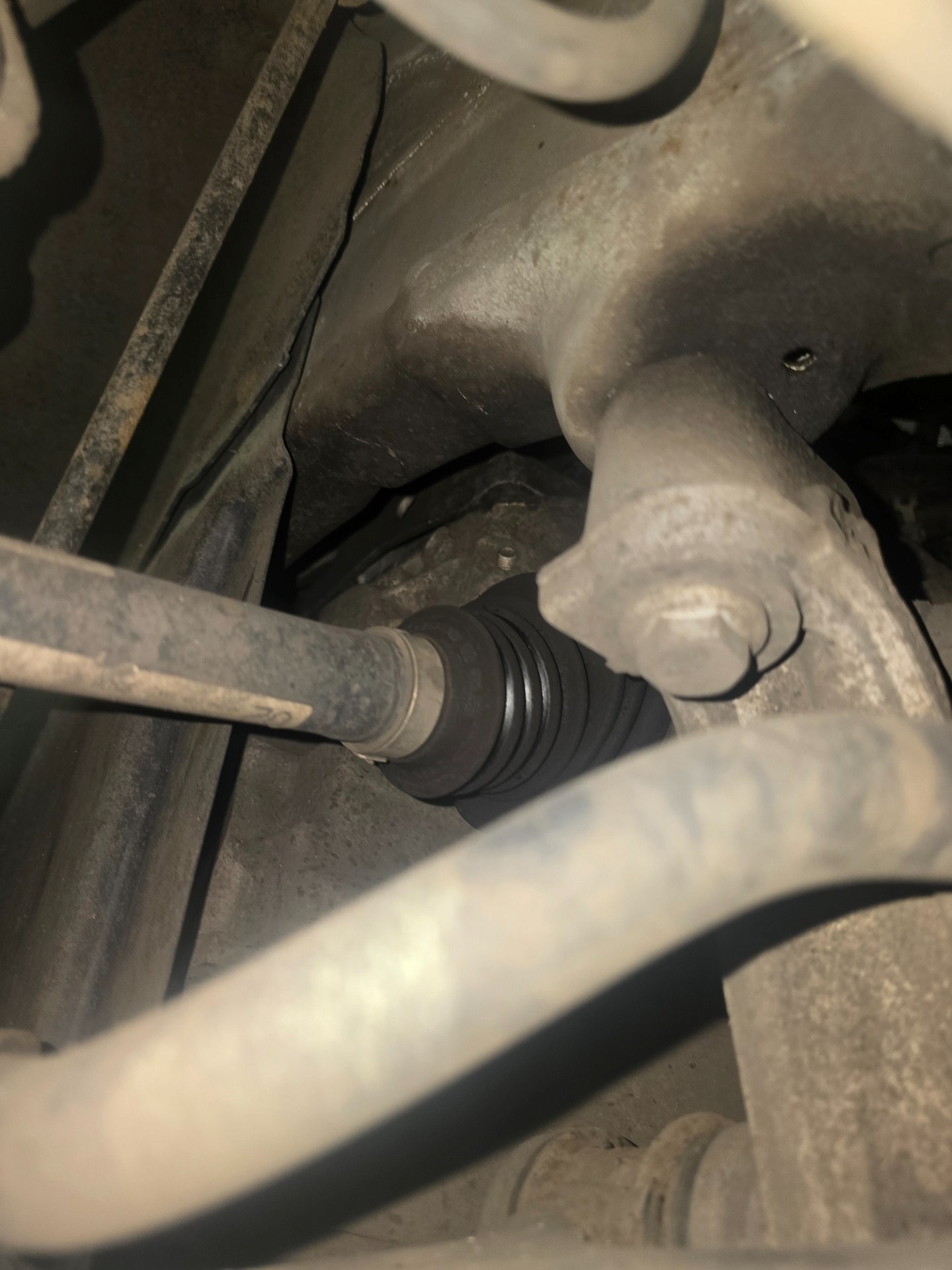

Podwozie i inne
Kontekst

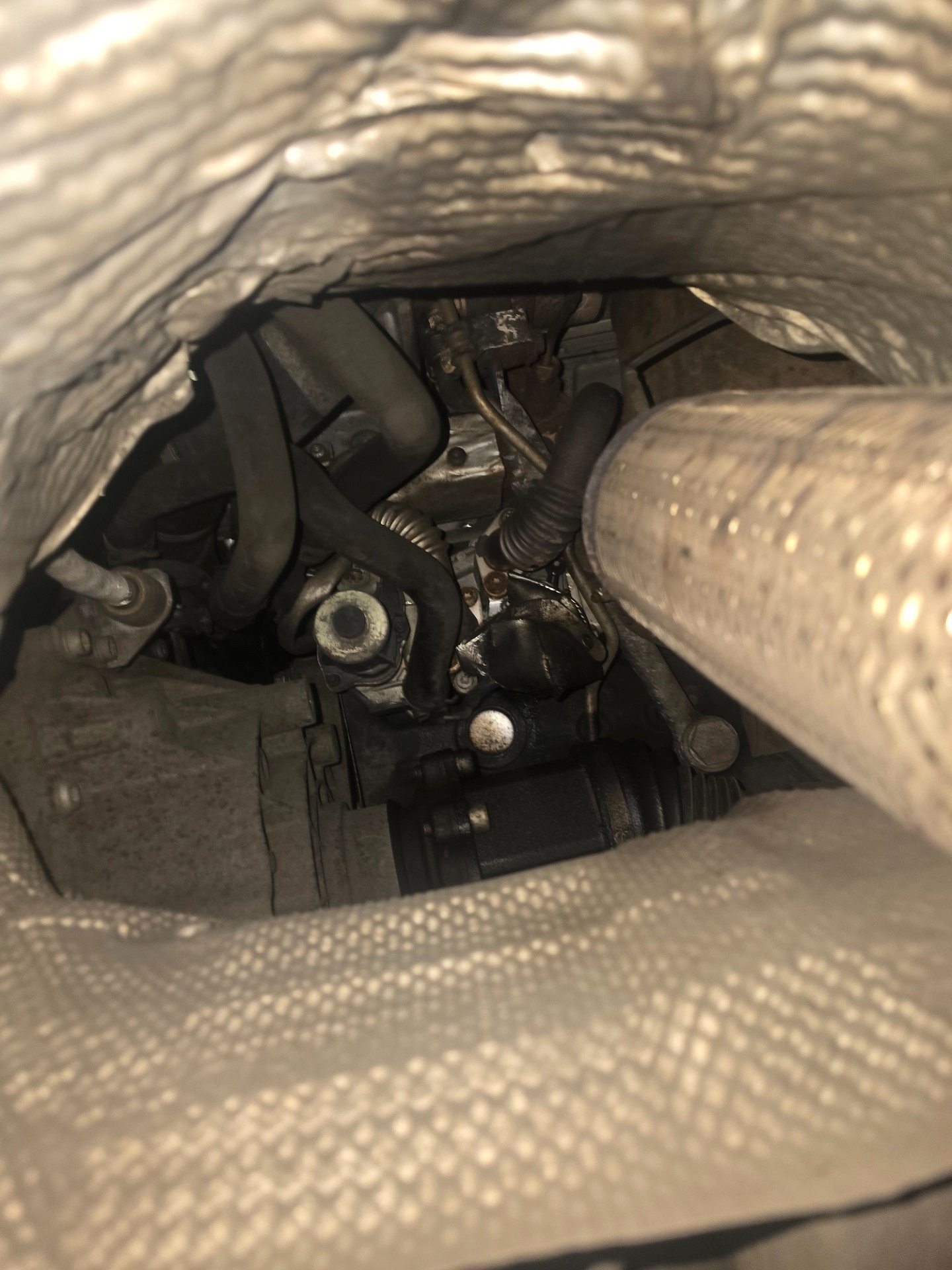

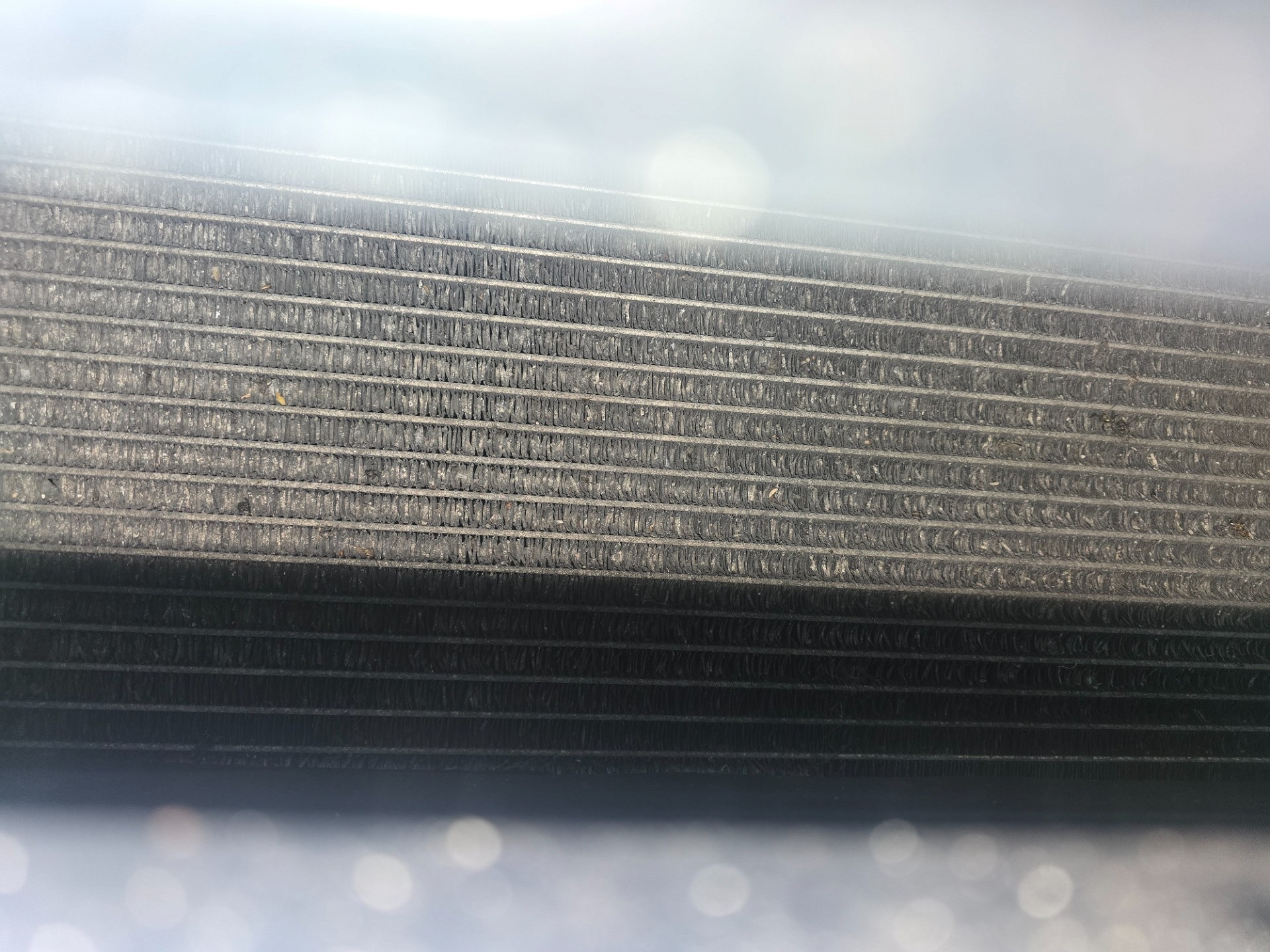

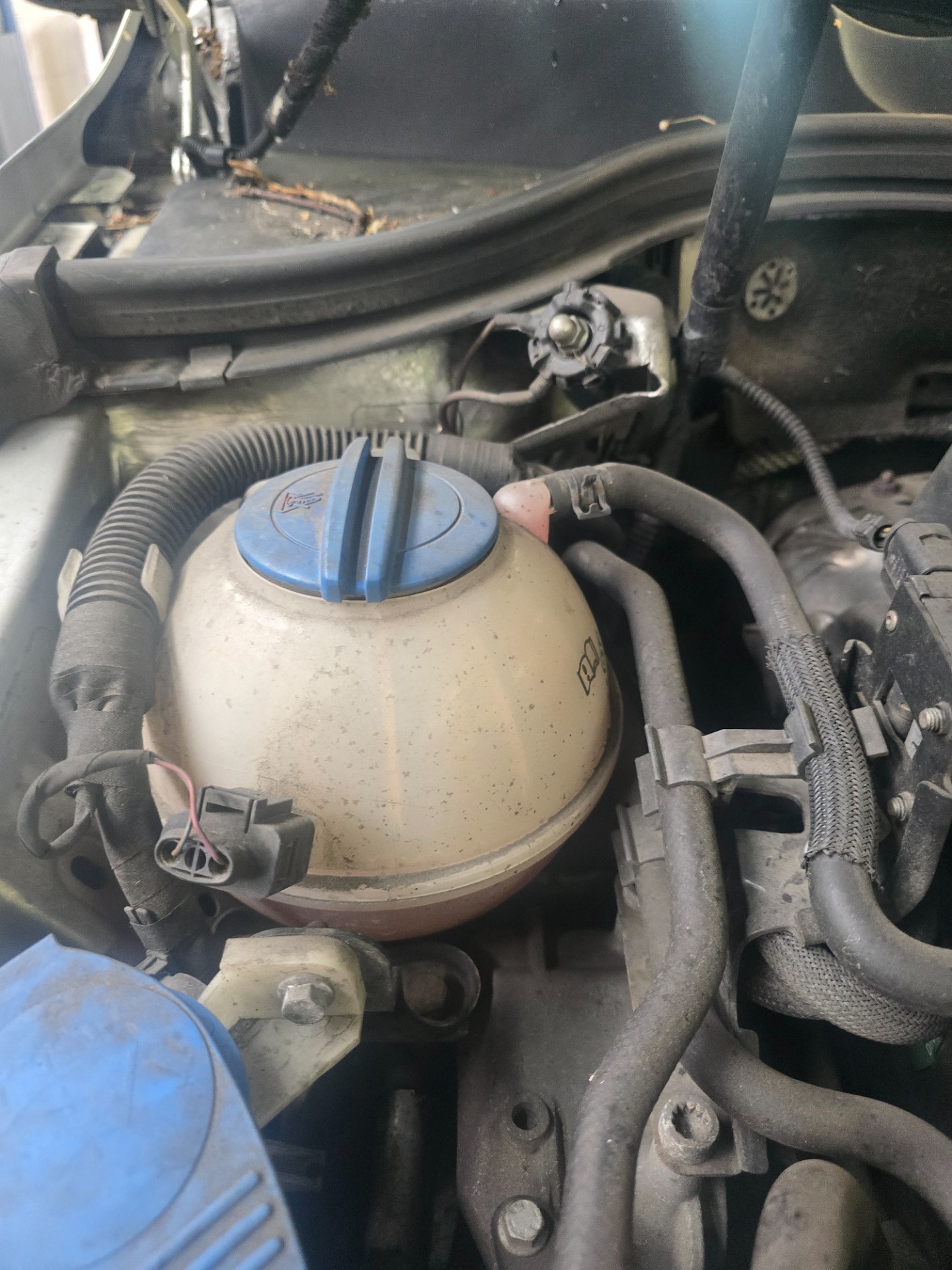

Komora silnika
Kontekst

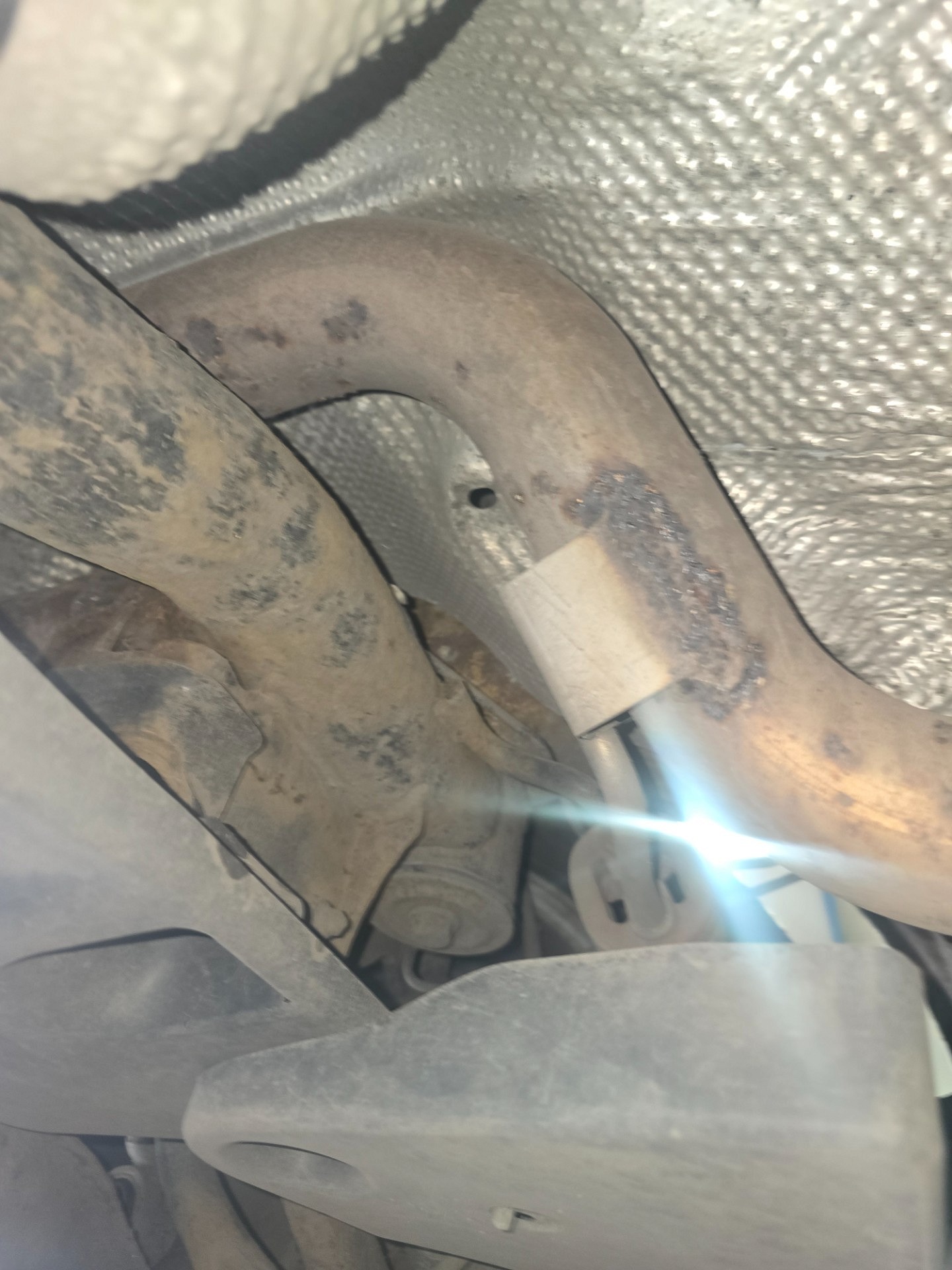

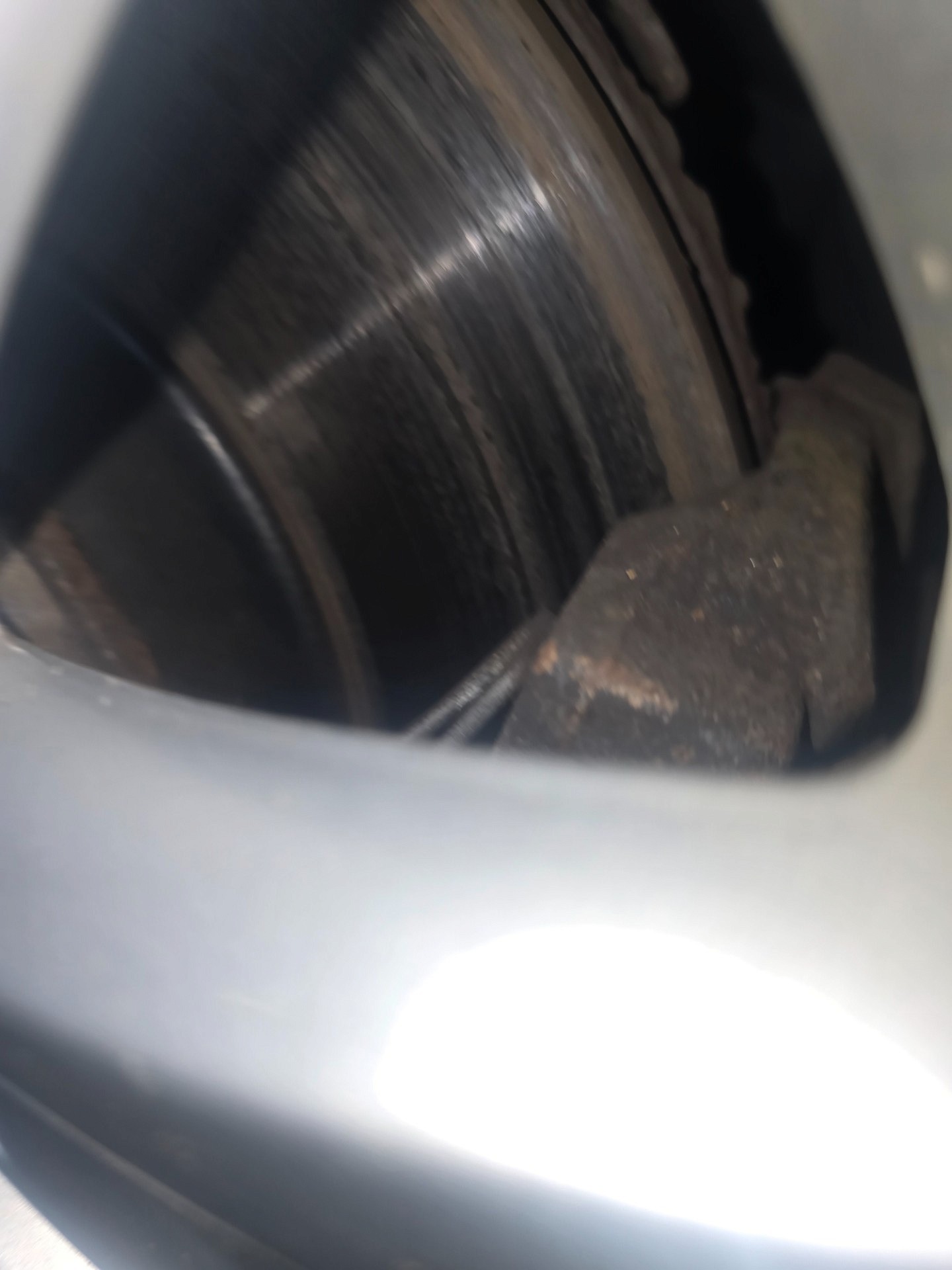

Układ hamulcowy
Kontekst

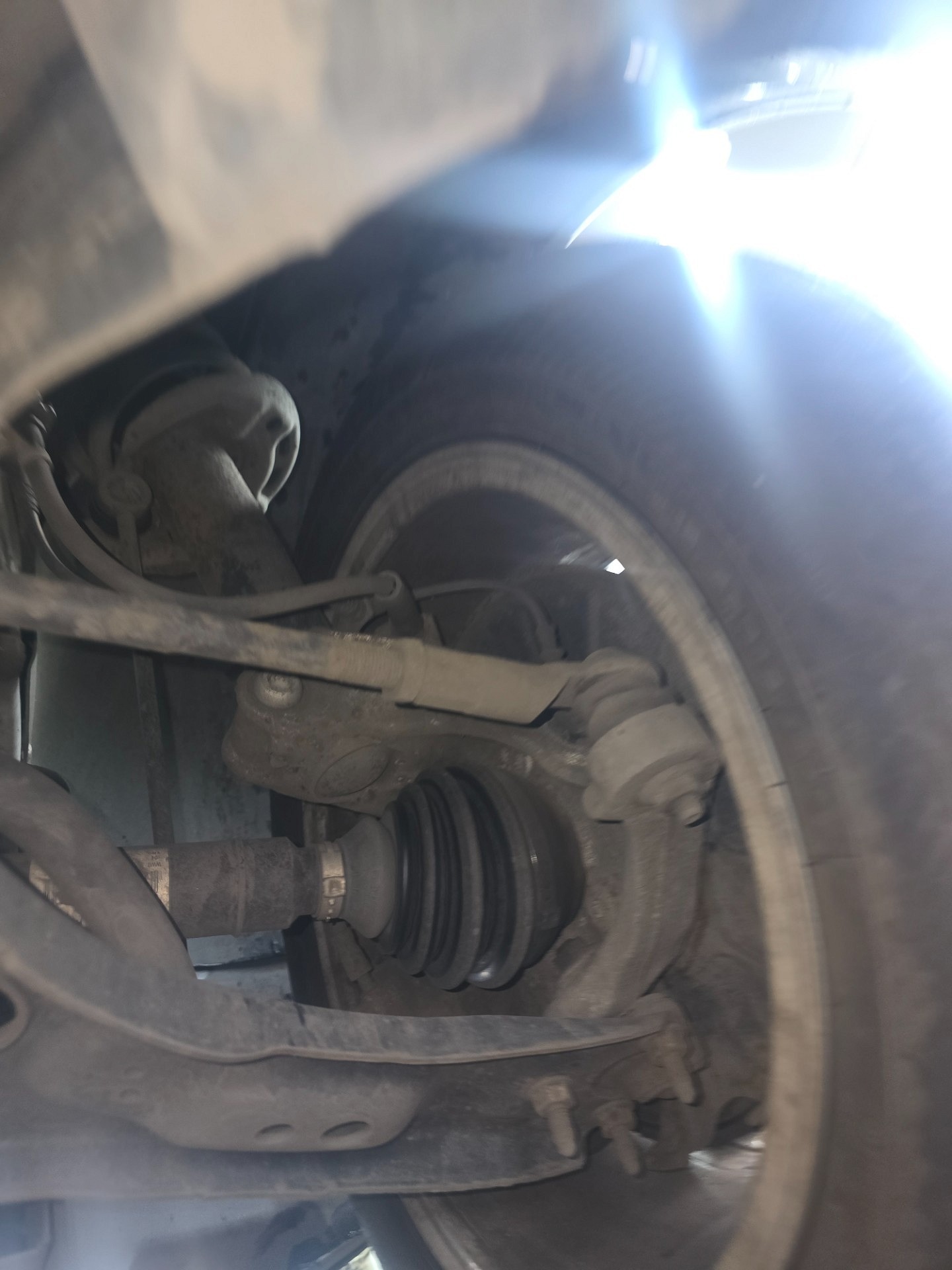

Układ kierowniczy
Kontekst
Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Diagnostyka komputerowa pokazała w układzie ESP błąd 011F, czyli brak sygnału z tylnego prawego czujnika obrotów koła. W tym przypadku problem nie ograniczał się do samego czujnika, bo w trakcie weryfikacji potwierdziliśmy uszkodzenie pierścienia nadajnika zintegrowanego z tylną piastą.
Zobacz odczyty i kody błędów Odczyty: 16
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 2 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 3 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 4 Odczyt sterownika
Układ sterowania silnika EDC 17C46 UDS
P157000sterownik silnika
Komponent zablokowany
Odczyt 5 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika EDC 17C46 UDS
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 6 Odczyt sterownika
Oprzyrządowanie Tablica wskaźników 4.0
Brak kodów błędów w tym odczycie.
Odczyt 7 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 8 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 9 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 10 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 11 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 12 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 13 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Odczyt 14 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Układ sterowania silnika
Brak określonego wyniku odczytu.
Błąd
Ster.skrzyni biegów
Brak określonego wyniku odczytu.
Błąd
Urządzenie sterujące hamulców
Brak określonego wyniku odczytu.
Błąd
Ogrzewanie/klimatyzacja
Brak określonego wyniku odczytu.
OK
Centrala elektroniczna
Brak określonego wyniku odczytu.
Błąd
Moduł centr.komfortu
Brak określonego wyniku odczytu.
Błąd
Centrala elektroniczna 2
Brak określonego wyniku odczytu.
OK
Kontr.odległ.przy park. II
Brak określonego wyniku odczytu.
Błąd
Poduszka powietrzna
Brak określonego wyniku odczytu.
OK
Zespół przełączników przy kierownicy
Brak określonego wyniku odczytu.
OK
Elektronika komfortu sterownik dla drzwi po stronie kierowcy
Brak określonego wyniku odczytu.
Błąd
Elektronika komfortu sterownik dla drzwi po stronie pasażera
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych lewych
Brak określonego wyniku odczytu.
OK
Elektronika komfortu Sterownik drzwi tylnych prawych
Brak określonego wyniku odczytu.
OK
Oprzyrządowanie wskaźnik wielofunkcyjny
Brak określonego wyniku odczytu.
OK
Gateway
Brak określonego wyniku odczytu.
Błąd
Immobilizer
Brak określonego wyniku odczytu.
Błąd
Wspomaganie kierownicy
Brak określonego wyniku odczytu.
Błąd
Elektroniczny hamulec postojowy
Brak określonego wyniku odczytu.
Błąd
Audio
Brak określonego wyniku odczytu.
Błąd
Informacje dla kierowcy Telefon
Brak określonego wyniku odczytu.
Błąd
Zarządzanie akumulatorem EBM
Brak określonego wyniku odczytu.
OK
Odczyt 15 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
011FCzujnik obrotów tylny prawy
Brak sygnału
Odczyt 16 Odczyt sterownika
Stabilność ham./jazdy Elektr. program stabilizacji ESP TRW 440
Brak kodów błędów w tym odczycie.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
