Rzeczywista realizacja
SKODA OCTAVIA IV CombiAdBlue i groźba blokady rozruchu – wymiana uszkodzonego wtryskiwacza
Komunikat o układzie AdBlue zapowiadał blokadę rozruchu za 950 km. Diagnostyka skierowała nas do układu dozowania płynu, gdzie potwierdziliśmy fizyczne uszkodzenie wtryskiwacza. Sama wymiana części nie wystarczyła jednak do zakończenia naprawy.
Kontekst
Przebieg prac
Rozpoczęliśmy od ogólnej kontroli samochodu i odczytania błędów sterownika. Powtarzały się zapisy dotyczące przepływu AdBlue i stężenia NOx, a w kolejnych odczytach pojawił się również błąd obwodu wtryskiwacza. Uzupełnienie płynu nie przywróciło możliwości sterowania układem.
Zdemontowaliśmy uszkodzony moduł dozujący, usunęliśmy złamany element z przewodu i zamontowaliśmy nowy wtryskiwacz. Po naprawie mechanicznej pozostał problem z obsługą elektroniczną. Początkowo nie mogliśmy zresetować układu, dlatego rozważano skierowanie samochodu do ASO.
Rozwiązaniem okazało się użycie innego komputera diagnostycznego. Udało się przeprowadzić adaptację AdBlue, a doradca potwierdził, że samochód jest sprawny i gotowy do odbioru. Dodatkowa wizyta w ASO nie była już potrzebna.
Kontekst

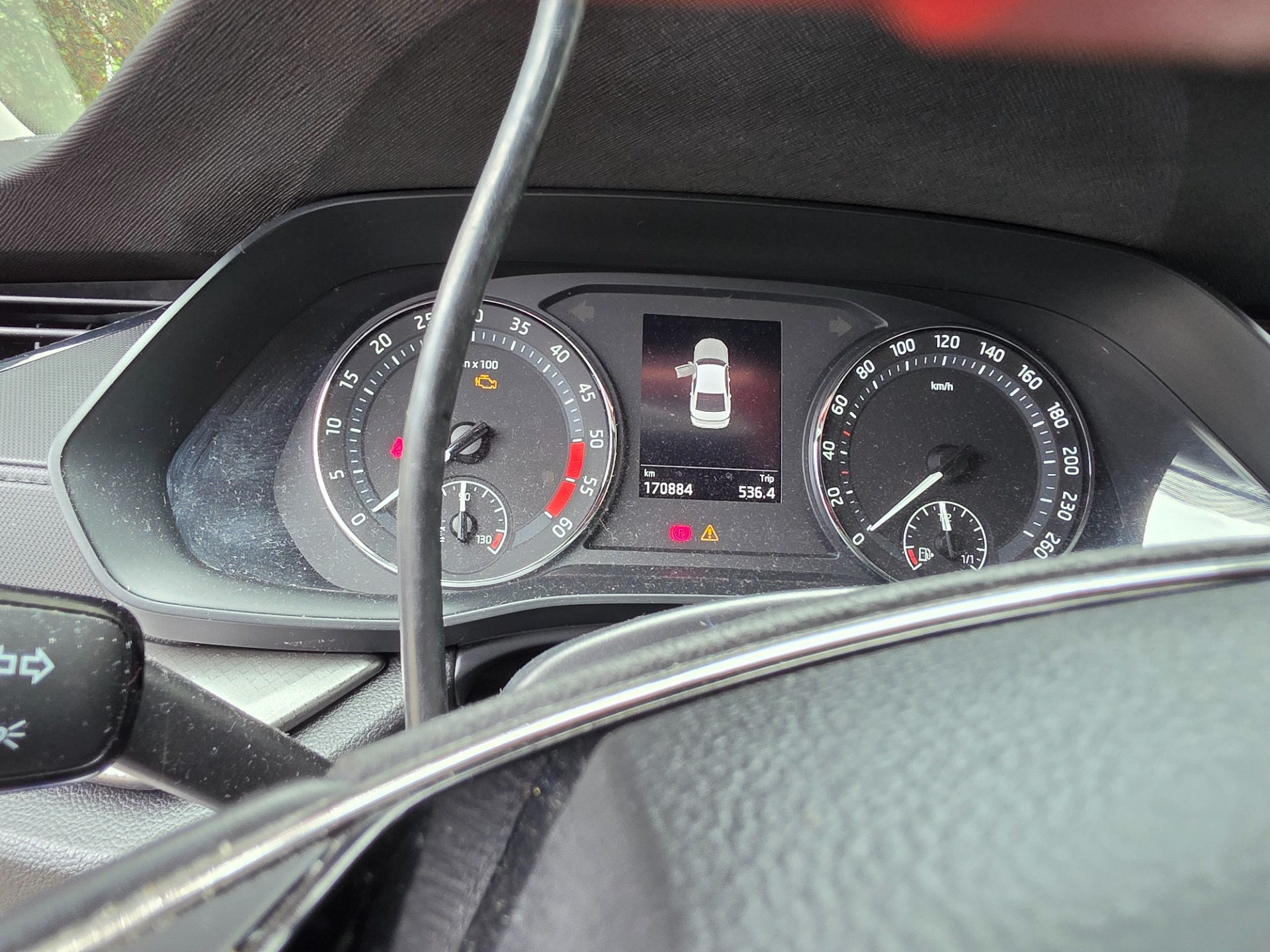

Przyjęcie pojazdu
Kontekst

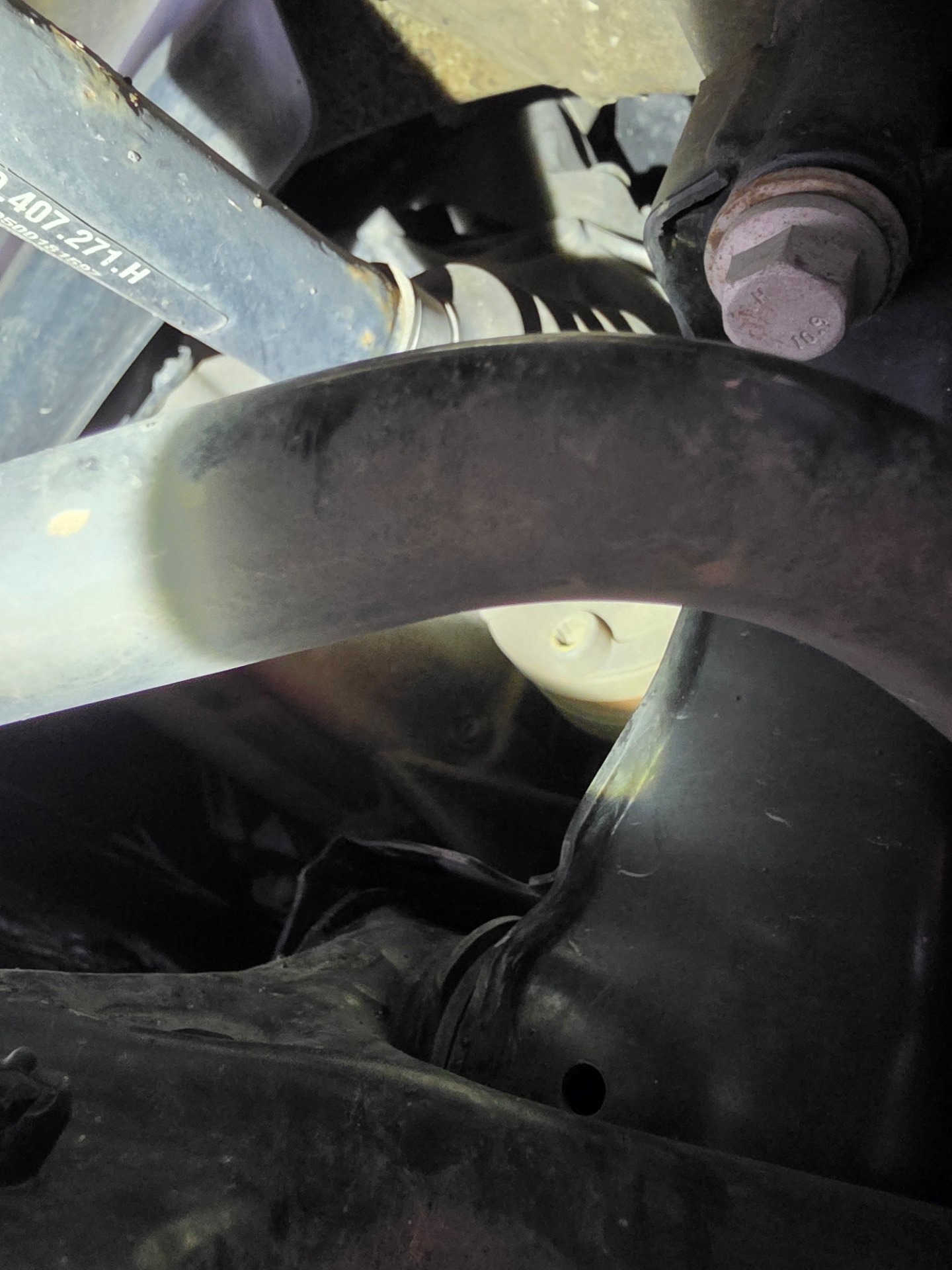

Podwozie i inne

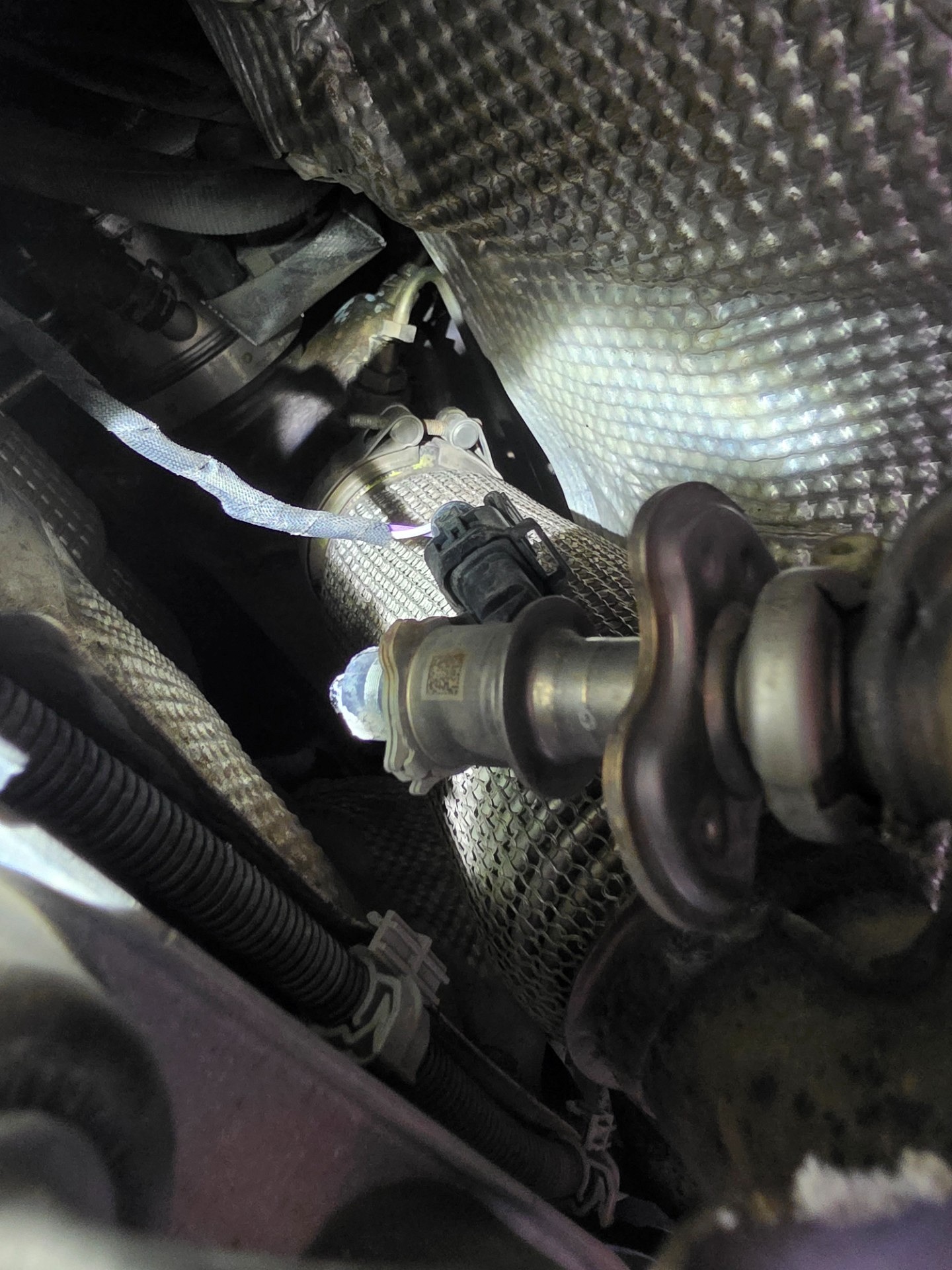

W układzie oczyszczania spalin stwierdziliśmy fizyczne uszkodzenie wtryskiwacza AdBlue. To element odpowiadający za podawanie płynu do układu wydechowego.
Kontekst

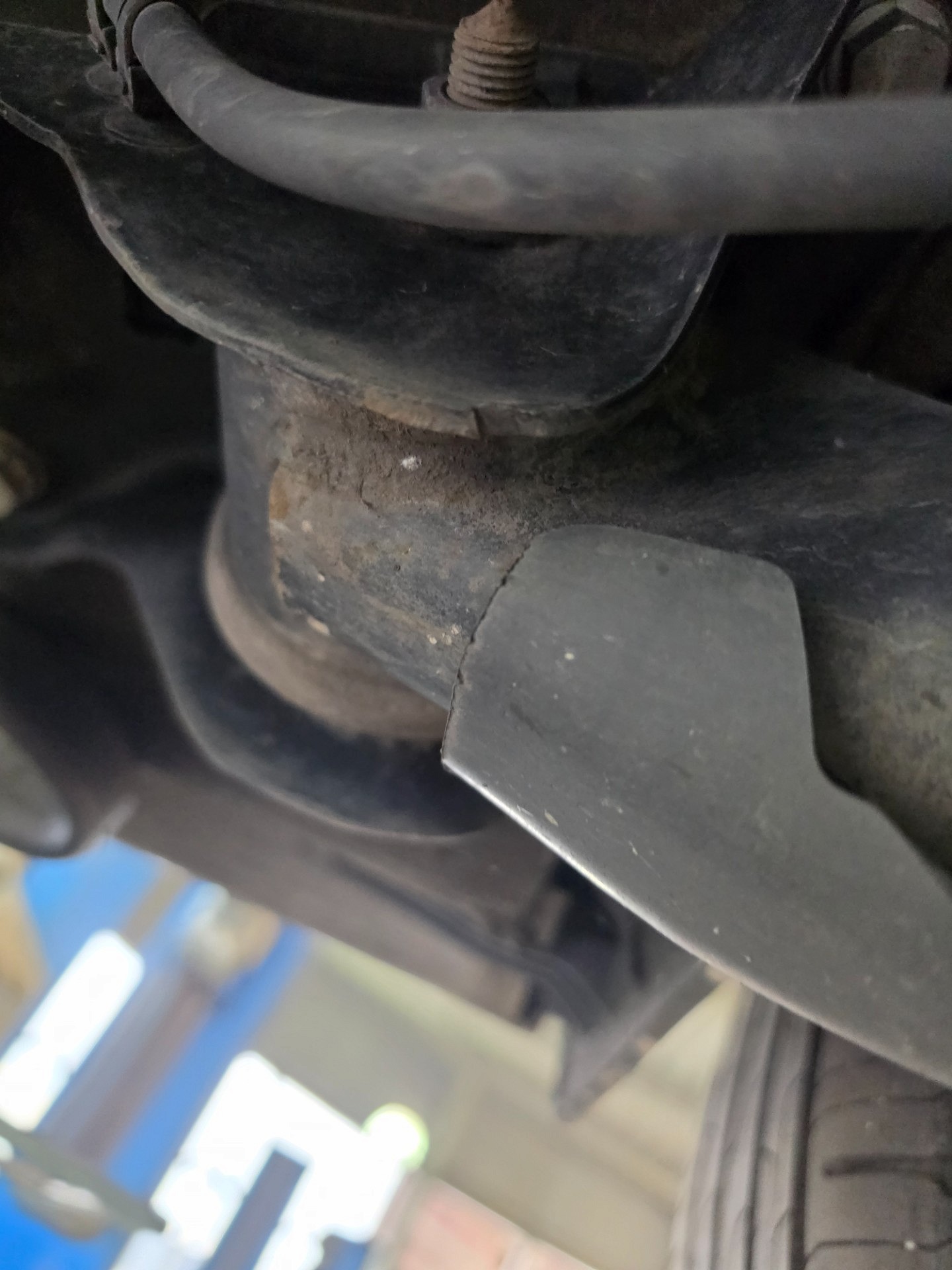

Podwozie i inne
Kontekst

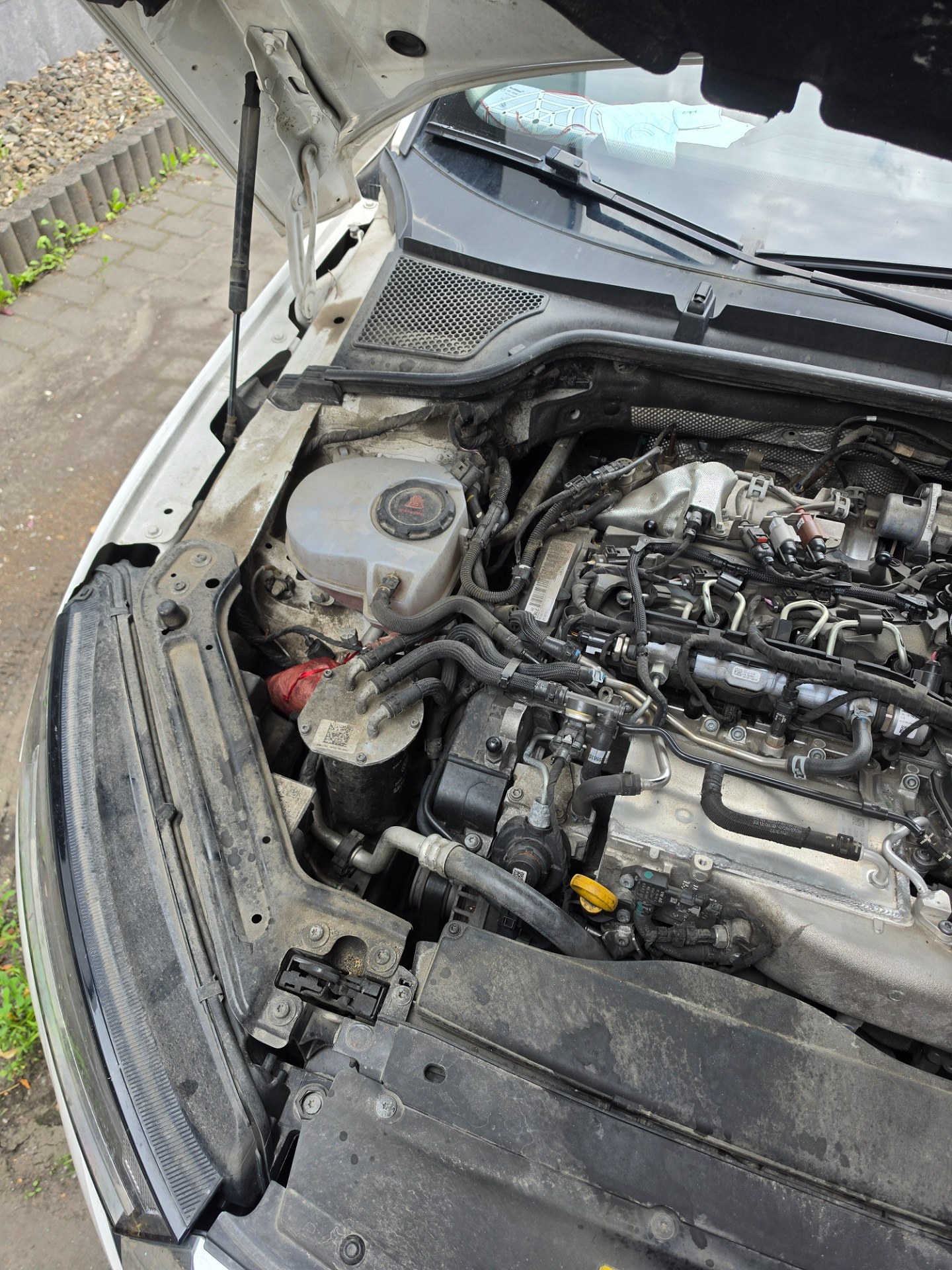

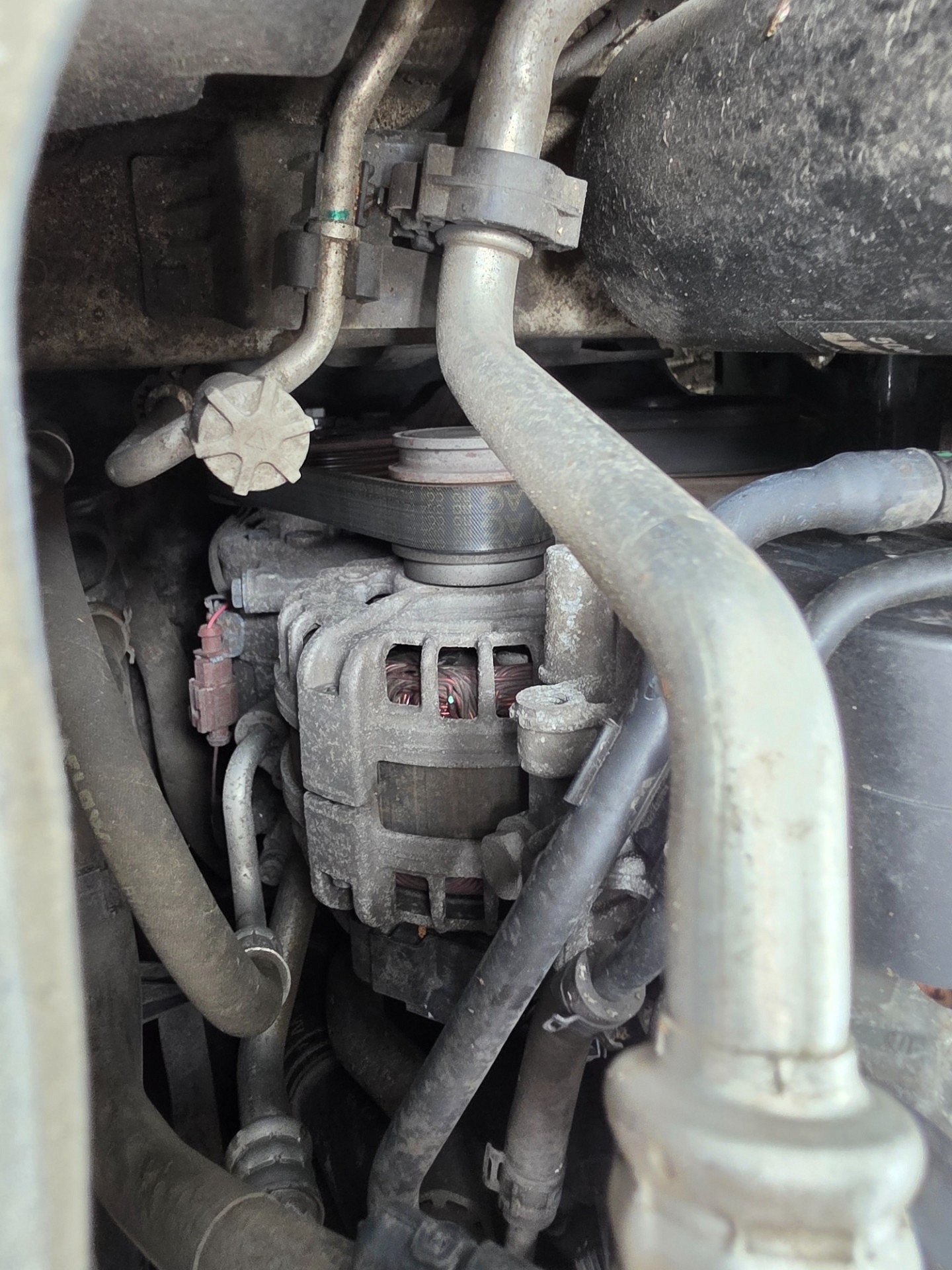

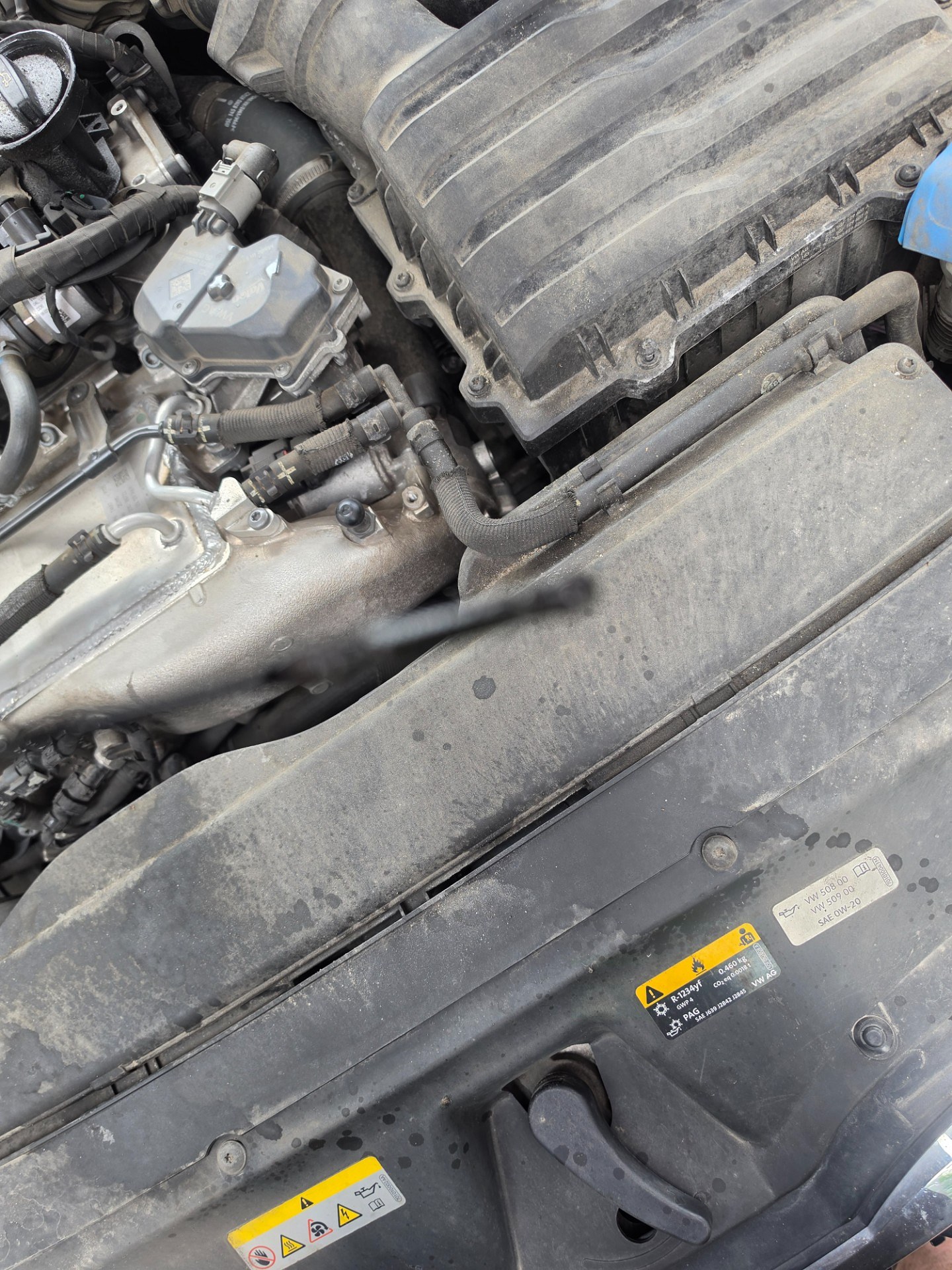

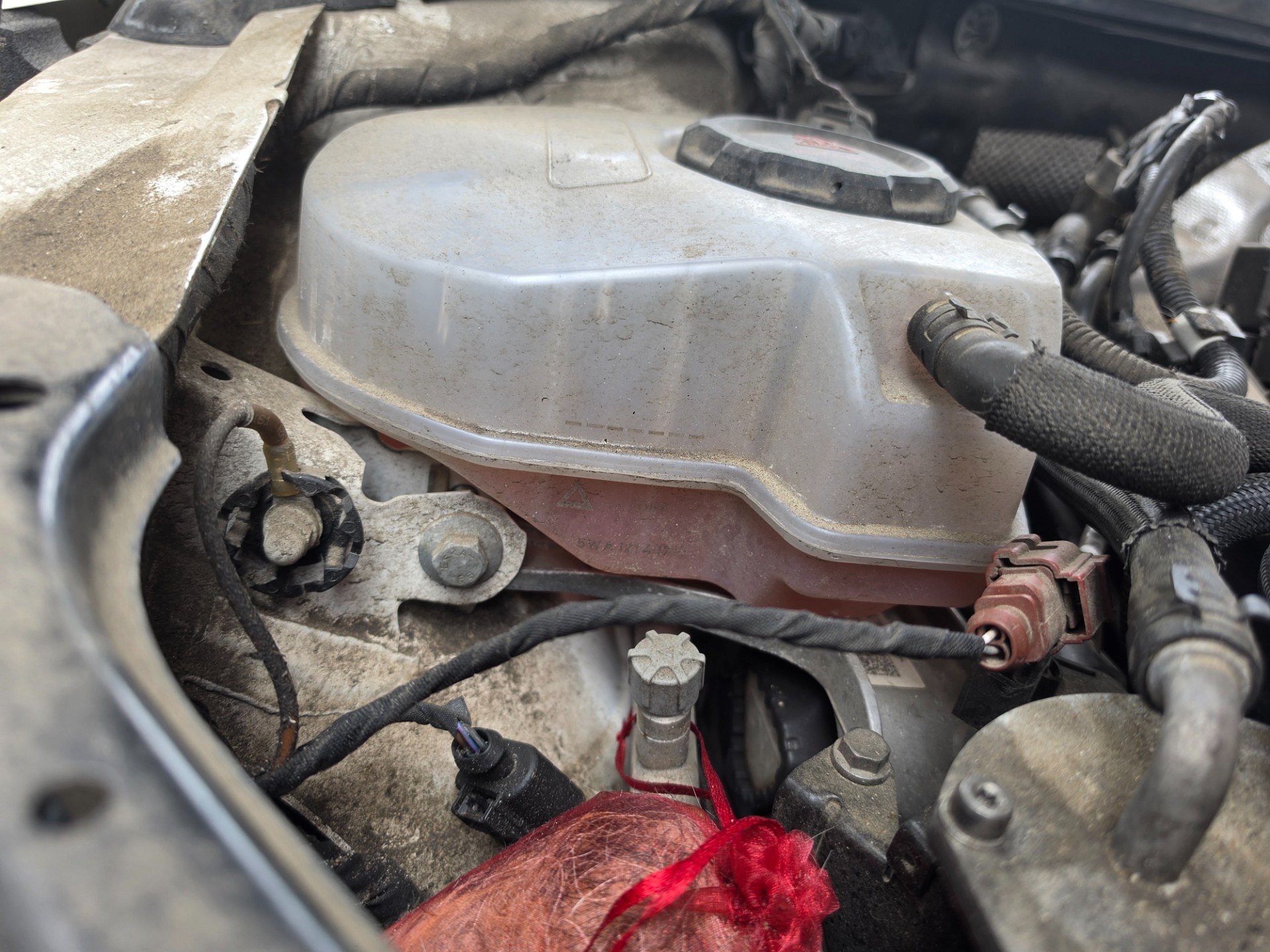

Komora silnika
Kontekst

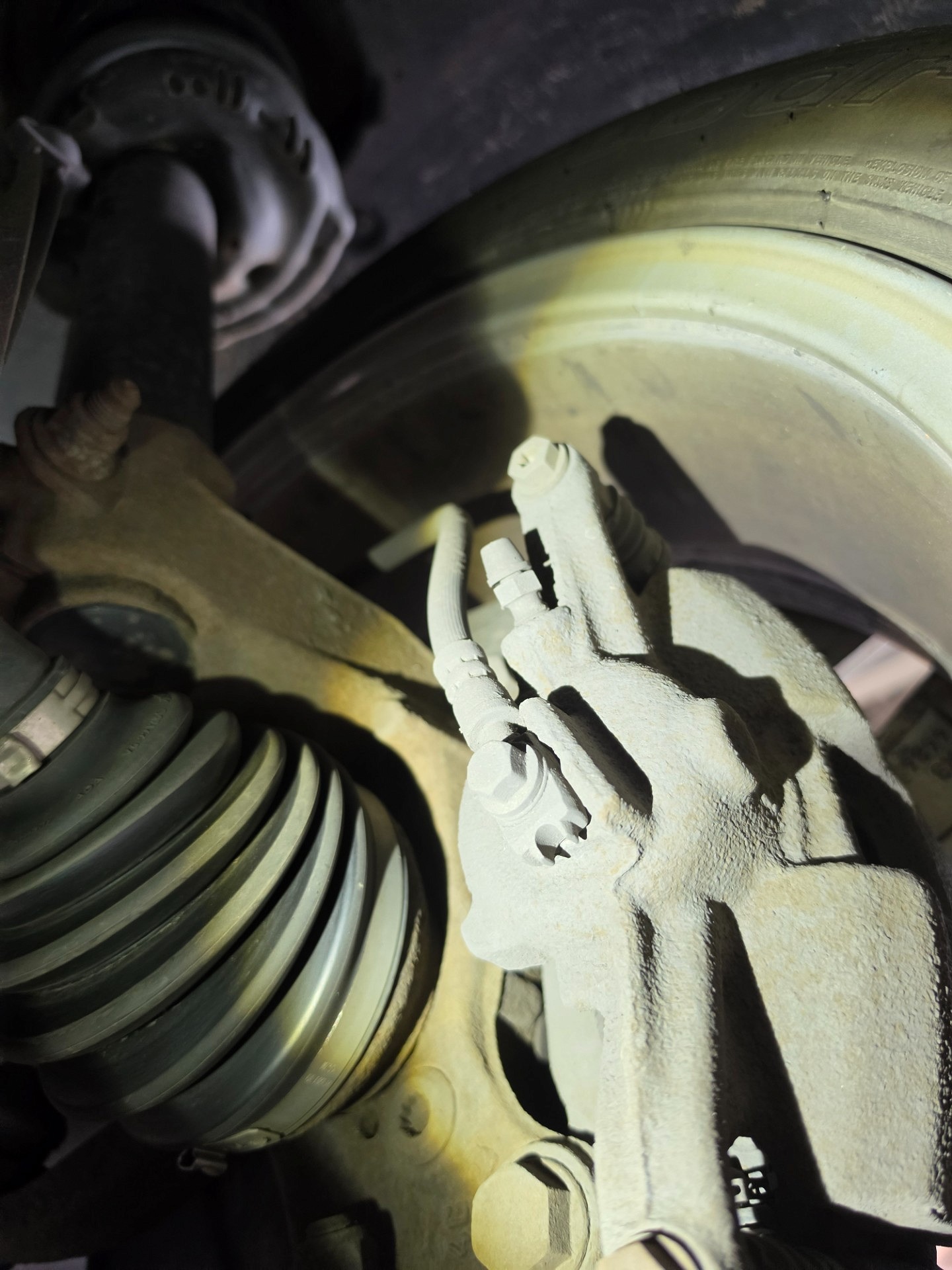

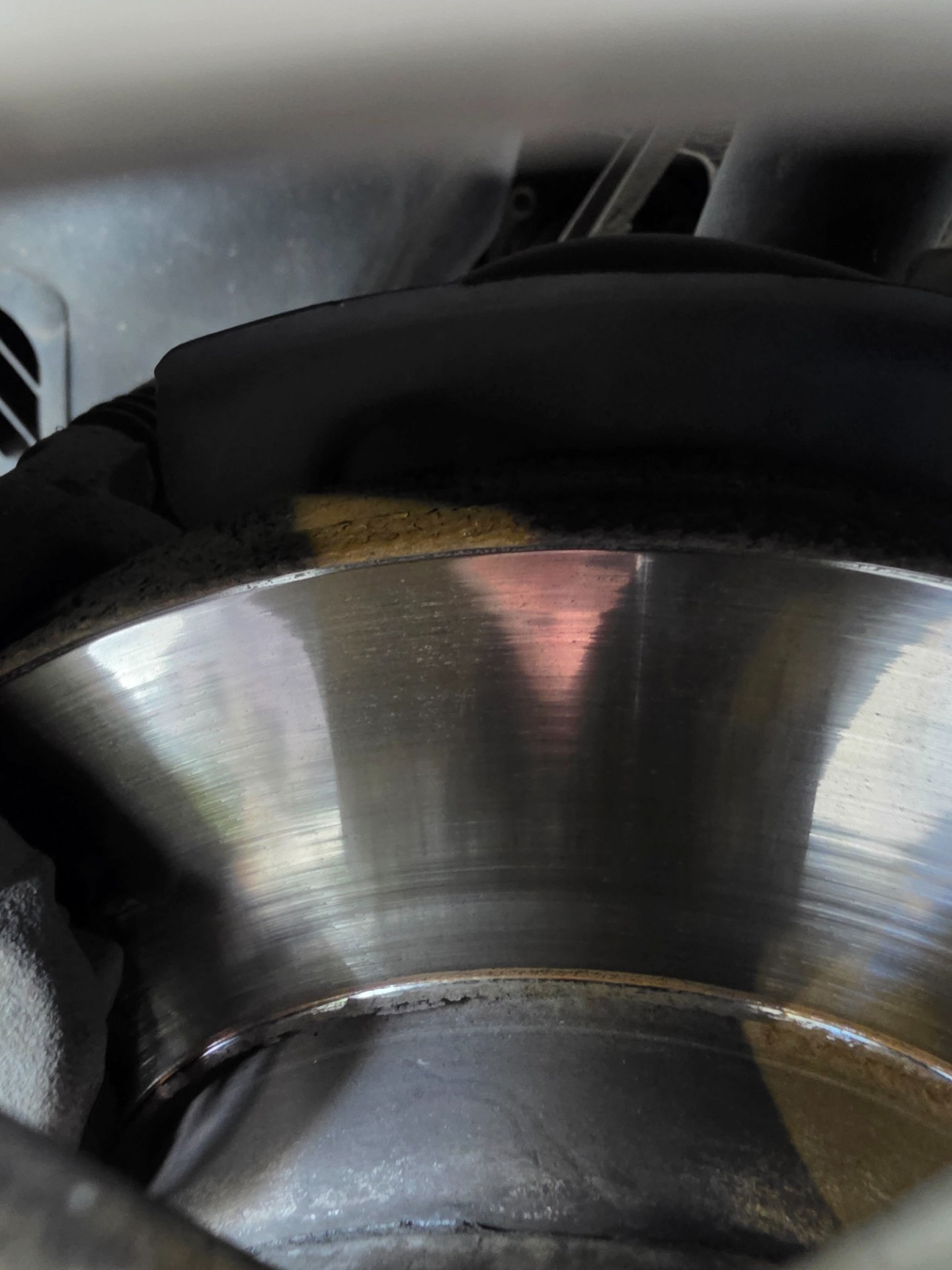

Układ hamulcowy
Kontekst
Zawieszenie i amortyzacja
Odczyt sterowników
Diagnostyka komputerowa
Odczyty Bosch KTS wykazały powracające błędy sterownika silnika: P218F00 dotyczący przepływu AdBlue oraz P2BAF00 związany z kontrolą stężenia NOx. W późniejszym odczycie pojawił się także P205300 wskazujący na przerwę w obwodzie wtryskiwacza AdBlue. Dalsza weryfikacja potwierdziła fizyczne uszkodzenie wtryskiwacza. Po wymianie modułu początkowo nie można było zakończyć obsługi elektronicznej układu. Użycie innego komputera pozwoliło przeprowadzić adaptację, a doradca potwierdził sprawność samochodu i gotowość do odbioru.
Zobacz odczyty i kody błędów Odczyty: 24
Poniżej wybrane odczyty i dostępne szczegóły raportów z tej wizyty.
Odczyt 1 Przegląd układów
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
C110BF0Laser do regulacji odległości
Ograniczona widoczność
U112200Magistrala danych
Wiadomość niewiarygodna
U112300Magistrala danych
Nieprawidłowa wartość
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
U303500Zabezpieczona komunikacja pokładowa (SecOC)
Nieudana weryfikacja sygnatury
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
B10F000Ograniczenie funkcji z powodu wył. sprężarki przez sterownik silnika
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Systemy diagn./magistrali Bramka 4.8
B1802F1Komunikat: zarządzanie energią niskiego napięcia
Wyzwolone ostrzeżenie
U105000Sterownik kontroli akumulatora
Brak komunikacji
Centrala elektroniczna ZE 4.5
U14FD00Zabezpieczona komunikacja pokładowa (SecOC)
Serwer czasu niedostępny
Informacje dla kierowcy Elektronika informacyjna 4.2
B1994F4magistrala danych CAN (magistrala danych audio pojazdu)
Wadliwy komponent
Odczyt 2 Przegląd układów
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Prędkość jazdy Radar średniego zasięgu z przodu 4.5
C110BF0Laser do regulacji odległości
Ograniczona widoczność
U112200Magistrala danych
Wiadomość niewiarygodna
U112300Magistrala danych
Nieprawidłowa wartość
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Oprzyrządowanie Tablica wskaźników 4.2
U105400Sterownik elektroniki informacyjnej 1
Brak komunikacji
U303500Zabezpieczona komunikacja pokładowa (SecOC)
Nieudana weryfikacja sygnatury
Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.
Ogrzewanie/klimatyzacja Climatronic 4.1
B10F000Ograniczenie funkcji z powodu wył. sprężarki przez sterownik silnika
B10CD00Ograniczenie funkcji przez układ zarządzania energią
Systemy diagn./magistrali Bramka 4.8
B1802F1Komunikat: zarządzanie energią niskiego napięcia
Wyzwolone ostrzeżenie
U105000Sterownik kontroli akumulatora
Brak komunikacji
Centrala elektroniczna ZE 4.5
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Odczyt 3 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 4 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 5 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe · Usterka statyczna
Odczyt 6 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 7 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 8 Odczyt sterownika
Układ sterowania silnika MD1 CS004 (Programy podst.)
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 9 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P205300Wtryskiwacz AdBlue 2 (rząd 1)
Przerwa w przewodach
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 10 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 11 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 12 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 13 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 14 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 15 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 16 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 17 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 18 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 19 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 20 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 21 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P218F00Przepływ środka redukc.
Rozpoznanie niemożliwe
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 22 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 23 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Odczyt 24 Odczyt sterownika
Układ sterowania silnika MD1 CS004
P2BAF00Stężenie NOx Wykrywanie błędów
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
