Rzeczywista realizacja
IVECO DAILY VI FurgonRopa w oleju przy zgłoszeniu zapchanego DPF
Kierowca zgłosił wskazanie 100% zapełnienia filtra DPF mimo dłuższej jazdy. Podczas kontroli stwierdziliśmy podwyższony poziom oleju silnikowego i dużą domieszkę oleju napędowego. To ustalenie zmieniło ocenę możliwości dalszej jazdy.
Kontekst
Przebieg prac
Samochód przyjechał na diagnostykę DPF. Według kierowcy komputer wskazywał całkowite zapełnienie filtra nawet po dłuższej trasie. Potrzebna była dokładna diagnoza, którą można przekazać zewnętrznemu operatorowi gwarancji pojazdu przed podjęciem decyzji o naprawie.
Wykonaliśmy odczyty komputerowe Bosch KTS. Sterownik silnika zgłaszał zbyt wysokie stężenie tlenków azotu (NOx) i związane z nim ograniczenie momentu obrotowego. Nie oznaczało to jednak automatycznie, że przyczyną jest sam filtr DPF.
Podczas kontroli oleju stwierdziliśmy podwyższony poziom i dużą ilość oleju napędowego w misce olejowej. Rozcieńczenie oleju paliwem może pogorszyć smarowanie silnika, dlatego ustalenie przyczyny i wymiana oleju wymagają uwzględnienia przed dalszą eksploatacją.
W bieżącej kalkulacji znalazły się czujnik ciśnienia spalin i filtr oleju, ale ich wymiana nie jest jeszcze potwierdzona. Zlecenie pozostaje w toku. Przy takim stanie oleju nie należy ryzykować dalszej jazdy. Jeśli samochód nie może bezpiecznie dotrzeć do warsztatu, odpowiednim rozwiązaniem jest jego transport.
Kontekst

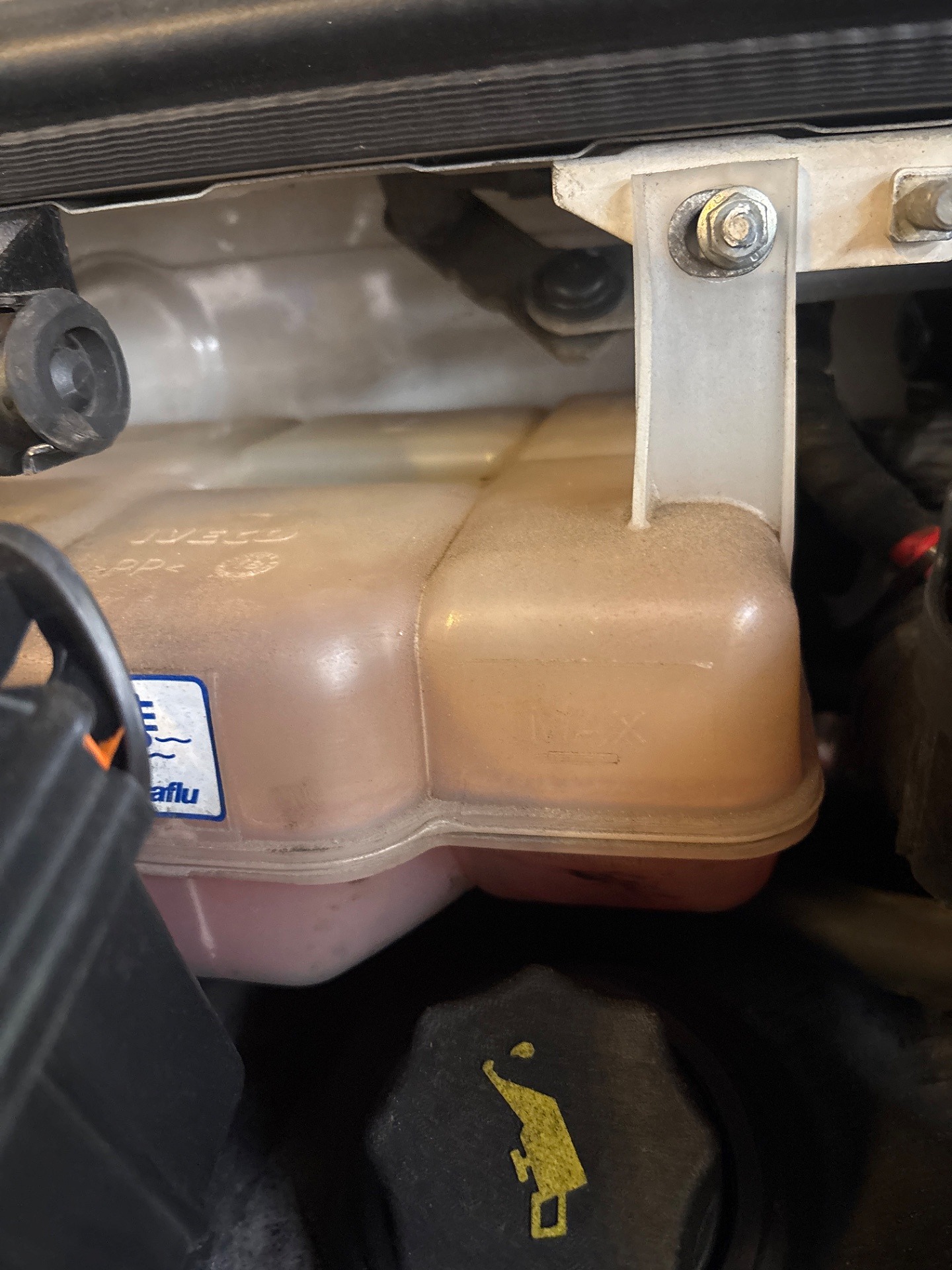

Poziom płynu chłodniczego
Kontekst

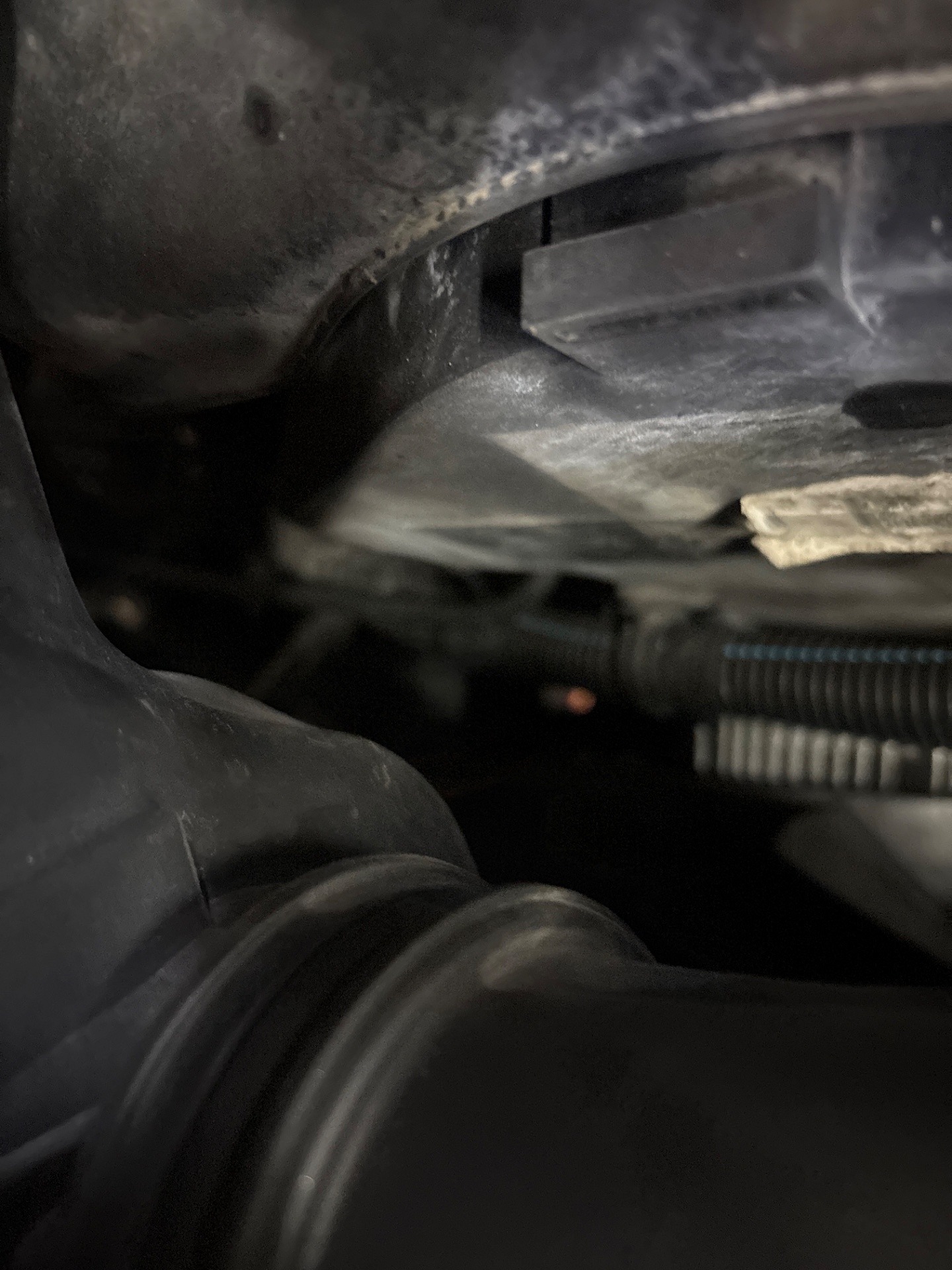

Ocena układu klinowego
Kontekst

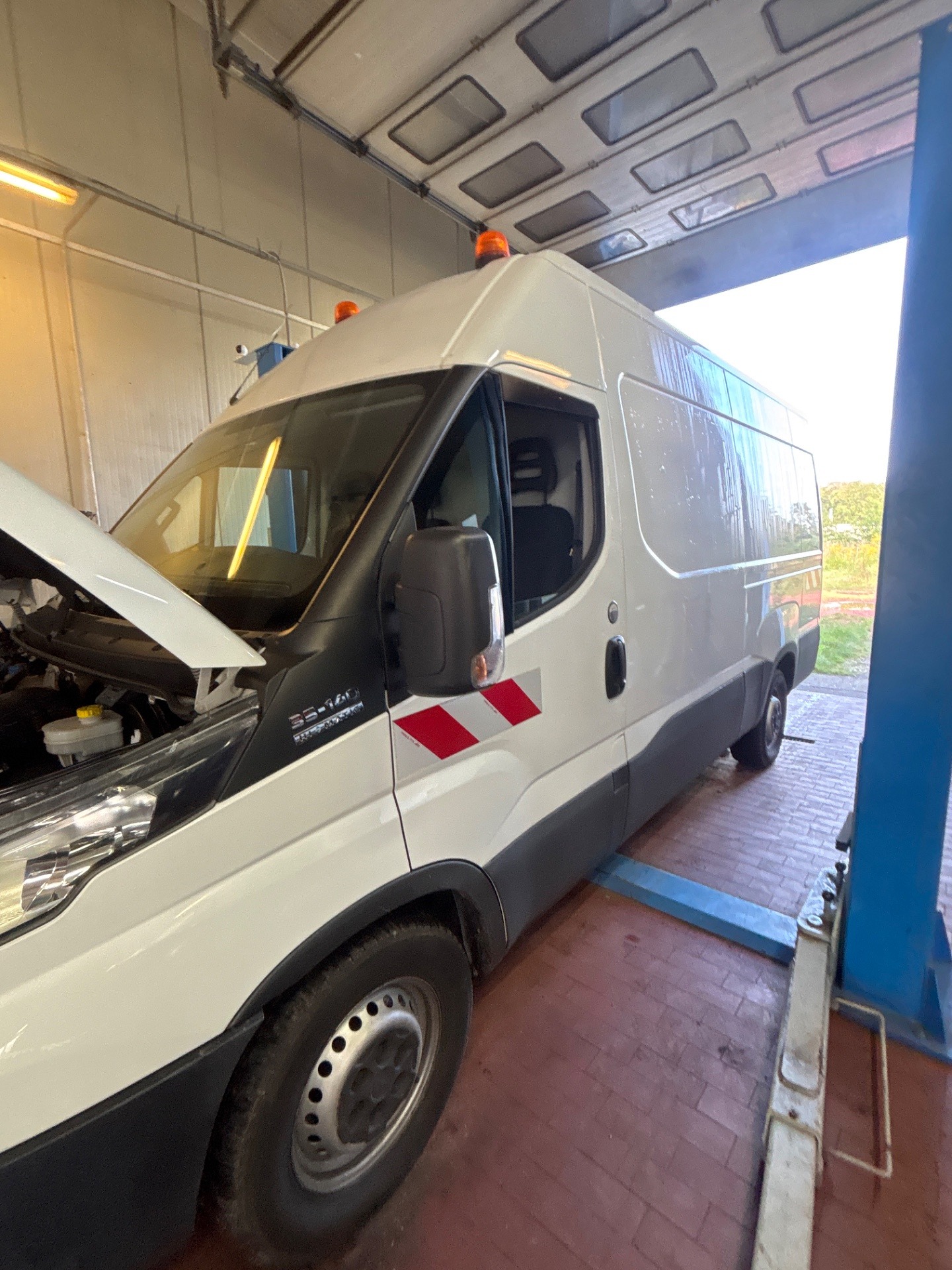

Strona lewa
Odczyt sterowników
Diagnostyka komputerowa
Odczyty Bosch KTS wykazały w sterowniku silnika powtarzający się błąd B3EEE0, dotyczący redukcji momentu obrotowego z powodu zbyt wysokiego stężenia NOx. Nie potwierdza on samodzielnie zatkania DPF ani uszkodzenia konkretnego czujnika. Zarejestrowano również błędy sterowania automatyczną skrzynią biegów oraz komunikacji w układach ESP i elektronicznego hamulca postojowego. Wyniki wymagają dalszej weryfikacji przyczyn.
Zobacz odczyty i kody błędów Odczyty: 12
Odczyt 1 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
Brak określonego wyniku odczytu.
Wsk.przerw m-serwisowych Reset okresu serwisowego 5.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna ZE 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Elektronika komfortu Sterownik przyczepy 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 2 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Brak kodów błędów w tym odczycie.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 6. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
Brak określonego wyniku odczytu.
Wsk.przerw m-serwisowych Reset okresu serwisowego 5.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna ZE 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Elektronika komfortu Sterownik przyczepy 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 3 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
Brak określonego wyniku odczytu.
Wsk.przerw m-serwisowych Reset okresu serwisowego 5.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna ZE 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Elektronika komfortu Sterownik przyczepy 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 4 Odczyt sterownika
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
B3EEE0redukcja momentu obrotowego silnika
Zbyt wysokie stężenie NOx
Odczyt 5 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Serwis Wskaźnik serwisu 4.1
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.1
Brak kodów błędów w tym odczycie.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Centrala elektroniczna CE 41
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Oświetlenie Jednostka sterująca oświetleniem 1.0
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Informacje dla kierowcy Audio 4.1
Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17CP V3 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 6 Odczyt sterownika
Układ sterowania silnika EDC 17CP V3 (Programy podst.)
B3EEUsterka nieznana
6704Usterka nieznana
7F02Usterka nieznana
Odczyt 7 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
Brak określonego wyniku odczytu.
Wsk.przerw m-serwisowych Reset okresu serwisowego 5.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna ZE 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Elektronika komfortu Sterownik przyczepy 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 8 Odczyt sterownika
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
B3EEE0redukcja momentu obrotowego silnika
Zbyt wysokie stężenie NOx
Odczyt 9 Przegląd układów
Nie wszystkie układy mają pełny wynik tego odczytu.
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
Liczba błędów według testera: 2. Raport nie zawiera tutaj opisu każdego kodu.
Tylny sys. przytrzymujący Poduszka powietrzna SDM 4.0
Brak kodów błędów w tym odczycie.
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
Liczba błędów według testera: 7. Raport nie zawiera tutaj opisu każdego kodu.
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
Brak określonego wyniku odczytu.
Wsk.przerw m-serwisowych Reset okresu serwisowego 5.0 (Programy podst.)
Brak określonego wyniku odczytu.
Oprzyrządowanie Tablica wskaźników 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Centrala elektroniczna ZE 4.2 (Programy podst.)
Brak określonego wyniku odczytu.
Elektronika komfortu Sterownik przyczepy 4.0 (Programy podst.)
Brak określonego wyniku odczytu.
Odczyt 10 Odczyt sterownika
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
B3EEE0redukcja momentu obrotowego silnika
Zbyt wysokie stężenie NOx
Odczyt 11 Odczyt sterownika
Układ sterowania silnika EDC 17C49 V2 (Programy podst.)
B3EEE0redukcja momentu obrotowego silnika
Zbyt wysokie stężenie NOx
Odczyt 12 Przegląd układów
Stabilność ham./jazdy Elektr. program stabilizacji ESP 9.0 VAR1
U1007sterownik skrzyni biegów: przewód danych
Brakujące informacje
U1008Czujnik kąta skrętu kierownicy
Brakujące informacje
Stabilność ham./jazdy Elektroniczny hamulec postojowy 4.0
U1007sterownik skrzyni biegów: przewód danych
Brakujące informacje
U1008Czujnik kąta skrętu kierownicy
Brakujące informacje
Ster.skrzyni biegów Automatyczna stopniowa skrzynia 8-bieg. 8HP
B2AF0Czujnik położenia skrzyni biegów Zakres jazdy P/N
Dane dozwol.,ale pon.zakr.,nis. st.
B30F0Magistrala CAN-1
Dane dozwol.,ale pon.zakr.,nis. st.
B38F0Układ przeniesienia napędu: prędkość obrotowa napędu na biegu
Dane dozwol.,ale pow.zakr.,nis. st.
B39F0Blokada postojowa: wyłączenie
Dane dozwol.,ale pow.zakr.,nis. st.
B3CF0Kontrola biegu: bieg N
Dane dozwol.,ale pow.zakr.,nis. st.
C26F1Lampka kontrolna: nacisnąć hamulec do wybrania biegu
Dane dozwol.,ale pow.zakr.,nis. st.
P31FAPołożenie dźwigni zmiany biegów P
Dane dozwol.,ale pow.zakr.,nis. st.
Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.
